При создании набора ссылок с помощью Simulink ® Requirements™ можно создавать пользовательские атрибуты, которые применяются к ссылкам, содержащимся в наборе ссылок. Пользовательские атрибуты расширяют набор свойств, связанных со ссылками.
Чтобы определить пользовательский атрибут для набора связей, выполните следующие действия.
Откройте редактор требований. В командной строке MATLAB ® введите :
slreq.editor
Откройте набор требований, содержащий связи требований, или создайте новый набор требований и создайте связи требований. Дополнительные сведения см. в разделе Связи требований.
Щелкните Показать связи (Show Links).
Выберите набор ссылок.

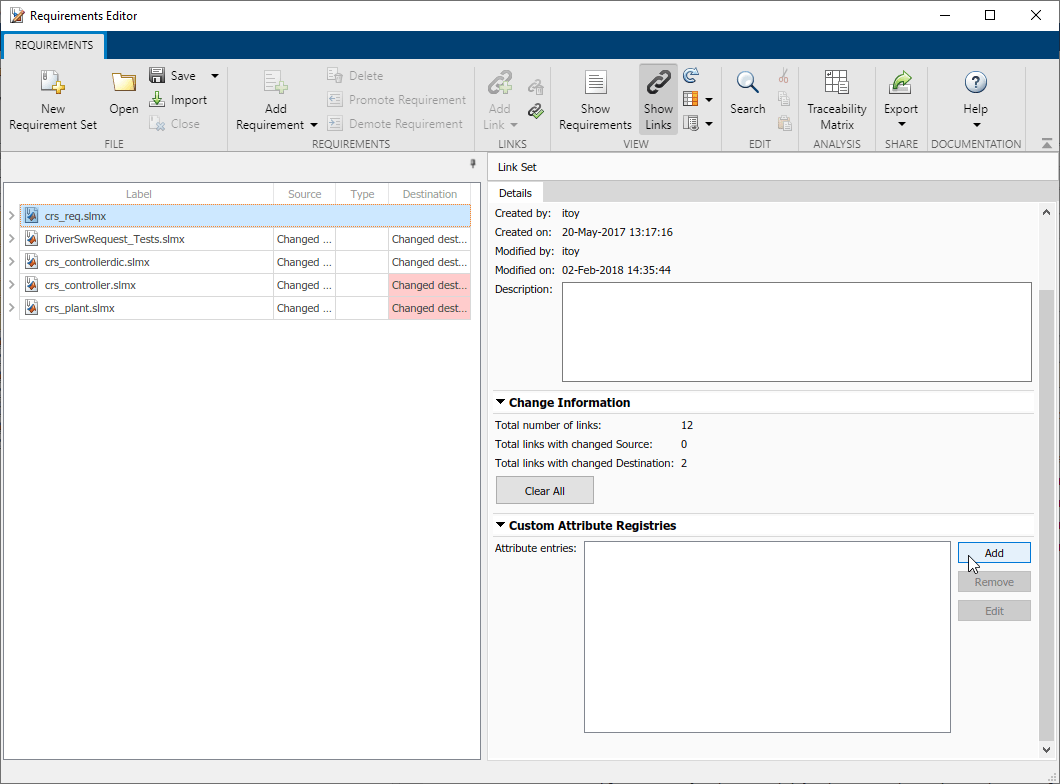

На панели Подробно в разделе Реестры пользовательских атрибутов щелкните Добавить, чтобы добавить пользовательский атрибут в набор ссылок.
Откроется диалоговое окно Регистрация пользовательских атрибутов (Custom Attribute Registration). Введите имя пользовательского атрибута в поле Наименование (Name). Выберите тип в раскрывающемся меню Тип. Введите описание пользовательского атрибута в поле Описание.
Существует четыре пользовательских типа атрибутов:
Edit: Текстовое поле, принимающее символьный массив. Значение по умолчанию отсутствует.
Checkbox: Одиночный флажок, который может быть установлен или снят. Значение по умолчанию не устанавливается.
Combobox: раскрывающееся меню с пользовательскими опциями. Unset всегда является первой опцией в раскрывающемся меню и значением атрибута по умолчанию.
DateTime: Текстовое поле, принимающее только datetime массив. Значение по умолчанию отсутствует. Посмотрите datetime для получения дополнительной информации о datetime массивы.
После определения пользовательских атрибутов для набора связей можно задать значение пользовательских атрибутов для каждой связи. Выберите ссылку в редакторе требований. На панели Подробно в разделе Пользовательские атрибуты введите требуемое значение в поле.
Примечание
Можно задать пользовательское значение атрибута только для одной связи одновременно.
Если значение для не определено Checkbox или Combobox введите пользовательские атрибуты для ссылки, значение будет установлено по умолчанию. Для Checkbox пользовательские атрибуты, значение по умолчанию определяется для набора ссылок на панели Подробно (Details) в разделе Пользовательские реестры атрибутов (Custom Attribute Registries). Для Combobox пользовательские атрибуты, значение по умолчанию: Unset.
После определения пользовательского атрибута для набора связей можно внести ограниченные изменения в пользовательский атрибут. Выберите набор ссылок в редакторе требований. На панели Подробно (Details) в разделе Пользовательские атрибуты (Custom Attributes) Реестры (Registries) выберите пользовательский атрибут, который требуется изменить, и щелкните Править (Edit).
Для пользовательских атрибутов любого типа можно изменить имя и описание. Для Combobox пользовательские атрибуты, можно также изменить параметры раскрывающегося меню. Значение каждого параметра можно изменить в раскрывающемся меню (исключая Unset) или добавьте и удалите параметры. При редактировании значения опции или удалении опции все связи, которые были установлены для этой опции, будут возвращены к значению по умолчанию. Unset.
После установки значения пользовательского атрибута для связи можно в любой момент изменить значение, выбрав ссылку в редакторе требований и задав обновленное значение на панели Подробно (Details) в разделе Пользовательские атрибуты (Custom Attributes).
