| Параметр | Описание | Значение по умолчанию |
|---|---|---|
| Блок обработки | Процессор для ссылочного блока модели в модели SoC. | None |
| Параметр | Описание | Значение по умолчанию |
|---|---|---|
| Просмотр/изменение карты задач | Откройте инструмент сопоставления задач. | неприменимо |
| Просмотр/редактирование карты периферии | Откройте инструмент сопоставления задач. | неприменимо |
| Параметр | Описание | Значение по умолчанию |
|---|---|---|

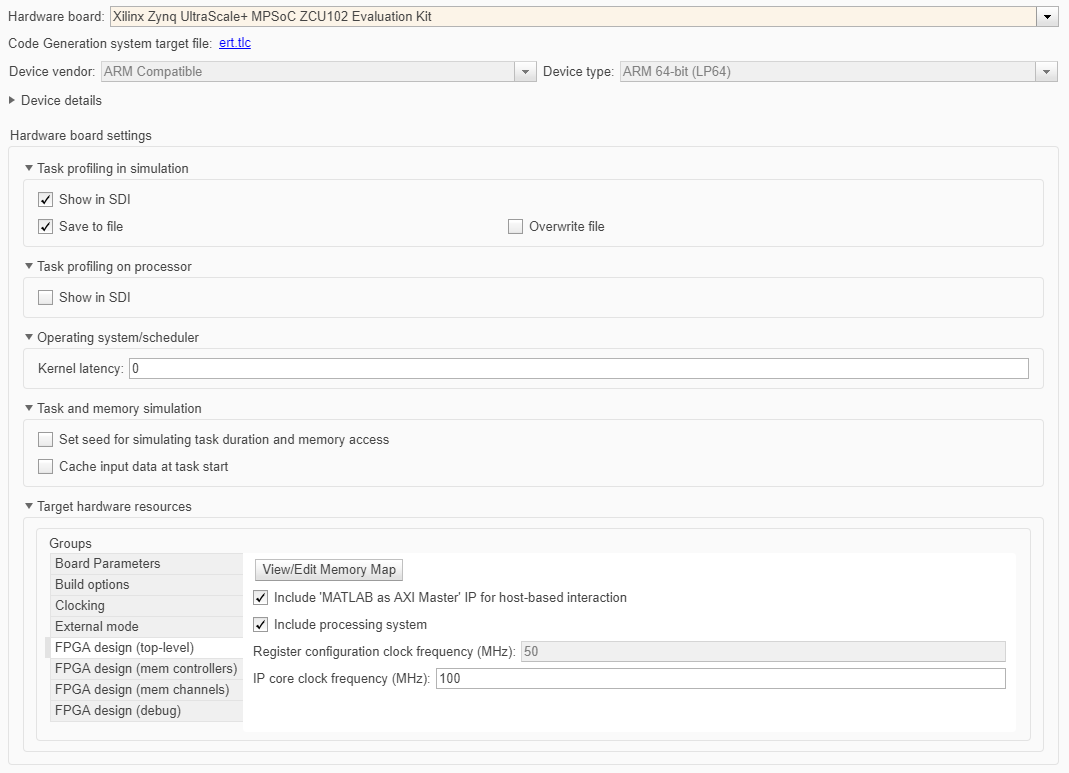

| Показать в SDI | Отображение данных выполнения задачи, собранных при моделировании, в приложении «Инспектор данных моделирования». | on |
| Сохранить в файл | Сохраните данные выполнения задачи в файл. | on |
| Перезаписать файл | Перезаписать последний файл данных выполнения задачи. | off |
| Параметр | Описание | Значение по умолчанию |
|---|---|---|
| Показать в SDI | Отображение данных выполнения задачи, собранных на оборудовании в приложении Simulation Data Inspector. | off |
| Сохранить в файл | Сохраните данные выполнения задачи в файл. | off |
| Перезаписать файл | Перезаписать последний файл данных выполнения задачи. | off |
| Инструментовка | Выберите выполнение инструментария кода или инструментария ядра. | Code |
| Продолжительность профилирования | Укажите, следует ли выполнять профилирование ядра в течение неограниченного или ограниченного времени. | Unlimited |
| Параметр | Описание | Значение по умолчанию |
|---|---|---|
| Задержка ядра | Укажите задержку ядра ОС при моделировании задачи. |
|
| Параметр | Описание | Значение по умолчанию |
|---|---|---|
| Установка начального значения для моделирования длительности задачи и доступа к памяти | Задайте начальное число генератора случайных чисел. | off |
| Начальное значение | Укажите начальное значение для моделирования отклонения длительности задачи. |
|
| Кэшировать входные данные при запуске задачи | Кэшировать входные данные в начале задачи. |
|
| Параметр | Описание | Значение по умолчанию |
|---|---|---|
| Адрес устройства | Сетевой адрес аппаратной платы или устройства. | 192.168.1.10 |
| Имя пользователя | Имя пользователя на аппаратной плате или устройстве. |
|
| Пароль | Пароль для входа в систему на аппаратной плате или устройстве. |
|
| Параметр | Описание | Значение по умолчанию |
|---|---|---|
| Количество ядер | Задайте количество ядер ЦП в процессоре. | 1 |
| Параметр | Описание | Значение по умолчанию |
|---|---|---|
| Действие построения | Определяет реакцию инструмента SoC Builder при создании модели. | Build, load, and run |
| Параметр | Описание | Значение по умолчанию |
|---|---|---|
| Тактовый процессор (МГц) | Тактовая частота ЦП в МГц. | 1000 |
| Параметр | Описание | Значение по умолчанию |
|---|---|---|
| Коммуникационный интерфейс | Транспортный уровень, используемый для обмена данными между компьютером разработки и аппаратным обеспечением. |
|
| Запуск внешнего режима в фоновом потоке | Запустите механизм внешнего режима в сгенерированном коде в фоновом задании. |
|
| Порт | Порт IP-адреса на плате аппаратных средств. | 17725 |
| Многословный | Включить просмотр хода выполнения внешнего режима и обновлений в средстве просмотра диагностики. |
|
| Параметр | Описание | Значение по умолчанию |
|---|---|---|
| Просмотр/редактирование карты памяти | Выберите, следует ли выполнять глобальный синтез или синтез ядра IP. |
|
| Включить мастер JTAG для взаимодействия на основе хоста | Используйте сценарии на основе хоста со встроенным мастером JTAG на целевой платформе. |
|
| Включить систему обработки | Для платформ на базе процессоров, включить систему обработки. |
|
| Задержка прерывания | Задержка от аппаратного обеспечения, утверждающего прерывание, до начала подпрограммы обслуживания прерываний. |
|
| Тактовая частота конфигурации регистров (МГц) | Синхросигнал конфигурации системы управляет интерфейсами регистра конфигурации для IP-ядер поставщика в системе. |
|
| Тактовая частота ядра IP (МГц) | Тактовый сигнал для всех ядер HDL IP на базе Simulink ®. |
|
| Параметр | Описание | Значение по умолчанию |
|---|---|---|
| Тактовая частота контроллера (МГц) | Частота канала передачи данных между межсоединением памяти и контроллером памяти. |
|
| Ширина данных контроллера (биты) | Битовая ширина канала передачи данных между межсоединением памяти и контроллером памяти. |
|
| Снижение пропускной способности (%) | Для каждых 100 часов задержит выполнение всех транзакций для этого количества часов. |
|
| Задержка передачи первой записи (часы) | Число тактовых циклов между запросом на запись и началом передачи. |
|
| Задержка передачи последней записи (часы) | Число тактовых циклов между окончанием передачи записи и завершением транзакции. |
|
| Задержка передачи при первом чтении (часы) | Число тактовых циклов между запросом на чтение и началом передачи. |
|
| Задержка передачи последнего чтения (часы) | Число тактовых циклов между окончанием считывания и завершением транзакции. |
|
| Параметр | Описание | Значение по умолчанию |
|---|---|---|
| Тактовая частота межсоединений (МГц) | Частота главного канала передачи данных к контроллеру межсоединений в МГц. |
|
| Ширина данных межсоединений (биты) | Ширина данных главного пути данных к соединительному контроллеру в битах. |
|
| Глубина FIFO соединения (количество всплесков) | Максимальное количество пакетов, которые можно буферизовать перед отбрасыванием данных. |
|
| Почти полная глубина соединения | Когда почти полная глубина достигнута, блок интерфейса протокола подключенного канала обеспечивает обратное давление на источник данных. |
|
| Параметр | Описание | Значение по умолчанию |
|---|---|---|
| Уровень диагностики канала памяти | Внутренняя работа канала памяти может быть автоматизирована для отладки или диагностического анализа. |
|
| Включить монитор межсоединений AXI | Сбор показателей производительности межсоединений памяти, таких как пропускная способность, задержка и количество выполненных пакетов. |
|
| Глубина захвата следов | Максимальное количество записей трассировки, регистрируемых в режиме трассировки |
|
