Создание, загрузка и выполнение модели SoC на платах SoC, FPGA и MCU

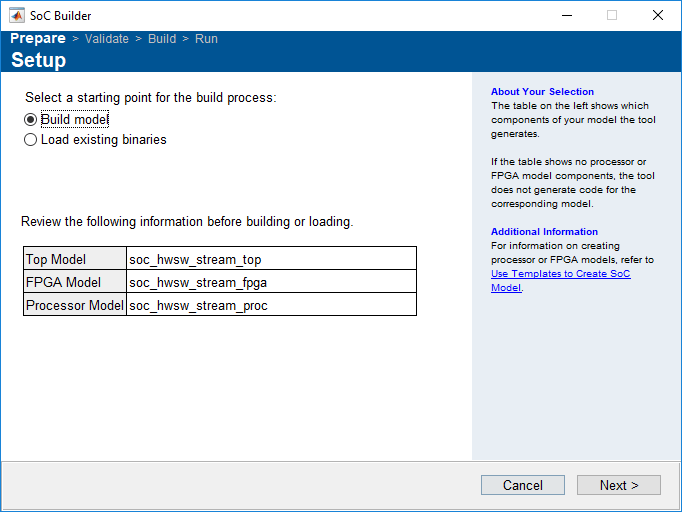

Инструмент SoC Builder выполняет этапы создания и выполнения модели SoC на плате SOC, FPGA или MCU.
С помощью этого инструмента можно:
Просмотрите информацию о модели, предоставленную инструменту.
Просмотрите карту памяти и при необходимости отредактируйте ее.
Настройте параметры регистра периферии.
Отображение задач модели для прерывания процедур обслуживания.
Настройте папку для хранения всех созданных файлов.
Выбор между различными действиями построения.
Убедитесь, что модель содержит все необходимые компоненты для создания файла программирования.
Создайте модель с помощью семейств инструментов Xilinx ® Vivado ®, Intel ® Quartus ®, Texas Instruments™ Code Composer Studio™.
Сконфигурируйте подключение Ethernet.
Загрузите файл программирования на плату FPGA.
Запустите приложение.
Simulink ® Toolstrip: на вкладке «Система на кристалле» нажмите кнопку «Настроить, построить и развернуть».
Simulink Toolstrip: перейдите на вкладку «Система на кристалле» и нажмите клавиши Ctrl + B.
командная строка MATLAB ®: EntersocBuilder('modelname').
Примечание
Если вкладка Система на кристалле не отображается, на вкладке Приложения в разделе Настройка запуска на оборудовании щелкните значок приложения Система на кристалле (SoC).
Сопоставитель памяти | Периферийная карта | Сопоставление задач
