Выполнение диаграммы, во время которого условие является действительным
count( возвращает число пробуждений диаграммы с момента условного выражения C)C стал true и связанное состояние стало активным.

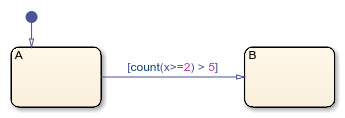

Переход из связанного состояния, когда переменная x был больше или равен 2 в течение более пяти сроков исполнения.
[count(x>=2) > 5]
Сохранить число выполнений диаграммы с момента ввода переменной x стало больше 5.
en,du: y = count(x>5);
Диаграмма Stateflow ® сбрасывает значение count оператор, если условное выражение становится false или если связанное состояние становится неактивным.
Если диаграмма в модели Simulink ® не имеет входных событий, значение count зависит от размера шага. Изменение решателя или размера шага для модели влияет на результаты, полученные count оператор.
Чтобы обеспечить моделирование диаграммы Stateflow без ошибок, не используйте счетчик в следующих объектах:
Графики непрерывного времени
Графические функции, функции MATLAB ® или Simulink
Состояния на основе Simulink
Переходы, которые могут быть достигнуты из нескольких состояний
Переходы по умолчанию
