Время с момента активации состояния
elapsed( возвращает время, прошедшее с момента активации связанного состояния.sec)
et является альтернативным способом выполнения elapsed(sec).
Примечание
Выражения elapsed(sec) и et эквивалентны temporalCount(sec).
Сохраните количество секунд с момента активации состояния.
en,du: y = elapsed(sec);

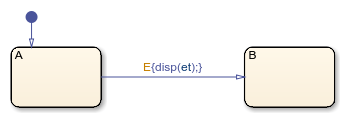

Когда диаграмма обрабатывает широковещательную передачу события Eпереход из связанного состояния и отображение времени, прошедшего с момента активизации состояния.
E{disp(et);}
В действиях состояния и перехода можно использовать кавычки, чтобы заключить ключевое слово 'sec'. Например, elapsed('sec') эквивалентно elapsed(sec).
Диаграмма Stateflow ® сбрасывает счетчик, используемый elapsed оператор каждый раз при повторном включении связанного состояния.
Время для временных логических операторов абсолютного времени зависит от типа диаграммы Stateflow:
Диаграммы в модели Simulink ® определяют временную логику с точки зрения времени моделирования.
Автономные диаграммы в MATLAB ® определяют временную логику с точки зрения времени настенных часов.
Разница во времени может влиять на поведение диаграммы. Например, предположим, что эта диаграмма выполняет entry действие состояния A.
В модели Simulink вызов функции f выполняется за один шаг времени и не влияет на время моделирования. После вызова функции f, диаграмма присваивает нулевое значение y.
В автономной диаграмме вызов функции f может занять несколько секунд настенного времени. После вызова функции f, диаграмма назначает ненулевое время, прошедшее с момента состояния A стала активной для y.
