Типы данных активного состояния

При включении данных активного состояния Stateflow создает логический или перечисляемый объект данных, соответствующий типу действия.

Для самостоятельной активности диаграммы или состояния значение данных равно true когда активен и false в неактивном состоянии. Для действий с дочерними и конечными состояниями данные являются перечисляемым типом. Stateflow может определить класс перечисления или создать определение вручную. Дополнительные сведения см. в разделе Определение типа перечисления действий состояния.

Можно включить данные активного состояния для диаграммы Stateflow, таблицы состояний, таблицы переходов состояний или атомарной подчастной диаграммы. В этой таблице перечислены типы действий, поддерживаемые каждым типом объекта Stateflow.

Включить данные активного состояния

Данные активного состояния можно включить в инспекторе свойств или в обозревателе моделей.

Свойства данных активного состояния

Задать область для данных активного состояния

По умолчанию данные активного состояния имеют область действия Output. Stateflow создает выходной порт в блоке диаграммы в модели Simulink.

Чтобы получить доступ к данным активного состояния внутри диаграммы Stateflow, измените область на Local на панели Символы (Symbols) или в Обозревателе моделей (Model Explorer). Дополнительные сведения см. в разделе Задание свойств данных.

Можно указать информацию для создания кода, привязав данные локального активного состояния к Simulink.Signal (Simulink) объект. Изменение свойств объекта с помощью CoderInfo собственность. Дополнительные сведения см. в разделе Simulink.CoderInfo (Симулинк).

Определение типа перечисления действий состояния

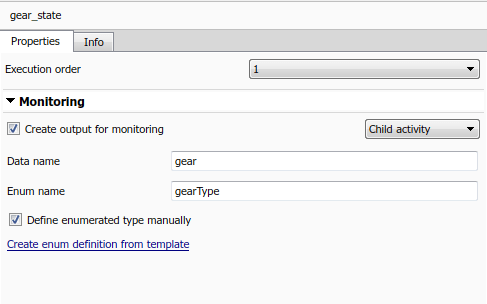

По умолчанию Stateflow определяет тип данных перечисления для дочернего и конечного действия. Если установлен флажок Определить перечисляемый тип вручную (Define enumerated type manually), и определение типа данных перечисления не существует, то Stateflow предоставляет ссылку для создания определения. Если щелкнуть ссылку Создать определение перечисления из шаблона (Create enum definition from template), создается настраиваемое определение.

Определение типа данных перечисления содержит одно перечисляемое значение для каждого имени состояния. Определение также содержит перечисляемое значение, которое служит значением по умолчанию для типа данных перечисления и указывает, что ни одно подсостояние не активно. Например, в модели sf_car, состояние gear_state содержит четыре дочерних состояния, которые соответствуют передачам в автомобиле: first, second, third, fourth. Модель задает дочерний тип данных действия с этим определением класса перечисления:

classdef gearType < Simulink.IntEnumType
   enumeration
		None(0),
		first(1),
		second(2),
		third(3),
		fourth(4)
   end
...
end

Это определение можно настроить путем изменения порядка перечисляемых значений или переименования значения по умолчанию. Не переименовывайте перечисляемые значения, соответствующие состояниям, или используйте getDefaultValue для указания другого значения по умолчанию. Дополнительные сведения см. в разделе Определение перечисляемых типов данных.

Состояние активности и параллельные состояния

В состояниях с параллельным разложением (AND) дочерняя активность и активность конечного состояния недоступны, поскольку параллельные подсостояния активны одновременно.

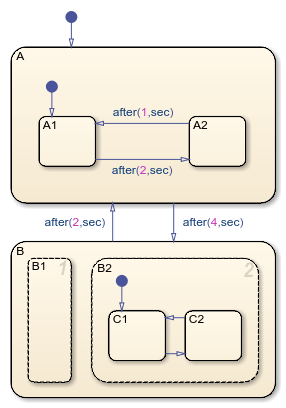

При включении активности состояния листа в диаграмме или состоянии подсостояние с параллельным разложением (И) рассматривается как состояние листа. Например, предположим, что для этой диаграммы включена активность состояния листа. Потому что состояние B имеет параллельное разложение, его подсостояния B1 и B2 активны одновременно, так что B рассматривается как конечное состояние диаграммы.

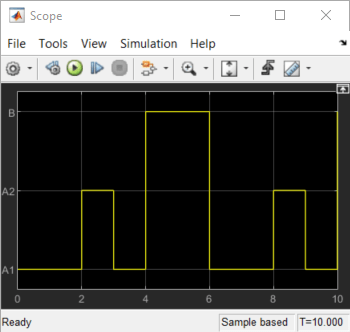

Во время моделирования область, связанная с выходными данными активного состояния, показывает перечисляемые значения для конечных состояний. A1, A2, и B.

Ограничения для данных активного состояния
