Блоки панели мониторинга помогают управлять и визуализировать диаграмму Stateflow ® во время моделирования и во время приостановки моделирования. Блоки панели мониторинга можно использовать для привязки к потоку состояний, чтобы:
Мониторинг собственной, дочерней и конечной активности состояния.
Мониторинг локальных и выходных данных в пределах состояний, переходов или графических функций.
Чтобы подключить блок панели мониторинга к данным или к состоянию потока состояния, укажите блок панели мониторинга. Над блоком появляется кнопка подключения.
Нажмите кнопку «Подключить» и перейдите к объекту Stateflow, к которому требуется подключиться.
Примечание
Функция двойного щелчка для подключения не поддерживается в Stateflow.

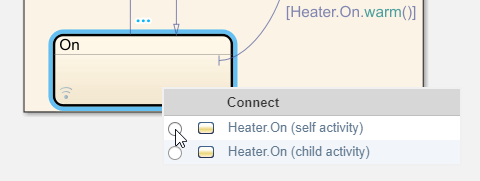

Щелкните состояние или переход и выберите действие или данные для подключения.
Подключение блока панели мониторинга не поддерживается для таблиц MATLAB ® Functions, Simulink ® Functions или true. Дополнительные сведения о блоках панели управления см. в разделе Моделирование управления с помощью интерактивных дисплеев (Simulink).

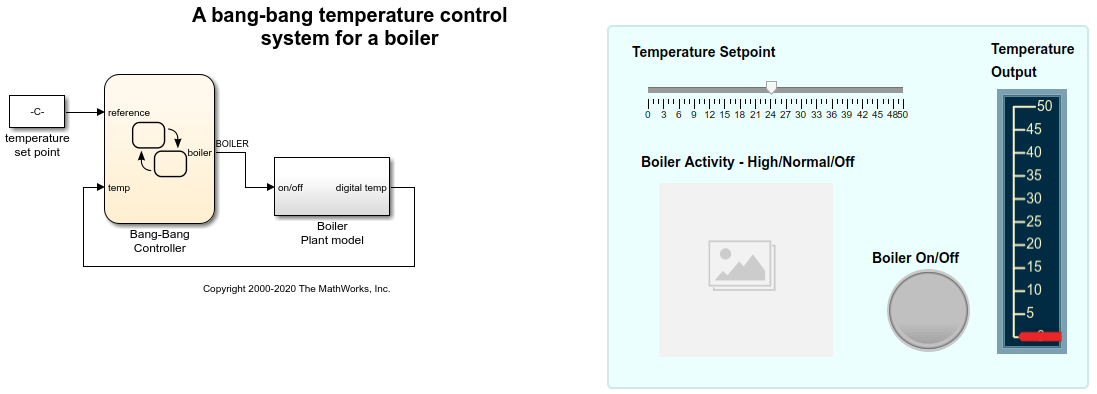

На этой диаграмме Stateflow блоки приборной панели используются для управления уставкой температуры котла, визуализации того, когда котел включен или выключен и в каком режиме он работает.
Чтобы открыть модель, введите в командной строке:
openExample('stateflow/DashboardBoilerExample')
sfDashboardBoiler
Блоки приборной панели также используются для визуализации температуры на выходе котла, которая должна соответствовать уставке температуры.

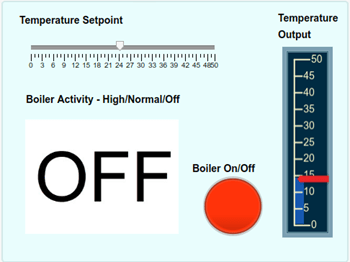

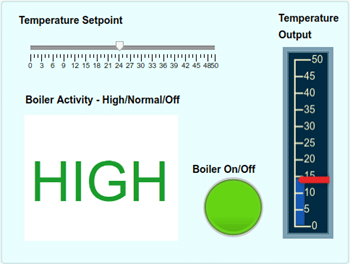

При моделировании модели мигает светодиодный индикатор, показывающий, выключен или включен котел. Красный свет указывает на то, что котел выключен, а зеленый - на то, что котел включен. Блок «Работа котла - высокая/нормальная/выключенная» показывает, работает ли котел в высоком или нормальном режиме. Когда котел не активен, этот блок отключается.
