Интерактивное моделирование поверхности отклика
rstool
rstool(X,Y,model)
rstool(x,y,model,alpha)
rstool(x,y,model,alpha,xname,yname)
rstool открывает графический интерфейс пользователя для интерактивного исследования одномерных контуров многомерных моделей поверхности отклика.

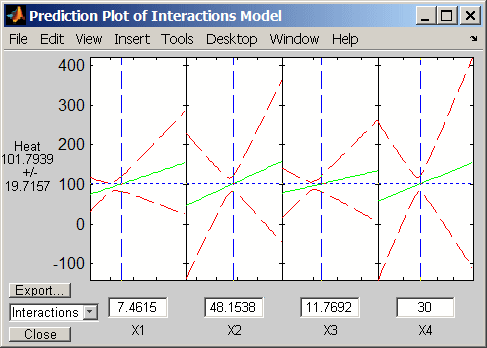

По умолчанию открывается интерфейс с данными из hald.mat и подогнанную ответную поверхность с постоянными, линейными и взаимодействующими членами.
Отображается последовательность графиков, каждая из которых показывает контур ответной поверхности относительно одного предиктора, при этом все другие предикторы остаются фиксированными. rstool строит график 95% одновременной доверительной полосы для подогнанной поверхности отклика в виде двух красных кривых. Предикторные значения отображаются в текстовых полях на горизонтальной оси и отмечены вертикальными пунктирными синими линиями на графиках. Значения предиктора изменяются путем редактирования текстовых полей или перетаскивания пунктирных синих линий. При изменении значения предиктора все графики обновляются, чтобы показать новую точку в пространстве предиктора.
Всплывающее меню в левом нижнем углу интерфейса позволяет выбрать одну из следующих моделей:
Linear - Постоянные и линейные члены (по умолчанию)
Pure Quadratic - Постоянные, линейные и квадратные члены
Interactions - Постоянные, линейные и интерактивные термины
Full Quadratic - постоянные, линейные, интерактивные и квадратные члены;

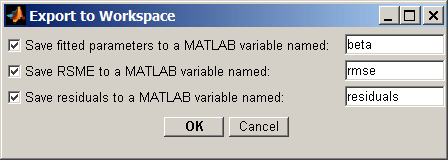

Щелкните Экспорт (Export), чтобы открыть следующее диалоговое окно.
Диалоговое окно позволяет сохранить информацию о соответствии переменным рабочей области MATLAB ® с допустимыми именами.
rstool(X,Y, открывает интерфейс с данными предиктора в model)X, данные ответа в Yи подогнанная модель model. Различные переменные предиктора должны появляться в различных столбцах X. Y может быть вектором, соответствующим одному отклику, или матрицей, со столбцами, соответствующими нескольким откликам. Y должно иметь столько элементов (или строк, если это матрица), сколько X имеет строки.
Дополнительный вход model может быть любым из следующих:
'linear' - Постоянные и линейные члены (по умолчанию)
'purequadratic' - Постоянные, линейные и квадратные члены
'interaction' - Постоянные, линейные и интерактивные термины
'quadratic' - постоянные, линейные, интерактивные и квадратные члены;
Чтобы задать полиномиальную модель произвольного порядка или модель без постоянного члена, используйте матрицу для model как описано в x2fx.
rstool(x,y, использование model,alpha)100(1-alpha)% глобальных доверительных интервалов для новых наблюдений на графиках.
rstool(x,y, маркирует оси с помощью model,alpha,xname,yname)xname и yname. Чтобы маркировать каждый вложенный график по-разному, xname и yname могут быть строковыми массивами или массивами ячеек символьных векторов.

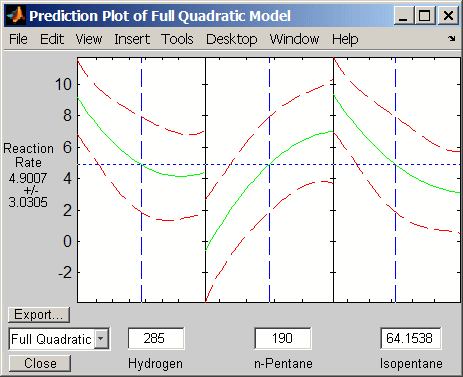

Следующие виды использования rstool для визуализации модели поверхности квадратичного ответа 3-D данных химической реакции в reaction.mat:
load reaction alpha = 0.01; % Significance level rstool(reactants,rate,'quadratic',alpha,xn,yn)
rstool интерфейс используется rsmdemo визуализировать результаты смоделированных экспериментов с такими данными, как в reaction.mat. Как описано в разделе Конструкции ответной поверхности, rsmdemo использует модель поверхности отклика для генерации моделируемых данных в комбинациях предикторов, заданных либо пользователем, либо разработанным экспериментом.
