В моделях Simulink ® можно использовать возможности редактирования и анализа архитектуры System Composer™. Для этого извлеките архитектуру из модели Simulink. Блоки модели и подсистемы, а также все порты в модели Simulink представляют архитектурные конструкции, в то время как все остальные блоки представляют некое динамическое или алгоритмическое поведение. В архитектурной модели, полученной из модели Simulink, можно выбрать представление архитектурных конструкций или связь с моделями поведения.
Откройте пример модели.
openExample('ReferenceFilesForCollaborationExample')

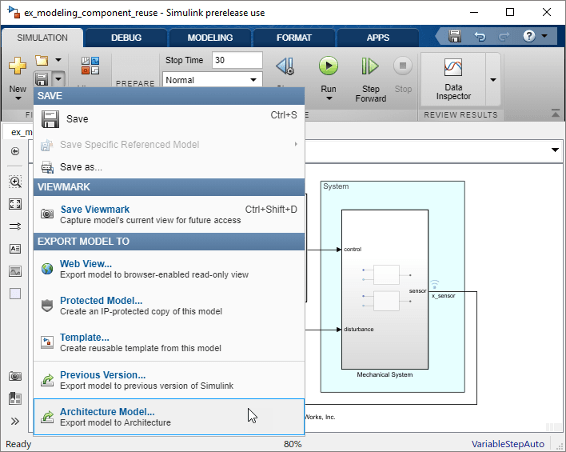

На вкладке Моделирование (Simulation) щелкните стрелку Сохранить (Save). В списке «Экспорт модели в» выберите «Архитектура модели».

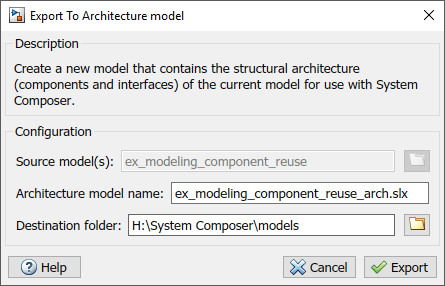

Укажите имя и путь для модели архитектуры.

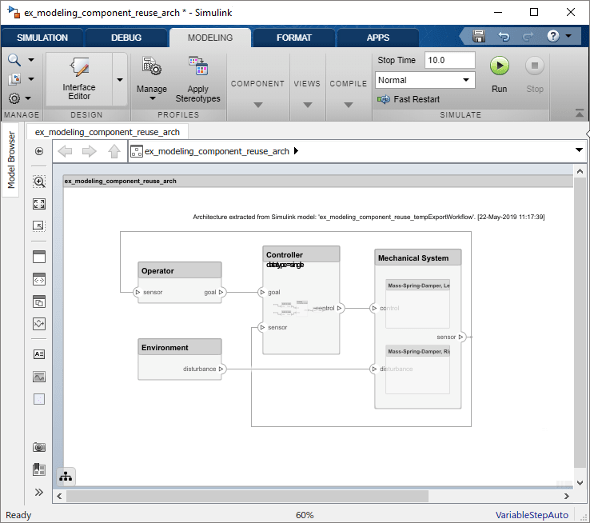

Щелкните Экспорт (Export). Откроется окно System Composer Editor с архитектурной моделью, соответствующей модели Simulink.
Каждая подсистема в модели Simulink соответствует компоненту в модели архитектуры, так что иерархия в модели архитектуры отражает иерархию модели поведения.
Требования к подсистемам и блокам модели в модели Simulink сохранены в модели архитектуры.

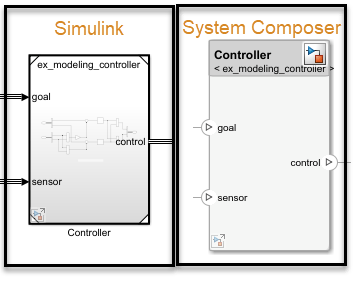

Любой блок модели в модели Simulink, который ссылается на другую модель, соответствует компоненту, связывающемуся с той же моделью, на которую имеется ссылка.
Шины на портах подсистемы и блока модели, а также их словарные связи сохраняются в архитектурной модели.
Экспортированную модель можно использовать для добавления связанной с архитектурой информации, такой как определения интерфейсов, нефункциональные свойства элементов модели и анализа конструкции.
extractArchitectureFromSimulink
