Шаблоны моделей Simulink ® предоставляют общие настройки конфигурации и рекомендации для новых моделей. Вместо холста новой модели по умолчанию выберите шаблонную модель, которая поможет начать работу.
Дополнительные сведения о шаблонах модели Simulink см. в разделе Интерактивное построение и редактирование модели (Simulink).
Для использования шаблона модели Vision HDL Toolbox™:
Нажмите кнопку Simulink,
или введите simulink в командной строке MATLAB ®.

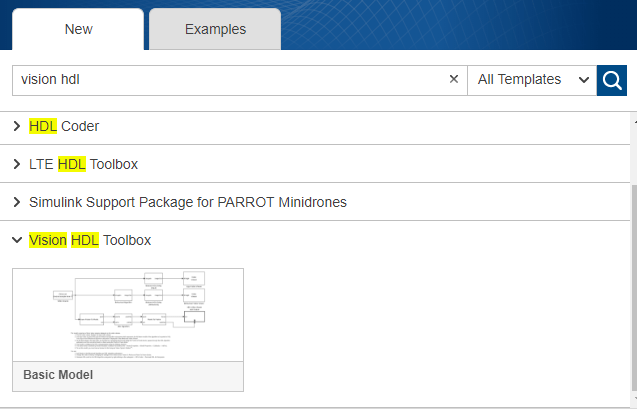

На начальной странице Simulink найдите раздел Vision HDL Toolbox и щелкните шаблон базовой модели.
Новая модель с содержимым и настройками шаблона открывается в редакторе Simulink. Щелкните Сохранить (Save), чтобы сохранить модель.
Можно также создать новую модель из шаблона в командной строке.
new_system my_visionhdl_model FromTemplate visionhdl_basic.sltx open_system my_visionhdl_model

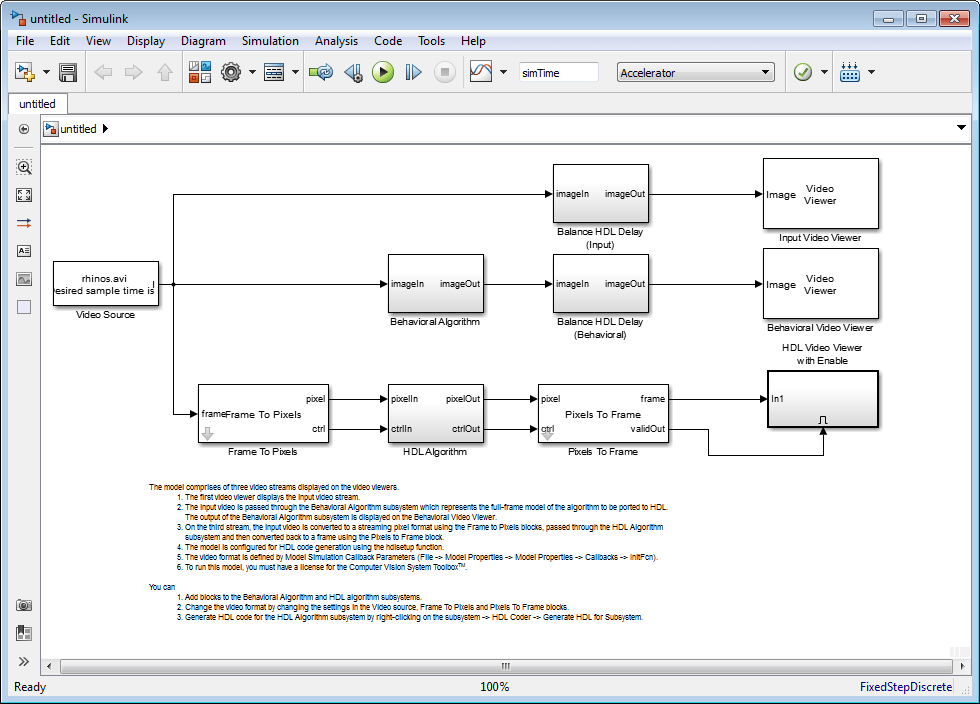

Шаблон базовой модели панели инструментов Vision HDL содержит следующие функции:
Блоки для преобразования кадрированных видеоданных в поток пикселей и преобразования выходного потока пикселей обратно в полнокадровое видео
Пустая подсистема поведенческой модели
Пустая подсистема, предназначенная для HDL
Отображение блоков для сравнения результатов двух подсистем
Блоки задержки на пути данных входной и поведенческой модели. Эти задержки соответствуют однокадровой задержке, введенной преобразованием пикселов в кадр на пути данных модели HDL.
Этот шаблон также настраивает модель для генерации кода HDL.
В этом шаблоне используются блоки «Источник видео» и «Просмотр видео» из Computer Vision Toolbox™.
Благодаря последовательной обработке моделирование панели инструментов Vision HDL может занять много времени для больших изображений. Можно обойти это ограничение, разработав и отладив небольшой образ, а затем увеличив размер перед окончательным тестированием и созданием кода HDL. Сигналы управления потоком пикселей позволяют большинству блоков, за исключением блоков для преобразования кадров и пикселей, быть независимыми от размера изображения. Чтобы изменить размер изображения, измените только параметры блока «От кадра до пикселов» и «От пикселов до кадра». Чтобы упростить изменение размера, используйте переменные для размеров изображения пользовательского размера. Этот шаблон использует стандартный формат 240p, а также предоставляет размерные переменные изображения в функции обратного вызова. InitFcn. Эти переменные управляют временем выборки в источнике видео и временем остановки моделирования. Чтобы просмотреть или изменить эту функцию, на вкладке Моделирование разверните узел Параметры модели и щелкните Свойства модели, выберите вкладку Обратные вызовы и нажмите кнопку InitFcn*.
Этот шаблон включает следующие функции, которые помогают в создании кода HDL:
Настройка параметров генерации кода решателя и HDL, эквивалентных вызову visionhdlsetup
Отображение скоростей передачи данных и типов данных в редакторе моделей
Создает экземпляр pixelcontrolbus в рабочей области (в InitFcn)
