Счетчик ВН

Подсчитать активные размеры потока пикселей

Библиотека:
Панель инструментов/утилит HDL Vision

Описание

Блок HV Counter анализирует видеопоток и возвращает текущее число строк на кадр и пикселей на строку. Блок также задерживает управляющие сигналы потока пикселей, чтобы соответствовать результату подсчета. Этот блок используется для алгоритмов, использующих расположение пикселя в пределах кадра или области, представляющей интерес.

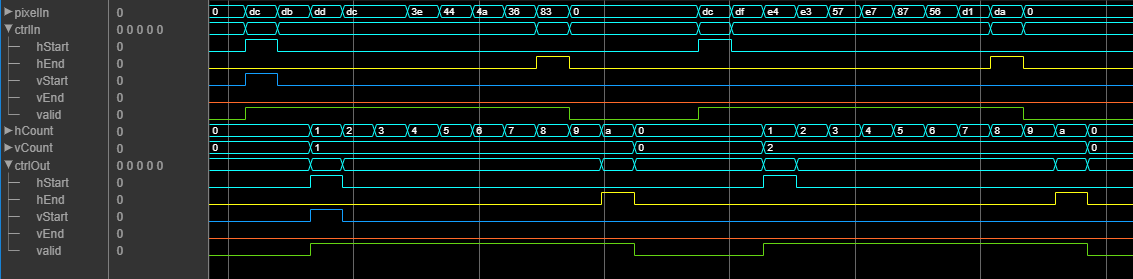

Эта форма сигнала показывает сигналы управления потоком пикселей и результирующие выходные сигналы счетчика для первых двух строк видеокадра, который имеет 10 пикселей на строку. Блок HV Counter имеет задержку в два цикла для возврата текущих значений счетчика.

Порты

Этот блок использует шину для сигналов управления кадрами, связанных с каждым пикселем потока пикселей. Этот интерфейс позволяет блоку работать независимо от размера и формата изображения. Все блоки Vision HDL Toolbox™ используют один и тот же потоковый интерфейс. Блок принимает и возвращает шину, содержащую пять управляющих сигналов. Сигналы управления указывают достоверность каждого пикселя и его местоположение в кадре. Полное описание интерфейса см. в разделе Потоковый пиксельный интерфейс.

Вход

развернуть все

`ctrl` - Управляющие сигналы, связанные с потоком пикселей
`pixelcontrol` автобус

pixelcontrol шина содержит пять сигналов. Сигналы описывают достоверность пикселя и его местоположение в кадре. Дополнительные сведения см. в разделе Шина управления пикселами.

Типы данных: bus

Продукция

развернуть все

`hCount` - Местоположение пикселя в строке
положительное целое число

Местоположение пикселя в строке, возвращаемое как положительное целое число. Блок очищает число пикселей в начале каждой строки. Если входные пикселы на строку превышают размер счетчика, блок возвращает насыщенное значение до начала следующей строки.

Типы данных: fixdt(0,ceil(log2(ActiveVideoLines)),0)

`vCount` - Расположение линии в кадре
положительное целое число

Местоположение строки в интересующей рамке или области, возвращаемое как положительное целое число. Блок очищает число строк в начале каждого кадра. Если входные строки на кадр превышают размер счетчика, блок возвращает насыщенное значение до начала следующего кадра.

Типы данных: fixdt(0,ceil(log2(ActiveVideoLines)),0)

`ctrl` - Управляющие сигналы, связанные с потоком пикселей
`pixelcontrol` автобус

Типы данных: bus

Параметры

развернуть все

`Active pixels per line` - Максимальное количество пикселей на строку
`320` (по умолчанию) | положительное целое число

Максимальное число пикселей на строку, указанное как положительное целое число. Блок реализует счетчик пикселей, который имеет ceil(log₂(ActivePixelsPerLine)) биты. Например, для кадра с 320 пикселями на строку счетчик имеет 9 битов. Для кадра с 1024 пикселями на строку счетчик имеет 11 битов.

`Active video lines` - Максимальное количество линий на кадр
`240` (по умолчанию) | положительное целое число

Максимальное число строк на кадр, указанное как положительное целое число. Блок реализует счетчик строк, ceil(log₂(ActiveVideoLines)) биты. Например, для кадра с 240 пикселями на строку счетчик имеет 8 битов. Для кадра с 1080 пикселями на строку счетчик имеет 11 битов.

Примеры модели

Обнаружение выбоин

Расширение примера «Создание изображений мультфильмов с использованием двусторонней фильтрации» для включения вычисления центроида и наложения маркера центроида и текстовой метки на обнаруженные выбоины.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

Этот блок поддерживает генерацию кода C/C + + для режимов ускорения ^Simulink ® и быстрого ускорения, а также для генерации компонентов DPI.

Создание кода HDL
Создание кода Verilog и VHDL для проектов FPGA и ASIC с использованием Coder™ HDL.

HDL Coder™ предоставляет дополнительные опции конфигурации, которые влияют на реализацию HDL и синтезированную логику.

Архитектура HDL

Этот блок имеет единую архитектуру HDL по умолчанию.

Свойства блока HDL

ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках проекта. Распределенная конвейерная обработка не перераспределяет эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе ConstrainedOutputPipeline (кодер HDL).
InputPipeline	Количество входных ступеней трубопровода для вставки в сформированный код. Распределенная конвейерная обработка и конвейерная обработка с ограниченным выходом могут перемещать эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе InputPipeline (кодер HDL).
OutputPipeline	Количество выходных ступеней трубопровода для вставки в сформированный код. Распределенная конвейерная обработка и конвейерная обработка с ограниченным выходом могут перемещать эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе Выходной конвейер (кодер HDL).
