Выберите интересующую область (ROI) из потока пикселей

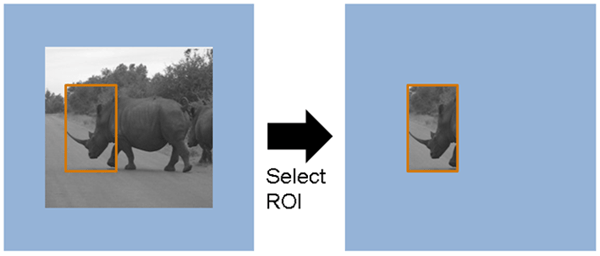

visionhdl.ROISelector Система object™ выбирает часть активного кадра из видеопотока. Общий размер кадра остается прежним. Выходные управляющие сигналы указывают новую активную область кадра. Эта диаграмма показывает неактивные пиксельные области синим цветом и запрошенную выходную область оранжевым цветом.
Можно указать фиксированный размер и местоположение для ROI или динамически выбрать местоположение кадра с помощью входного аргумента. Можно выбрать несколько областей. Определите каждую область, указав ее координаты и размеры в левом верхнем углу. Объект возвращает один набор пикселей и управляющих сигналов для каждой указанной области. Объект устанавливает неактивные пикселы в выходном кадре в нуль.

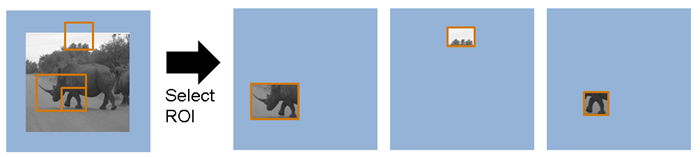

Области независимы друг от друга, поэтому они могут перекрываться. Если указать область, включающую край активного кадра, объект возвращает только активную часть области. На этой диаграмме показаны выходные кадры для трех запрашиваемых областей. Вторая выходная область не включает неактивную область над кадром.

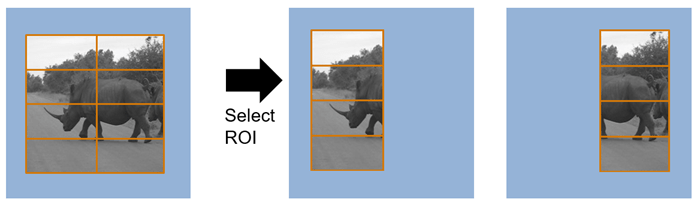

Объект также обеспечивает режим вертикального повторного использования. В этом режиме необходимо указать области, которые не имеют вертикального перекрытия и выровнены по столбцам. Каждый столбец областей совместно использует один выходной поток пикселей. Сигналы управления определяют каждую область в потоке. Эта компоновка обеспечивает параллельную обработку каждого столбца и повторное использование логики обработки нисходящего потока для каждой области в столбце. Для использования этого режима установите VerticalReuse свойство для true. Используйте visionhdlframetoregions функция разделения фрейма на мозаичные области для повторного использования по вертикали.
Чтобы выбрать интересующие области (ROI) из потока пикселей:
Создать visionhdl.ROISelector и задайте его свойства.
Вызовите объект с аргументами, как если бы это была функция.
Дополнительные сведения о работе системных объектов см. в разделе Что такое системные объекты?.
ROI = visionhdl.ROISelector(Name,Value)
ROI = visionhdl.ROISelector(Name,Value)'Regions',[1 1 32 24] настраивает объект для выбора области 32 на 24 пиксела в левом верхнем углу кадра.
Если не указано иное, свойства не настраиваются, что означает невозможность изменения их значений после вызова объекта. Объекты блокируются при их вызове, и release функция разблокирует их.
Если свойство настраивается, его значение можно изменить в любое время.
Дополнительные сведения об изменении значений свойств см. в разделе Проектирование системы в MATLAB с использованием системных объектов.
VerticalReuse - Опция для возврата одного потока пикселей для каждого столбца областейfalse (по умолчанию) | trueОпция для возврата одного потока пикселей для каждого столбца областей, указанного как false или true. При установке для этого свойства значения true, необходимо указать области, не имеющие вертикального перекрытия и выровненные по столбцам. Объект имеет один выходной поток пикселей для каждого столбца областей. Эта компоновка обеспечивает параллельную обработку каждого столбца и повторное использование логики обработки нисходящего потока для каждой области в столбце. Используйте visionhdlframetoregions функция разделения фрейма на мозаичные области для повторного использования по вертикали.
Чтобы включить это свойство, установите значение RegionsSource свойство для 'Property'.
RegionsSource - Расположение определений выходных областей'Property' (по умолчанию) | 'Input port'Расположение определений выходных областей, указанных как одно из следующих значений:
'Property' - Укажите области с помощью Regions собственность.
'Input port' - укажите области с помощью входных аргументов объекта. Каждый входной аргумент представляет собой четырехэлементный вектор строки, соответствующий одной области. Объект фиксирует значение region входные аргументы при получении vStart установить в значение true в структуре управления вводом.
Чтобы включить это свойство, установите значение VerticalReuse свойство для false.
Regions - Прямоугольные ROI для выбора из кадра ввода[100 100 50 50] (по умолчанию) | матрица N-by-4Прямоугольные области для выбора из входного кадра, заданные как матрица N-by-4.
N - количество регионов. Четыре элемента, определяющие каждую область, являются верхними левыми начальными координатами и размерами области и должны иметь вид [hPos
vPos
hSize
vSize]. Число координат в левом верхнем углу активного кадра, определяемое как [1,1]. Размер hSize должен быть больше 1.
При установке VerticalReuse свойство для false, области независимы друг от друга, поэтому они могут перекрываться. N не должно быть больше 16.
При установке VerticalReuse свойство для trueобласти в этой матрице не должны иметь вертикального перекрытия и быть выровнены по столбцам. На этой диаграмме показаны два примера недопустимых областей, обозначенных синей пунктирной линией. Область слева перекрывает другую область вертикально. Две области внизу не выравниваются с другими областями в столбцах. Регионы не должны покрывать весь каркас. Пикселы за пределами мозаичных областей помечаются как неактивные пикселы. Число столбцов не должно превышать 16.
Чтобы включить этот параметр, установите RegionsSource свойство для 'Property'.
NumberofRegions - Количество входных аргументов региона1 (по умолчанию) | целое число в диапазоне [1, 16]Количество region входные аргументы объекта, указанные как целое число в диапазоне [1, 16].
Чтобы включить этот параметр, установите RegionsSource свойство для 'Input port'.
[pixel1,ctrl1] = ROI(pixelIn,ctrlIn)
[pixel1,ctrl1,...,pixelN,ctrlN] = ROI(pixelIn,ctrlIn)
[pixel1,ctrl1,...,pixelN,ctrlN] = ROI(pixelIn,ctrlIn,region1,...,regionN)
[pixel1,ctrl1] = ROI(pixelIn,ctrlIn) возвращает следующее значение пикселя, pixel1и управляющие сигналы, ctrl1, в результате маскирования активного кадра изображения в одну новую область. Определите область, установив Regions свойство для четырехэлементного вектора строки, [hPos
vPos
hSize
vSize].
[pixel1,ctrl1,...,pixelN,ctrlN] = ROI(pixelIn,ctrlIn) возвращает следующие значения пикселей, pixel1,...,pixelNи управляющие сигналы, ctrl1,...,ctrlN, каждого потока, полученного в результате маскирования активного кадра изображения. При установке VerticalReuse свойство для false, каждый выходной поток содержит одну активную область, и количество потоков равно NumberOfRegions значение свойства или количество строк в Regions матрица. При установке VerticalReuse свойство для trueкаждый выходной поток содержит набор вертикально выровненных областей. В обоих случаях определите области, установив Regions для N-by-4 матрицы координат ROI.
[pixel1,ctrl1,...,pixelN,ctrlN] = ROI(pixelIn,ctrlIn,region1,...,regionN) возвращает следующие значения пикселей каждого потока, pixel1,...,pixelN, в результате маскирования активного кадра изображения в от 1 до N новых областей, по указанию region1,...,regionN аргументы. Каждый region входной - четырехэлементный вектор строки координат ROI. Используйте этот синтаксис при установке RegionsSource свойство для 'Input Port', и NumberOfRegions собственность Н.
Этот объект использует потоковый пиксельный интерфейс со структурой для сигналов управления кадрами. Этот интерфейс позволяет объекту работать независимо от размера и формата изображения и подключаться к другим объектам Vision HDL Toolbox™. Объект принимает и возвращает значение скалярного пикселя и управляющие сигналы в виде структуры, содержащей пять сигналов. Сигналы управления указывают достоверность каждого пикселя и его местоположение в кадре. Чтобы преобразовать матрицу пикселей в поток пикселей и управляющие сигналы, используйте visionhdl.FrameToPixels объект. Полное описание интерфейса см. в разделе Потоковый пиксельный интерфейс.
Чтобы использовать функцию объекта, укажите объект System в качестве первого входного аргумента. Например, для освобождения системных ресурсов объекта System с именем obj, используйте следующий синтаксис:
release(obj)
Загрузите исходное изображение из файла, а затем отобразите его.
frmOrig = imread('coins.png'); [frmActiveLines,frmActivePixels] = size(frmOrig); imshow(frmOrig) title 'Input Image'
Создайте объект сериализатора и определите неактивные пиксельные области.
frm2pix = visionhdl.FrameToPixels( ... 'NumComponents',1, ... 'VideoFormat','custom', ... 'ActivePixelsPerLine',frmActivePixels, ... 'ActiveVideoLines',frmActiveLines, ... 'TotalPixelsPerLine',frmActivePixels+20, ... 'TotalVideoLines',frmActiveLines+20, ... 'StartingActiveLine',3, ... 'FrontPorch',10);
Создайте объект для выбора интересующей области. Определите прямоугольную область по координатам ее верхнего левого угла и размерам.
hPos = 80;
vPos = 60;
hSize = 65;
vSize = 50;
roicoin = visionhdl.ROISelector('Regions',[hPos vPos hSize vSize])roicoin =
visionhdl.ROISelector with properties:
VerticalReuse: false
RegionsSource: 'Property'
Regions: [80 60 65 50]
Сериализируйте тестовый образ, вызвав объект сериализатора. pixIn - вектор значений интенсивности. ctrlIn - вектор структур управляющих сигналов.
[pixIn,ctrlIn] = frm2pix(frmOrig);
Подготовка к обработке пикселей путем предварительного выделения выходных векторов. Выходной кадр имеет тот же размер, что и входной кадр, но сигналы управления указывают на другую активную область.
[~,~,numPixelsPerFrame] = getparamfromfrm2pix(frm2pix); pixOut = uint8(zeros(numPixelsPerFrame,1)); ctrlOut = repmat(pixelcontrolstruct,numPixelsPerFrame,1);
Для каждого пикселя в заполненном кадре примените маску области.
for p = 1:numPixelsPerFrame [pixOut(p),ctrlOut(p)] = roicoin(pixIn(p),ctrlIn(p)); end
Создайте объект десериализатора с форматом, соответствующим новой области. Преобразование потока пикселей в кадр изображения путем вызова объекта десериализатора. Отображение результирующего изображения.
pix2frm = visionhdl.PixelsToFrame( ... 'NumComponents',1, ... 'VideoFormat','custom', ... 'ActivePixelsPerLine',hSize, ... 'ActiveVideoLines',vSize); [frmOutput,frmValid] = pix2frm(pixOut,ctrlOut); if frmValid figure imshow(frmOutput) title 'Output Image' end
