Графический интерфейс дерева печати
plot(T)
plot(T,FIG)
plot является графической утилитой управления деревом.
plot( печать дерева; T)T.
Рисунок, содержащий дерево, является инструментом графического интерфейса пользователя. Она позволяет изменить метку узла на Depth_Position или индекс, а действие узла - на разделение-слияние или визуализацию.
Значениями по умолчанию являются Depth_Position и визуализация.
Можно щелкнуть узлы для выполнения текущего действия узла.
plot( печать дерева; T,FIG)T на рисунке, ручка которого FIG. Этот рисунок уже использовался для построения дерева, например, с помощью команды
FIG = plot(T)
После некоторых действий разделения или объединения можно получить новое дерево с помощью родительского дескриптора фигуры. Следующий синтаксис позволяет выполнять эту функцию:
NEWT = plot(T,'read',FIG)
На самом деле, первый аргумент - фиктивный. Наиболее общий синтаксис:
NEWT = plot(DUMMY,'read',FIG)
где DUMMY - любой объект, родительский для объекта NTREE. В более общем плане DUMMY может быть любым именем конструктора объекта, возвращающим родительский объект NTREE. Например:
NEWT = plot(ntree,'read',FIG) NEWT = plot(dtree,'read',FIG) NEWT = plot(wptree,'read',FIG)

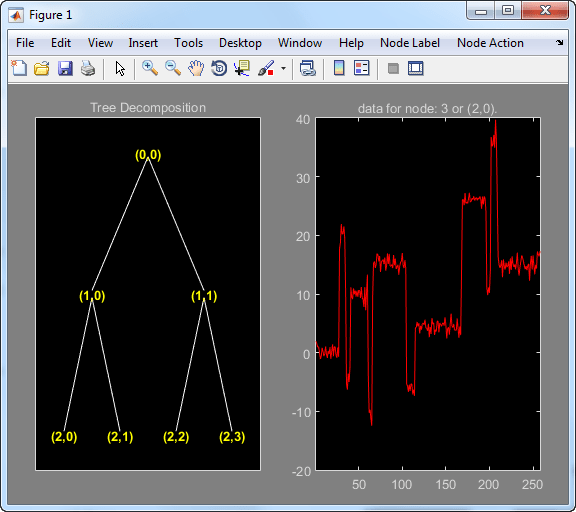

% Create a wavelet packets tree (1-D) load noisbloc x = noisbloc; t = wpdec(x,2,'db2'); % Plot tree t. plot(t)

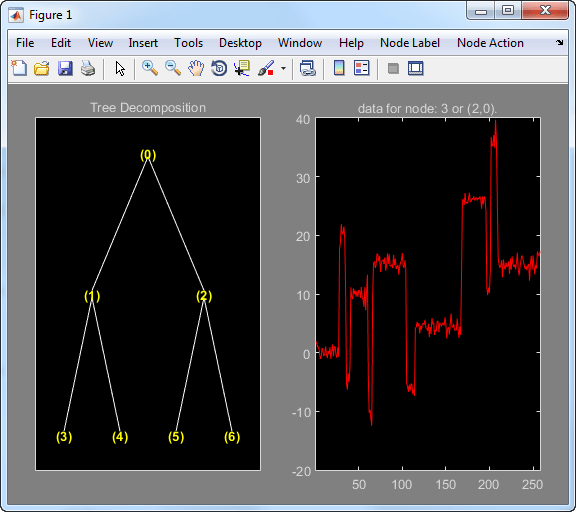

% Change Node Label from Depth_Position to Index.
% Click the node (3). You get the following figure.

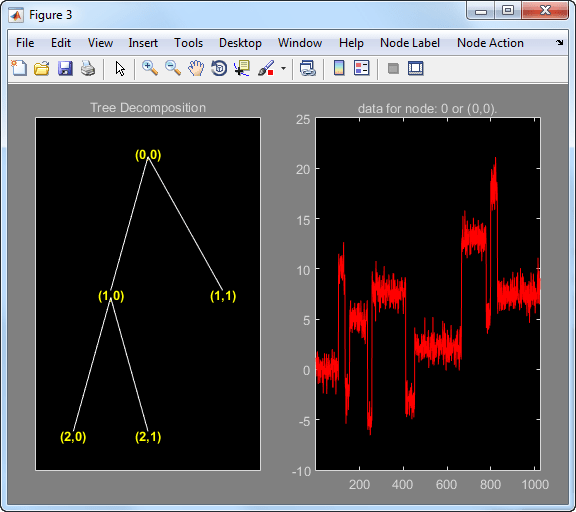

Теперь снова установите метку узла в Depth_Position. Измените действие узла на Разделение (Split) - Объединить (Merge). Нажмите кнопку (1,1) узел.
На приведенном выше рисунке показано дискретное вейвлет-преобразование до уровня 2.

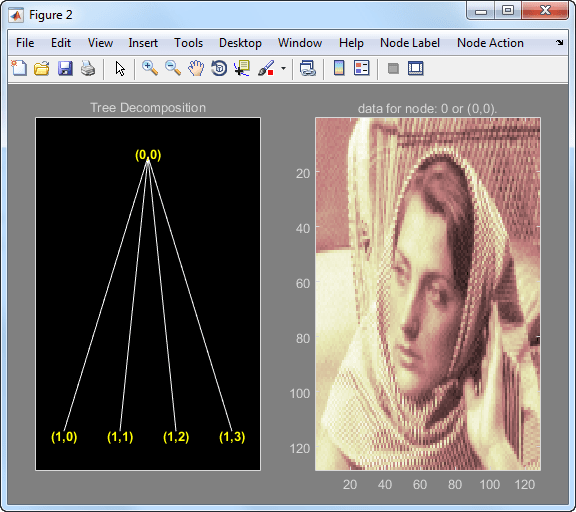

% Create a wavelet packets tree (2-D) load woman2 t = wpdec2(X,1,'sym4'); % Plot tree t. plot(t) % Change Node Label from Depth_Position to Index. % Click the node (1). You get the following figure.
