Скалограмма для непрерывного вейвлет-преобразования
Эта функция больше не рекомендуется. Использовать cwt вместо этого.
SC = wscalogram(TYPEPLOT,COEFS)
SC = wscalogram(TYPEPLOT,COEFS,'PropName1',PropVal1,...)
SC = wscalogram(TYPEPLOT,COEFS) вычисляет скалограмму SC который представляет процент энергии для каждого коэффициента. COEFS - матрица непрерывных вейвлет-коэффициентов (см. cwt).
Скалограмма получается вычислением:
S = abs(coefs.*coefs); SC = 100*S./sum(S(:))
Когда TYPEPLOT равно 'image', отображается масштабированное изображение скалограммы. Когда TYPEPLOT равно 'contour', отображается контурное представление скалограммы. В противном случае скалограмма возвращается без представления графика.
SC = wscalogram(TYPEPLOT,COEFS,'PropName1',PropVal1,...) позволяет изменять некоторые свойства. Допустимые варианты для PropName являются:
'scales' | Шкалы, используемые для CWT. |
'ydata' | Сигнал, используемый для CWT. |
'xdata' | x значений, соответствующих значениям сигнала. |
'power' | Положительная реальная стоимость. Значение по умолчанию равно нулю. |
Если power > 0, коэффициенты сначала нормализуются
coefs(k,:) = coefs(k,:)/(scales(k)^power)
и затем вычисляют скалограмму, как объяснено выше.

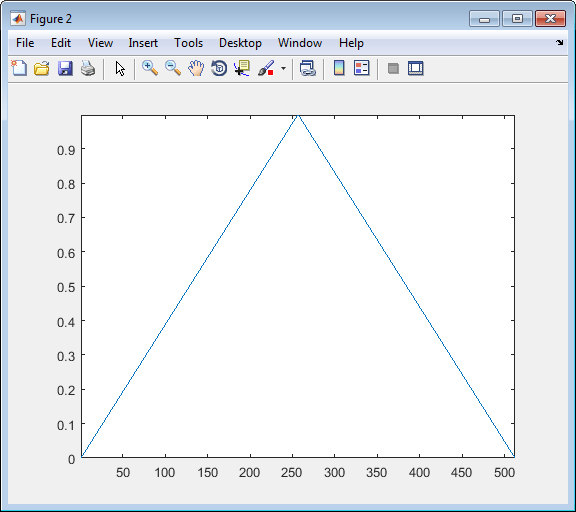

% Compute signal s t = linspace(-1,1,512); s = 1-abs(t); % Plot signal s figure; plot(s), axis tight
% Compute coefficients COEFS using cwt
COEFS = cwt(s,1:32,'cgau4');

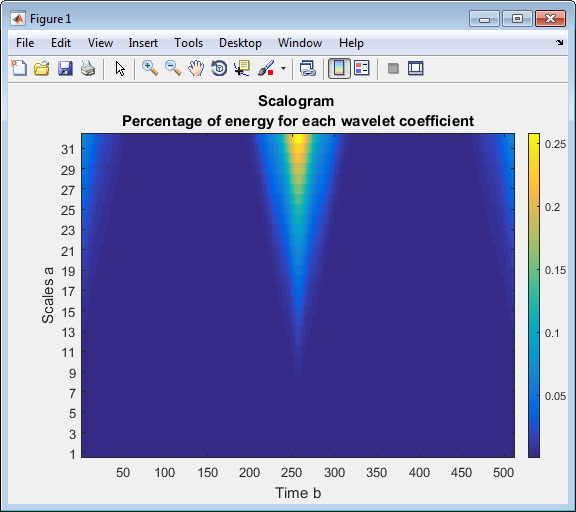

% Compute and plot the scalogram (image option)
figure;
SC = wscalogram('image',COEFS);

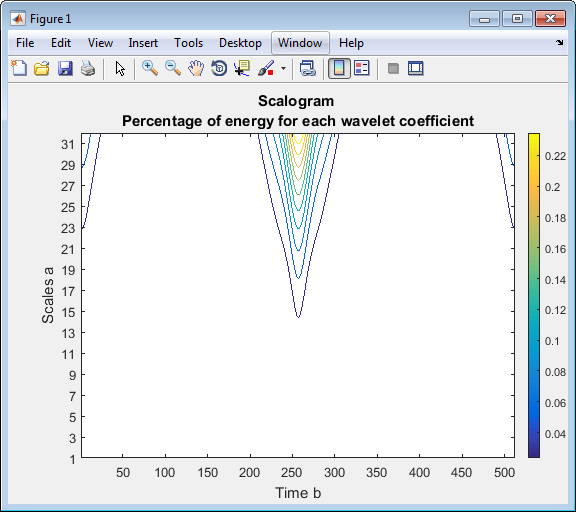

% Compute and plot the scalogram (contour option)
figure;
SC = wscalogram('contour',COEFS);
