Декодер CRC LTE

Обнаружение ошибок во входных выборках с помощью контрольной суммы

Библиотека:
Беспроводная панель инструментов HDL/обнаружение и исправление ошибок

Описание

Блок декодера CRC LTE вычисляет циклический избыточный контроль (CRC) и сравнивает его с добавленной контрольной суммой для каждого кадра отсчетов потоковых данных. Можно выбрать из многочленов, указанных в стандарте LTE TS 36.212 [1]. Блок обеспечивает аппаратно оптимизированную архитектуру и интерфейс.

Этот блок использует интерфейс потоковой выборки с шиной для соответствующих управляющих сигналов. Этот интерфейс позволяет блоку работать независимо от размера кадра и легко соединяться с другими беспроводными блоками HDL Toolbox™. Блок принимает и возвращает значение, представляющее одну выборку, и шину, содержащую три управляющих сигнала. Эти сигналы указывают на достоверность каждого образца и границы кадра. Чтобы преобразовать матрицу в поток выборок и эти управляющие сигналы, используйте блок Frame To Samples или whdlFramesToSamples функция. Полное описание интерфейса см. в разделе Потоковый пример интерфейса.

Порты

Вход

развернуть все

`data` - Входной образец
двоичный скаляр | беззнаковый целочисленный скаляр | двоичный вектор

Входная выборка, заданная как двоичный скаляр, беззнаковый целочисленный скаляр или двоичный вектор. Размер вектора должен быть меньше или равен длине многочлена. Длина CRC также должна быть разделена на размер вектора. Например, для типа полинома CRC24Aдопустимые размеры вектора - 24, 12, 8, 6, 4, 3, 2 и 1. Целочисленный ввод интерпретируется как двоичное слово. Например, векторный ввод [0 0 0 1 0 0 1 1] эквивалентно uint8 вход 19.

double и single поддерживаются для моделирования, но не для генерации кода HDL.

`ctrl` - Управляющие сигналы, сопровождающие поток проб
`samplecontrol` автобус

Управляющие сигналы, сопровождающие поток проб, указанные как samplecontrol Шина включает в себя start, end, и valid управляющие сигналы, которые указывают границы кадра и достоверность выборок.

start - Указывает начало входного кадра.
end - Указывает конец входного кадра
valid - Указывает, что данные на порте входных данных являются допустимыми

Дополнительные сведения см. в разделе Пример шины управления.

Типы данных: bus

Продукция

развернуть все

`data` - Выходной образец
двоичный скаляр | целочисленный скаляр | двоичный вектор

Выходная выборка, возвращенный двоичный скаляр, беззнаковый целочисленный скаляр или двоичный вектор того же типа данных и размера, что и входные выборки. Контрольная сумма удаляется с конца кадра.

double и single двоичные значения поддерживаются для моделирования, но не для генерации кода HDL.

`ctrl` - Управляющие сигналы, сопровождающие поток проб
`samplecontrol` автобус

Управляющие сигналы, сопровождающие поток проб, возвращаемые в виде samplecontrol Шина включает в себя start, end, и valid управляющие сигналы, которые указывают границы кадра и достоверность выборок.

start - Указывает начало выходного кадра.
end - Указывает конец выходного кадра
valid - Указывает, что данные порта выходных данных являются допустимыми

Дополнительные сведения см. в разделе Пример шины управления.

Типы данных: bus

`err` - Индикатор несоответствия контрольной суммы
двоичный скаляр | целочисленный скаляр

Индикатор несоответствия контрольной суммы, возвращаемый как двоичный скаляр или целочисленный скаляр. При выборе параметра Full checksum mismatch этот порт возвращает целочисленный результат XOR вычисленной контрольной суммы по отношению к добавленной контрольной сумме. Значение err допустимо, когда ctrl.end равно 1 (true). Тип данных этого порта соответствует типу данных входных выборок.

Параметры

развернуть все

`CRC Type` - Кодировать многочлен
`CRC16` (по умолчанию) | `CRC8` | `CRC24A` | `CRC24B`

Опциями полинома кодирования являются четыре типа CRC, описанные в стандарте TS 36.212 [1] LTE, раздел 5.1.1.

`Full checksum mismatch` - Возврат информации о битовом несоответствии
off (по умолчанию) | on

Если этот параметр не выбран, порт err возвращает логическое значение, указывающее на несоответствие битов контрольной суммы после применения маски CRC. При выборе этого параметра порт err возвращает целое число, представляющее расположение битовых несовпадений в контрольной сумме.

`CRC Mask` - Маска, примененная к контрольной сумме
0 (по умолчанию) | целое число от 0 до ^2CRCLength - 1

Маска, применяемая к контрольной сумме, заданная как целое число, представляющее двоичное слово от 0 до ^2CRCLength - 1. Эта маска обычно является временным идентификатором радиосети (RNTI).

Зависимости

Этот параметр появляется при сбросе полного несоответствия контрольной суммы.

Примеры модели

Check for CRC Errors in Streaming Samples

Проверка ошибок CRC в потоковой выборке

Используйте блок декодера CRC LTE для проверки закодированных данных и сравните аппаратную конструкцию с результатами Toolbox™ LTE. Рабочий процесс выполняется следующим образом:

Алгоритмы

развернуть все

При использовании векторного или целочисленного ввода блок реализует параллельный алгоритм CRC [2]. Внедрение совпадает с алгоритмом, используемым Коммуникациями, Toolbox™ блокирует Общий Генератор CRC HDL Оптимизированный и Общий Датчик Синдрома CRC Оптимизированная HDL.

Для обеспечения высокой пропускной способности современных систем связи блок реализует алгоритм CRC с параллельной архитектурой. Эта архитектура рекурсивно вычисляет М битов контрольной суммы CRC для каждого W входных битов. В конце кадра к сообщению добавляется окончательный результат контрольной суммы. Для полинома длиной М вычисление рекурсивной контрольной суммы для W битов параллельно составляет

$X^{}' =_{} FW (\times) X$ (+) D.

_FW является матрицей M-by-M, которая выбирает элементы текущего состояния для вычисления полинома с новыми входными битами. D - вектор М-элемента, который обеспечивает новые входные биты, упорядоченные относительно полинома генератора и заполненные нулями. Блок реализует (×) с логическими И и (+) с логическими XOR.

Время ожидания

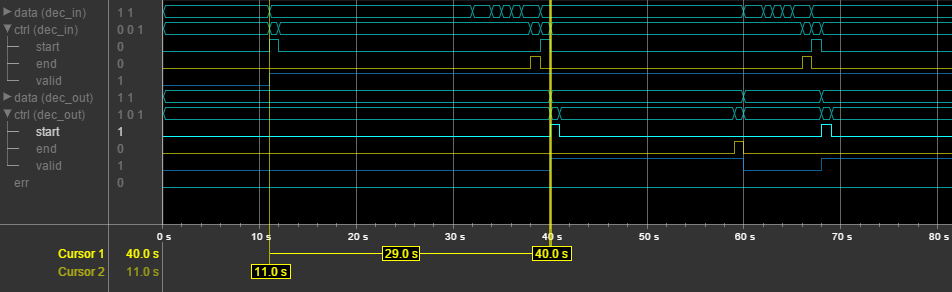

Эта форма сигнала показывает кадр из 40 выборок, вводимый двумя выборками одновременно, закодированный многочленом CRC16. Зазор между входными кадрами отсутствует. Выходной поток удалил контрольную сумму, поэтому существует восемь циклов между выходными кадрами. Задержка декодера равна 3*CRCLength/InputSize + 5, предполагая непрерывные допустимые входные выборки.

Работа

Эти данные о ресурсах и производительности представляют собой результаты синтеза генерируемого HDL для платы Xilinx ® ^Zynq ® -7000 ZC706. Реализация предназначена дляCRC24 полином, без несовпадения маски CRC или контрольной суммы вывода и скалярного ввода. В конструкции достигается тактовая частота 526,31 МГц.

Ресурс	Использование
LUT	210
LUTRAM	8
FFS	305
Блок ОЗУ (16K)	0

Больший размер входного вектора увеличивает пропускную способность и увеличивает использование ресурсов.

Ссылки

[1] 3GPP TS 36.212. «Мультиплексирование и канальное кодирование». Проект партнерства 3-го поколения; техническая спецификация на сеть радиодоступа группы; Усовершенствованный универсальный наземный радиодоступа (E-UTRA). URL: https://www.3gpp.org.

[2] Кампобелло, Джузеппе, Джузеппе Патане и Марко Руссо. «Параллельная реализация CRC». Транзакции IEEE на компьютерах. Том 52, № 10, октябрь 2003, стр. 1312-1319.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

Этот блок поддерживает генерацию кода C/C + + для режимов ускорения ^Simulink ® и быстрого ускорения, а также для генерации компонентов DPI.

Создание кода HDL
Создание кода Verilog и VHDL для проектов FPGA и ASIC с использованием Coder™ HDL.

HDL Coder™ предоставляет дополнительные опции конфигурации, которые влияют на реализацию HDL и синтезированную логику.

Архитектура HDL

Этот блок имеет единую архитектуру HDL по умолчанию.

Свойства блока HDL

ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках проекта. Распределенная конвейерная обработка не перераспределяет эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе ConstrainedOutputPipeline (кодер HDL).
InputPipeline	Количество входных ступеней трубопровода для вставки в сформированный код. Распределенная конвейерная обработка и конвейерная обработка с ограниченным выходом могут перемещать эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе InputPipeline (кодер HDL).
OutputPipeline	Количество выходных ступеней трубопровода для вставки в сформированный код. Распределенная конвейерная обработка и конвейерная обработка с ограниченным выходом могут перемещать эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе Выходной конвейер (кодер HDL).

См. также

Блоки

Кодер CRC LTE

Функции

lteCRCDecode(Панель инструментов LTE) | lteCRCEncode(Панель инструментов LTE)

Представлен в R2017b
