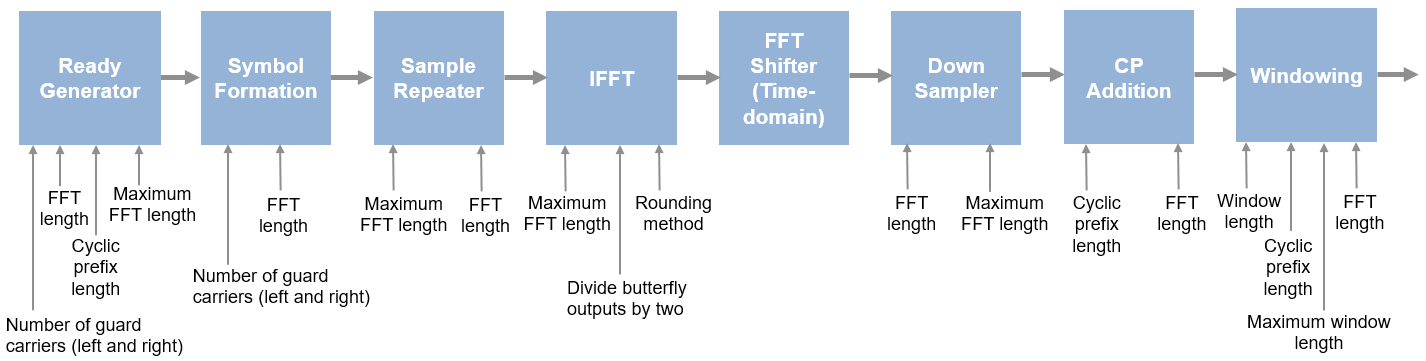

Подсистема Ready Generator управляет выборками входных данных путем вычисления количества активных поднесущих данных на основе этих входных параметров OFDM: длины FFT, длины CP, количества левых и правых защитных несущих и статуса вставки DC null.

При установке для параметра источника параметров OFDM значения Property, эти уравнения применяются.

При установке для параметра источника параметров OFDM значения Input port, эти уравнения применяются.

В этих уравнениях

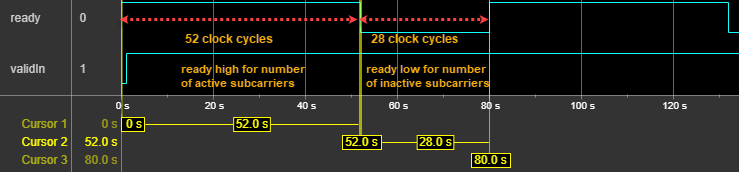

На этом рисунке показана генерация сигнала готовности для конфигурации блока по умолчанию (длина БПФ = 64, Длина циклического префикса = 16, Количество левых защитных поднесущих = 6, Количество правых защитных поднесущих = 5 и Вставить DC Null = on) со скалярным входом.

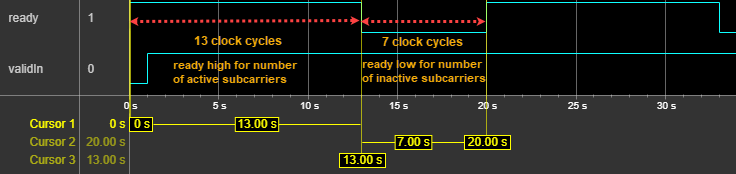

На этом рисунке показана генерация сигнала готовности для конфигурации блока по умолчанию (длина БПФ = 64, Длина циклического префикса = 16, Количество левых защитных поднесущих = 6, Количество правых защитных поднесущих = 5 и Вставить DC Null = on) с четырехэлементным векторным входом.

Блок хранит входные действительные данные активной поднесущей, считывает их и формирует символ длины БПФ путем размещения данных в центре и защитных поднесущих на краях символа на основе количества предоставленных значений левой и правой защитных поднесущих.

Этот блок повторяет число выборок длиной БПФ, пока не сформирует максимальную длину БПФ. Для этой операции блок сначала буферизирует входные выборки, а затем повторяет выборки на основе максимального значения длины БПФ. Этот механизм повторения помогает избежать масштабирования на входе блока БПФ. Этот блок является необязательным и доступен только в том случае, если для параметра источника параметров OFDM установлено значение Input port. При установке для параметра источника параметров OFDM значения Propertyзначение длины БПФ, предоставленное в блочной маске, устанавливается как максимальная длина БПФ. Блок не должен повторять выборки в этом контексте.

Например, если длина БПФ равна 128, а максимальная длина БПФ равна 2048, каждый символ OFDM состоит из 128 выборок. Блок преобразует эти 128 выборок в 2048 выборок путем повторения 128 выборок 16 раз. После того как блок генерирует 2048 выборок данных, он посылает данные и действительные входные сигналы в следующий блок.

Блок IFFT преобразует сигнал частотной области в сигнал временной области. Блок поддерживает длину БПФ как мощность 2, в диапазоне от 8 до 65, 536.

Вывод «Разделить бабочку» на два параметра определяет, реализует ли БПФ общий масштабный коэффициент 1/N путем деления выходного сигнала каждого умножения бабочки на два. Эта регулировка поддерживает выход IFFT в том же диапазоне амплитуд, что и его вход. При очистке выходов «Разделить бабочки» по двум параметрам блок позволяет избежать переполнения, увеличивая длину слова на 1 бит после каждого умножения бабочек.

Обычно приемопередатчики выполняют сдвиг БПФ в частотной области. Однако этот способ требует памяти и вводит задержку, связанную с размером БПФ. Вместо этого приемопередатчик может выполнять ту же самую операцию во временной области, используя свойство сдвига частоты преобразований Фурье. Смещение функции в одной области соответствует умножению на сложную экспоненциальную функцию в другой области. Чтобы уменьшить аппаратные ресурсы и задержку, этот блок выполняет сдвиг БПФ путем умножения отсчетов временной области на сложную экспоненциальную функцию.

Эти уравнения описывают сдвиг БПФ. Уравнение для N-точечного БПФ

Для сдвига БПФ N/2 несущих в любом направлении, заменить $$k=\frac{k}{\mathrm{}}$$− N2, в результате чего

Это уравнение упрощает

Поскольку $${\displaystyle \underset{\mathrm{}}{\overset{\mathrm{}}{}}\mathrm{\sum n=0N-1x}(n{)}^{\frac{e\mathrm{}-}{}}}$$j2xeonnkN эквивалентно $$F[$$x (n)]$${,}^{}а\mathrm{}$$ejpi = − 1, это уравнение упрощает

Окончательное уравнение показывает, что сдвиг БПФ во временной области упрощается до умножения на (-1) n. Поэтому блок реализует сдвиг БПФ путем умножения отсчетов временной области либо на + 1, либо на -1.

Этот блок отсчитывает максимальное число выборок длины БПФ до числа выборок длины БПФ. Этот блок является необязательным и доступен только тогда, когда параметр источника параметров OFDM установлен в Input port. Когда источник параметров OFDM установлен в Propertyзначение длины БПФ, предоставленное в блочной маске, рассматривается как максимальная длина БПФ. Таким образом, нет необходимости понижать выборку в этом контексте.

Например, блок работает с длиной БПФ 128, а максимальная длина БПФ 2048. Здесь входной сигнал составляет 2048 выборок, и он должен быть понижен до длины 128 БПФ. Итак, блок выборок 1 выборка на каждые 16 выборок.

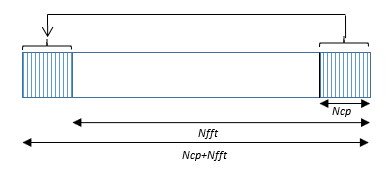

Добавление циклического префикса представляет собой процесс добавления последних выборок символа OFDM в качестве префикса к каждому символу OFDM. На этих фигурах показано добавление CP для символа OFDM с выборками Nfft и выборками CP NCP.

Когда блок модулятора OFDM работает через Input portпри выборе используется параметр Maximum FFT length, чтобы избежать множественных IFFT.

Обработка окон уменьшает спектральный повторный рост или коэффициент утечки соседнего канала (ACLR) сигнала OFDM. Окно является необязательным и поддерживает скалярные и векторные входы. Чтобы включить оконную обработку, выберите параметр Оконная обработка.

Блоки выполняют оконную обработку символов OFDM с добавлением CP. Для получения дополнительной информации о оконной обработке см. блок основной полосы частот модулятора OFDM.

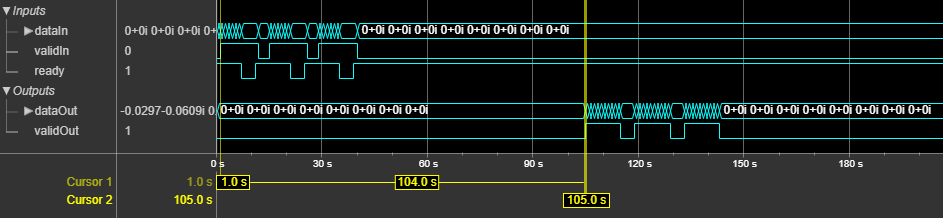

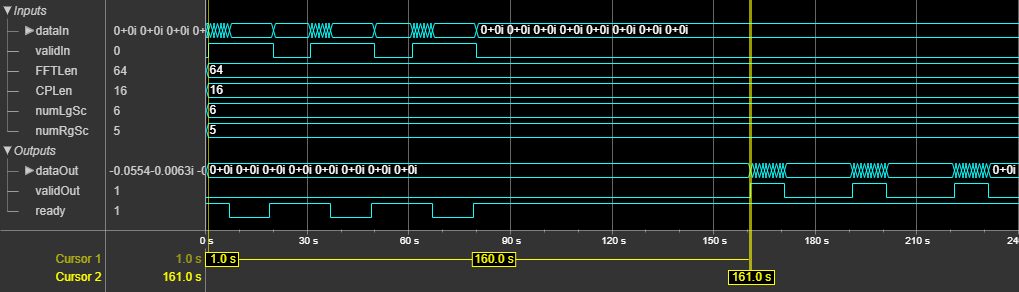

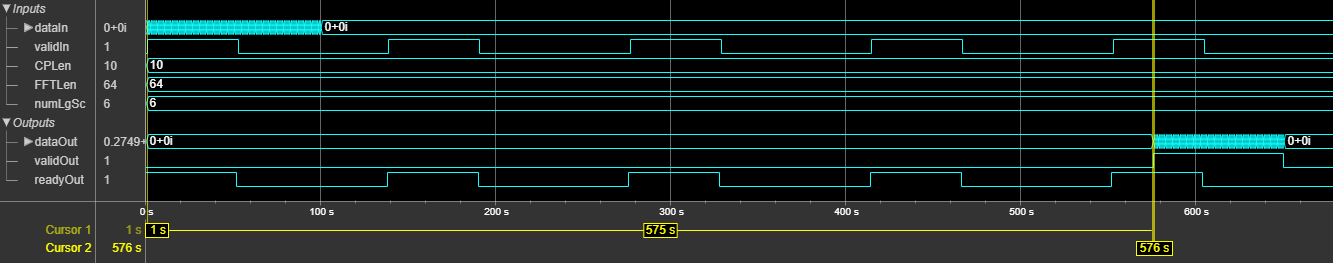

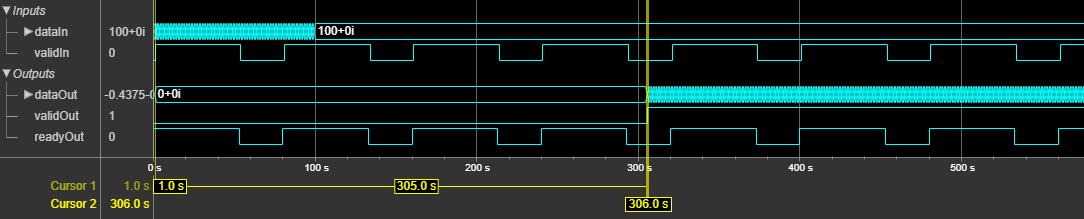

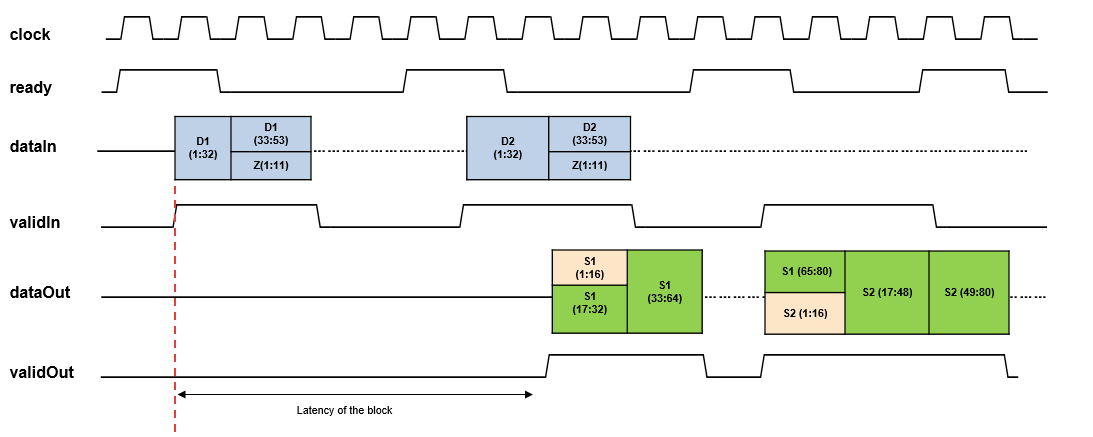

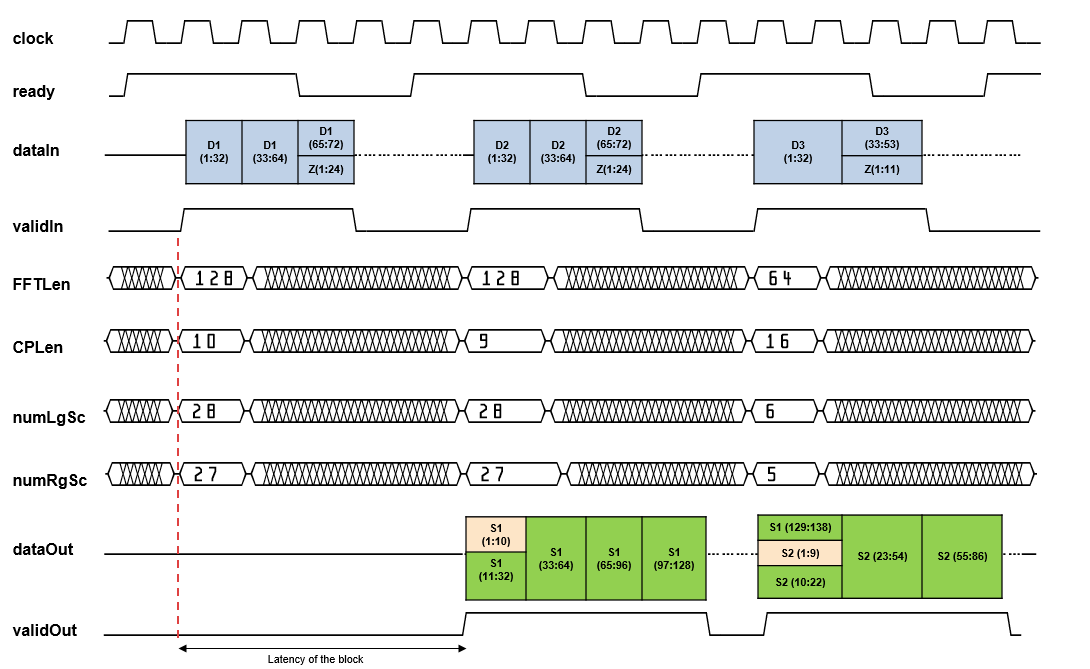

Задержка блока зависит от типа ввода: скалярный или векторный.

Производительность синтезированного HDL-кода зависит от цели и вариантов синтеза. Тип входных данных, используемый в этом примере для генерации кода HDL: fixdt(1,16,14).

В этой таблице показаны результаты синтеза данных о ресурсах и производительности при использовании блока с конфигурацией по умолчанию для скалярного ввода и восьмиэлементного ввода векторов столбцов. Созданный HDL предназначен для платы оценки Xilinx ® ^Zynq ® - 7000 ZC706 .
