wlanLSIG

Генерация сигнала L-SIG

свернуть все на странице

Синтаксис

[y, bits] = wlanLSIG (cfgFormat)

Описание

пример

[y, bits] = wlanLSIG(cfgFormat) генерирует L-SIG[1] форму сигнала временной области с использованием указанного объекта конфигурации.

Примеры

свернуть все

Открыть сценарий в реальном времени

Формирование формы сигнала L-SIG для пакета формата передачи VHT 80 МГц.

cfgVHT = wlanVHTConfig;
cfgVHT.ChannelBandwidth = 'CBW80';
lsigOut = wlanLSIG(cfgVHT);
size(lsigOut)
ans = 1×2

   320     1

Возвращенный сигнал L-SIG содержит один символ с 320 комплексными выборками для полосы пропускания канала 80 МГц.

Открыть сценарий в реальном времени

Создание объекта конфигурации, отличного от HT. Дефолт MCS равно 0.

cfg = wlanNonHTConfig
cfg =
  wlanNonHTConfig with properties:

                Modulation: 'OFDM'
          ChannelBandwidth: 'CBW20'
                       MCS: 0
                PSDULength: 1000
       NumTransmitAntennas: 1
    SignalChannelBandwidth: 0

Генерация формы сигнала L-SIG и информационных битов. Извлеките скорость из возвращенных битов. Информация о скорости содержится в первых четырех битах.

[y,bits] = wlanLSIG(cfg);
rateBits = bits(1:4)
rateBits = 4x1 int8 column vector

   1
   1
   0
   1

Как определено в IEEE Std 802.11™-2012, таблица 18-6, значение [1 1 0 1] соответствует скорости 6 Мбит/с для интервала канала 20 МГц.

Изменение MCS 7, затем регенерируют форму сигнала L-SIG и информационные биты. Извлеките скорость из возвращенных битов и проанализируйте. Информация о скорости содержится в первых четырех битах.

cfg.MCS = 7
cfg =
  wlanNonHTConfig with properties:

                Modulation: 'OFDM'
          ChannelBandwidth: 'CBW20'
                       MCS: 7
                PSDULength: 1000
       NumTransmitAntennas: 1
    SignalChannelBandwidth: 0


[y,bits] = wlanLSIG(cfg);

rateBits = bits(1:4)
rateBits = 4x1 int8 column vector

   0
   0
   1
   1

Как определено в IEEE Std 802.11-2012, таблица 18-6, значение [0 0 1 1] соответствует скорости 54 Мбит/с для интервала канала 20 МГц.

Входные аргументы

свернуть все

Конфигурация формата, указанная как wlanVHTConfig, wlanHTConfig, или wlanNonHTConfig объект.

Пример: wlanVHTConfig

Выходные аргументы

свернуть все

L-SIG сигнал временной области, возвращаемый в виде матрицы NS-by-NT. NS - количество выборок временной области, NT - количество передающих антенн.

NS пропорционален полосе пропускания канала.

ChannelBandwidthНЕ УТОЧНЕНО
'CBW5', 'CBW10', 'CBW20'80
'CBW40'160
'CBW80'320
'CBW160'640

Типы данных: double
Поддержка комплексного номера: Да

Биты сигнализации из поля унаследованного сигнала, возвращенные в виде вектора столбца 24 на 1 бит. Описание битового поля см. в документе L-SIG.

Типы данных: int8

Подробнее

свернуть все

L-SIG

Устаревший сигнал (L-SIG) область является третьей областью 802.11™ устаревшая преамбула OFDM PLCP. Он состоит из 24 битов, которые содержат информацию о скорости, длине и четности. L-SIG является компонентом HE, VHT, HT и не-HT PPDU. Передается с использованием модуляции BPSK со скоростью 1/2 двоичного сверточного кодирования (BCC).

L-SIG является одним символом OFDM с длительностью, которая изменяется в зависимости от полосы пропускания канала.

Полоса пропускания канала (МГц)Частотный интервал поднесущих, ΔF (кГц)Период быстрого преобразования Фурье (БПФ) (TFFT  =   1/ΔF)Продолжительность защитного интервала (GI) (TGI  = TFFT/4  )Длительность L-SIG (TSIGNAL  = TGI  + TFFT)
20, 40, 80 и 160312.53,2 мкс0,8 мкс4 мкс
10156.256,4 мкс1,6 мкс8 мкс
578.12512,8 мкс3,2 мкс16 мкс

L-SIG содержит пакетную информацию для принятой конфигурации,

  • Биты от 0 до 3 задают скорость передачи данных (скорость модуляции и кодирования) для формата, отличного от HT.

    Скорость (биты 0-3)Модуляция

    Скорость кодирования (R)

    		Скорость передачи данных (Мбит/с)
    Полоса пропускания канала 20 МГцПолоса пропускания канала 10 МГцПолоса пропускания канала 5 МГц
    1101BPSK1/2631.5
    1111BPSK3/494.52.25
    0101QPSK1/21263
    0111QPSK3/41894.5
    100116-QAM1/224126
    101116-QAM3/436189
    000164-QAM2/3482412
    001164-QAM3/4542713.5

    Для форматов HT и VHT биты скорости L-SIG устанавливаются в '1 1 0 1'. Информация о скорости передачи данных для форматов HT и VHT передается в специфичных для формата полях сигнализации.

  • Бит 4 зарезервирован для использования в будущем.

  • Биты с 5 по 16:

    • Для не-HT укажите длину данных (объем данных, передаваемых в октетах), как описано в таблице 17-1 и разделе 10.26.4 IEEE ® Std 802.11-2016.

    • Для HT-mixed укажите время передачи, как описано в разделах 19.3.9.3.5 и 10.26.4 стандарта IEEE Standd 802.11-2016.

    • Для VHT укажите время передачи, как описано в разделе 21.3.8.2.4 стандарта IEEE Standd 802.11-2016.

  • Бит 17 имеет четную четность битов от 0 до 16.

  • Биты 18-23 содержат все нули для хвостовых битов сигнала.

Примечание

Добавлены поля сигнализации для HT (wlanHTSIG) и VHT (wlanVHTSIGA, wlanVHTSIGB) форматы предоставляют информацию о скорости передачи данных и конфигурации для этих форматов.

  • Для смешанного формата HT в разделе 19.3.9.4.3 стандарта IEEE 802.11-2016 описаны настройки битов HT-SIG.

  • Для формата VHT в разделах 21.3.8.3.3 и 21.3.8.3.6 стандарта IEEE 802.11-2016 описаны настройки битов для полей VHT-SIG-A и VHT-SIG-B соответственно.

Алгоритмы

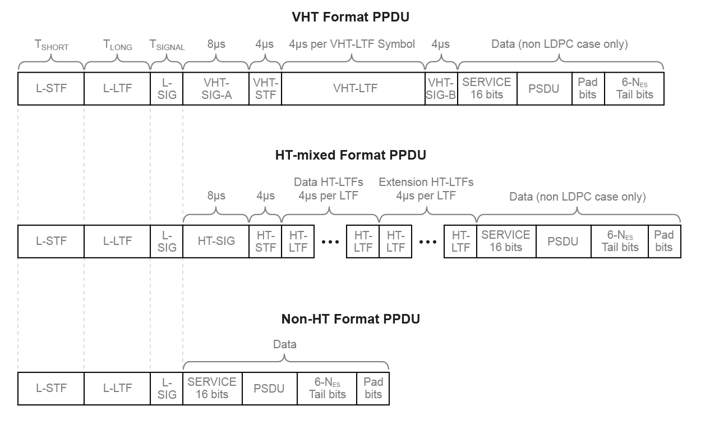

L-SIG следует за L-STF и L-LTF преамбулы в структуре пакета.

Для получения подробной информации об алгоритме обработки передачи L-SIG см.:

  • Формат УКВ - см. стандарт IEEE 802.11ac™-2013 [1], раздел 22.3.8.2.4

  • Формат HT - см. IEEE Std 802.11-2012 [2], разделы 20.3.9.3.5

  • не-HT формат - см. IEEE Std 802.11-2012 [2], разделы 18.3.4

wlanLSIG функция выполняет обработку передатчика в поле L-SIG и выводит сигнал временной области.

Ссылки

[1] Стандарт IEEE Std 802.11ac™-2013 IEEE для информационных технологий - Телекоммуникации и обмен информацией между системами - Локальные и городские сети - Особые требования - Часть 11: Спецификации управления доступом к среде беспроводной локальной сети (MAC) и физического уровня (PHY) - Поправка 4: Усовершенствования для очень высокой пропускной способности для работы в диапазонах ниже

[2] IEEE Std 802.11™-2016 (версия IEEE Std 802.11-2012). «Часть 11: Спецификации управления доступом к среде беспроводной локальной сети (MAC) и физического уровня (PHY)». Стандарт IEEE для информационных технологий - Телекоммуникации и обмен информацией между системами - Локальные и городские сети - Особые требования.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью MATLAB ® Coder™

.

См. также

| | | |

Представлен в R2015b

[1] IEEE Std 802.11-2012 Адаптирован и переиздан с разрешения IEEE. Авторское право IEEE 2012. Все права защищены.
