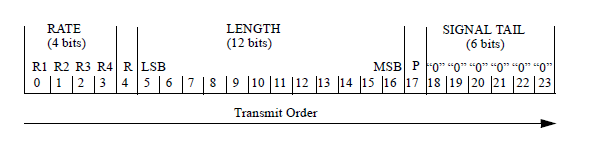

Восстановление информации L-SIG, передаваемой в шумном канале 2x2 MIMO, и вычисление количества битовых ошибок, присутствующих в принятых информационных битах.

Установите полосу пропускания канала и частоту дискретизации.

chanBW = 'CBW40';
fs = 40e6;

Создайте объект конфигурации VHT, соответствующий каналу MIMO 40 МГц 2x2.

vht = wlanVHTConfig( ...
    'ChannelBandwidth',chanBW, ...
    'NumTransmitAntennas',2, ...
    'NumSpaceTimeStreams',2);

Генерация сигналов поля L-LTF и L-SIG.

txLLTF = wlanLLTF(vht);
[txLSIG,txLSIGData] = wlanLSIG(vht);

Создайте канал 2x2 TGac и канал AWGN с SNR = 10 дБ.

tgacChan = wlanTGacChannel('SampleRate',fs,'ChannelBandwidth',chanBW, ...
    'NumTransmitAntennas',2,'NumReceiveAntennas',2);

chNoise = comm.AWGNChannel('NoiseMethod','Signal to noise ratio (SNR)',...
    'SNR',10);

Пропускайте сигналы через шумный канал с многолучевым замиранием 2x2.

rxLLTF = chNoise(tgacChan(txLLTF));
rxLSIG = chNoise(tgacChan(txLSIG));

Добавьте дополнительный белый шум, соответствующий приемнику с показателем шума 9 дБ. Дисперсия шума равна k * T * B * F, где k - постоянная Больцмана, T - температура окружающей среды, B - полоса пропускания канала (частота дискретизации), F - показатель шума приемника.

nVar = 10^((-228.6+10*log10(290) + 10*log10(fs) + 9 )/10);
rxNoise = comm.AWGNChannel('NoiseMethod','Variance','Variance',nVar);

rxLLTF = rxNoise(rxLLTF);
rxLSIG = rxNoise(rxLSIG);

Оценка канала выполняется на основе L-LTF.

demodLLTF = wlanLLTFDemodulate(rxLLTF,chanBW,1);
chanEst = wlanLLTFChannelEstimate(demodLLTF,chanBW);

Восстановите информационные биты L-SIG.

rxLSIGData = wlanLSIGRecover(rxLSIG,chanEst,0.1,chanBW);

Убедитесь в отсутствии битовых ошибок в восстановленных данных L-SIG.

numErrors = biterr(txLSIGData,rxLSIGData)

numErrors = 0

Восстановление информации L-SIG с помощью алгоритма корректора нулевого давления. Вычислите количество битовых ошибок в полученных данных.

Создайте объект конфигурации HT.

cfgHT = wlanHTConfig;

Создайте поле L-SIG и передайте его через канал AWGN.

[txLSIG,txLSIGData] = wlanLSIG(cfgHT);
rxSIG = awgn(txLSIG,20);

Восстановите поле L-SIG с помощью алгоритма нулевого форсирования. Оценка канала является вектором единиц, потому что замирание не было введено.

chEst = ones(52,1);
noiseVarEst = 0.1;
rxLSIGData = wlanLSIGRecover(rxSIG,chEst,noiseVarEst,'CBW20','EqualizationMethod','ZF');

Убедитесь в отсутствии битовых ошибок в восстановленных данных L-SIG.

numErrors = biterr(txLSIGData,rxLSIGData)

numErrors = 0

Восстановите поле L-SIG в канале, который вводит фиксированный сдвиг фазы и частоты.

Создайте объект конфигурации VHT, соответствующий каналу SISO 160 МГц. Создайте переданное поле L-SIG.

cfgVHT = wlanVHTConfig('ChannelBandwidth','CBW160');
txLSIG = wlanLSIG(cfgVHT);

Чтобы ввести смещение фазы 45 градусов и смещение частоты 100 Гц, создайте объект System со смещением фазы и частоты.

pfOffset = comm.PhaseFrequencyOffset('SampleRate',160e6,'PhaseOffset',45, ...
    'FrequencyOffset',100);

Ввести фазовые и частотные смещения в переданное поле L-SIG, затем пропустить его через канал AWGN.

rxSIG = awgn(pfOffset(txLSIG),20);

Восстановите информационные биты L-SIG, состояние проверки отказа и выровненные символы, отключив отслеживание фазы пилот-сигнала.

chEst = ones(416,1);
noiseVarEst = 0.01;
[recBits,failCheck,eqSym] = wlanLSIGRecover(rxSIG,chEst,noiseVarEst,'CBW160','PilotPhaseTracking','None');

Убедитесь, что L-SIG прошел проверку на отказ.

disp(failCheck)

   0

Визуализируйте фазовое смещение путем печати выровненных символов.

scatterplot(eqSym)
grid
