wlanVHTLTF

Генерация сигнала VHT-LTF

свернуть все на странице

Синтаксис

y = wlanVHTLTF (cfg)

Описание

пример

y = wlanVHTLTF(cfg) производит VHT-LTF [] 1пространственно-временная форма волны для указанного объекта конфигурации. Подробные сведения о формировании формы сигнала см. в разделе Обработка VHT-LTF.

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте объект конфигурации VHT с пропускной способностью канала 80 МГц.

cfgVHT = wlanVHTConfig;
cfgVHT.ChannelBandwidth = 'CBW80';

Генерация сигнала VHT-LTF.

vltfOut = wlanVHTLTF(cfgVHT);
size(vltfOut)
ans = 1×2

   320     1

Сигнал 80 МГц представляет собой один символ OFDM с 320 комплексными выходными выборками.

Входные аргументы

свернуть все

Конфигурация формата, указанная как wlanVHTConfig объект.

Выходные аргументы

свернуть все

VHT-LTF сигнал временной области, возвращаемый в виде матрицы (NS  × NVHTLTF) by-NT. NS - количество выборок временной области на NVHTLTF, где NVHTLTF - количество символов OFDM в VHT-LTF. NT - количество передающих антенн.

NS пропорционален полосе пропускания канала.

ChannelBandwidthНЕ УТОЧНЕНО
'CBW20'80
'CBW40'160
'CBW80'320
'CBW160'640

Подробные сведения о формировании формы сигнала см. в разделе Обработка VHT-LTF.

Типы данных: double
Поддержка комплексного номера: Да

Подробнее

свернуть все

VHT-LTF

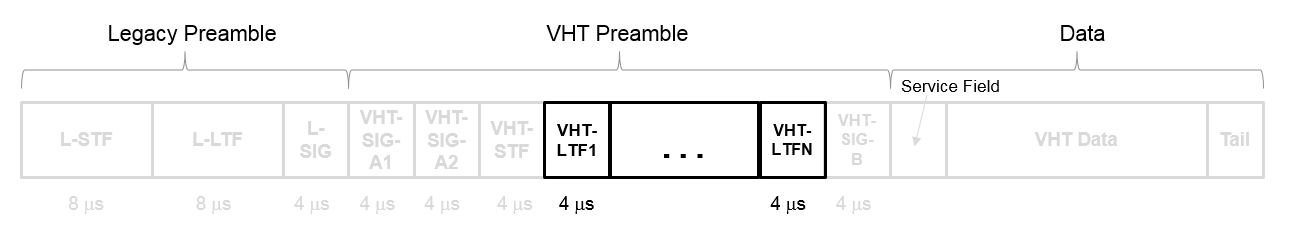

Очень высокая пропускная способность длинного обучающего поля (VHT-LTF) расположена между VHT-STF и VHT-SIG-B частью пакета VHT.

Он используется для оценки канала MIMO и отслеживания пилотной поднесущей. VHT-LTF включает в себя один обучающий символ длиной VHT для каждого пространственного потока, указанного выбранной MCS. Длина каждого символа составляет 4 мкс. В VHT-LTF допускается максимум восемь символов.

Подробное описание VHT-LTF см. в разделе 21.3.8.3.5 стандарта IEEE ® Std 802.11™-2016.

Алгоритмы

свернуть все

Обработка VHT-LTF

VHT-LTF используется для оценки канала MIMO и отслеживания поднесущих пилот-сигнала. Количество OFDM-символов в VHT-LTF (NVHTLTF) получают из общего числа пространственно-временных потоков (NSTS_Total). NSTS_Total = StartNSTS (u) для пользователя u, u = 0,..., NUsers-1 и NSTS (u) - количество пространственно-временных потоков на пользователя.

NSTS_TotalNVHTLTF
11
22
34
44
56
66
78
88

Для алгоритма детали относятся к Станд. IEEE 802.11ac™-2013 [1], Раздел 22.3.4.7.

Ссылки

[1] Стандарт IEEE Std 802.11ac™-2013 IEEE для информационных технологий - Телекоммуникации и обмен информацией между системами - Локальные и городские сети - Особые требования - Часть 11: Спецификации управления доступом к среде беспроводной локальной сети (MAC) и физического уровня (PHY) - Поправка 4: Усовершенствования для очень высокой пропускной способности для работы в диапазонах ниже

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью MATLAB ® Coder™

.

См. также

| | | | |

Представлен в R2015b

[1] IEEE Std 802.11ac-2013 Адаптирован и переиздан с разрешения IEEE. Авторское право IEEE 2013. Все права защищены.
