Формирование сигнала VHT-STF
Создайте объект конфигурации VHT с пропускной способностью канала 80 МГц. Создайте и постройте график сигнала VHT-STF.
cfgVHT = wlanVHTConfig; cfgVHT.ChannelBandwidth = 'CBW80'; vstfOut = wlanVHTSTF(cfgVHT); size(vstfOut); plot(abs(vstfOut)) xlabel('Samples') ylabel('Amplitude')
Сигнал 80 МГц представляет собой один символ OFDM с 320 комплексными выходными выборками во временной области. Форма сигнала содержит повторяющуюся короткую схему поля тренировки.

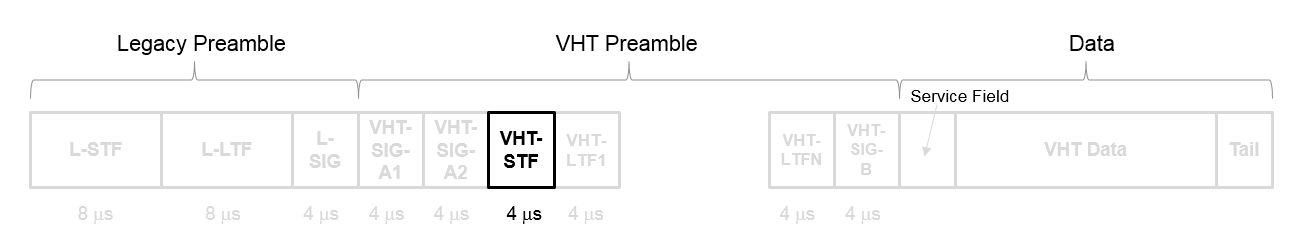

Очень высокое пропускное поле короткой тренировки (VHT-STF) является единственным символом OFDM (длиной 4 мкс), который используется для улучшения оценки автоматической регулировки усиления в MIMO-передаче. Он расположен между частями VHT-SIG-A и VHT-LTF пакета VHT.
Последовательность частотной области, используемая для построения VHT-STF для передачи 20 МГц, идентична последовательности L-STF. Повторяющиеся последовательности L-STF сдвигаются по частоте и вращаются по фазе для поддержки передач VHT для полос пропускания канала 40 МГц, 80 МГц и 160 МГц. Как таковые, L-STF и HT-STF являются подмножествами VHT-STF.
Подробное описание VHT-STF см. в разделе 21.3.8.3.4 стандарта IEEE ® Std 802.11™-2016.
[1] Стандарт IEEE Std 802.11ac™-2013 IEEE для информационных технологий - Телекоммуникации и обмен информацией между системами - Локальные и городские сети - Особые требования - Часть 11: Спецификации управления доступом к среде беспроводной локальной сети (MAC) и физического уровня (PHY) - Поправка 4: Усовершенствования для очень высокой пропускной способности для работы в диапазонах ниже
[1] IEEE Std 802.11ac-2013 Адаптирован и переиздан с разрешения IEEE. Авторское право IEEE 2013. Все права защищены.
