Создание, изменение, визуализация и экспорт форм сигналов WLAN
Приложение WLAN Waveform Generator позволяет создавать, ухудшать, визуализировать и экспортировать 802.11™ формы IEEE ®.
Приложение предоставляет эти возможности с помощью приложения Wireless Waveform Generator, настроенного для генерации формы сигнала WLAN. С помощью приложения можно:
Создайте сигналы IEEE 802.11ax™, как указано в [1].
Произведите IEEE 802.11ac™, 802.11ad™, 802.11n™, 802.11p™, 802.11a™, 802.11g™, 802.11j™, и 802.11b™ формы волны, как определено в [2].
Создайте сигналы IEEE 802.11ah™, как указано в [3].
Экспорт формы сигнала WLAN в рабочую область или в .mat или .bb файл.
Экспорт параметров генерации формы сигнала WLAN в выполняемый сценарий MATLAB ®.
Примечание
Скрипт MATLAB можно использовать для программной генерации формы сигнала из командной строки без приложения.
Визуализация формы сигнала WLAN во временной области, анализаторе спектра и диаграммах созвездий.
Визуализация блока ресурсов (RU) и назначения поднесущих в форме сигнала IEEE 802.11ax.
Искажение формы сигнала WLAN путем добавления РЧ-нарушений, таких как AWGN, фазовый сдвиг, сдвиг частоты, сдвиг постоянного тока, дисбаланс IQ и неснимая кубическая нелинейность.
Создайте сигнал WLAN, который можно передать с помощью подключенного лабораторного тестового прибора. Приложение может передавать сигнал с помощью инструментов, поддерживаемых rfsiggen(Панель инструментов управления приборами). Для использования функции передачи в приложении требуется программное обеспечение Instrument Control Toolbox™. Дополнительные сведения см. в документации по инструменту управления приборами.
Для создания, изменения, визуализации и экспорта сигналов, отличных от сигналов WLAN, необходимо изменить конфигурацию приложения. Полный список функций см. в приложении Wireless Waveform Generator.
Дополнительные сведения см. в разделе Использование приложения Wireless Waveform Generator.
MATLAB Toolstrip: На вкладке Приложения в разделе Обработка сигналов и связь щелкните значок приложения.
Командная строка MATLAB: Ввод wirelessWaveformGenerator. Эта команда открывает приложение Wireless Waveform Generator. Чтобы настроить приложение для генерации формы сигнала WLAN, в разделе Waveform Type выберите один из форматов в WLAN (IEEE 802.11).
В этом примере показано, как генерировать сигналы IEEE ® 802.11™ с помощью приложения WLAN Waveform Generator.
Открыть приложение WLAN Waveform Generator
На вкладке «Приложения» панели инструментов MATLAB ® выберите значок приложения Генератор сигналов WLAN в разделе Обработка сигналов и связь. При выборе этой опции открывается приложение Wireless Waveform Generator, настроенное для генерации формы сигнала WLAN.
Выберите формат IEEE 802.11 PHY
Выберите формат PHY создаваемой формы сигнала, выбрав один из форматов в WLAN (IEEE 802.11) в разделе «Тип формы сигнала» на панели инструментов приложения. Приложение поддерживает эти форматы IEEE 802.11 PHY.
802.11ax
802.11ah
802.11ad
802.11n/ac
802.11p
802.11b/g
802.11a/g/j
Генерация форм сигналов WLAN
Задайте параметры передачи и конфигурации, указав параметры на вкладке Форма волны (Waveform) в левой панели приложения. Добавьте нарушения и выберите инструменты визуализации, указав параметры в разделе Создание (Generation) панели инструментов приложения. Чтобы визуализировать форму сигнала, щелкните Создать (Generate). Можно экспортировать сгенерированную форму сигнала и ее параметры, щелкнув Экспорт (Export). Форму сигнала можно экспортировать в:
Сценарий MATLAB с .m расширение
файл с .bb или .mat расширение
Рабочее пространство MATLAB как структура
Создание формы сигнала HE TB с настройками по умолчанию
На этом рисунке показаны результаты визуализации временной области и анализатора спектра для высокоэффективного сигнала на основе триггера (HE TB). Сигнал содержит один пакет. Размер RU равен 52 поднесущим, а индекс RU равен 3. Все остальные параметры передачи и конфигурации принимают значения по умолчанию.
Генерация сигнала SU HE ER с расширением пакета

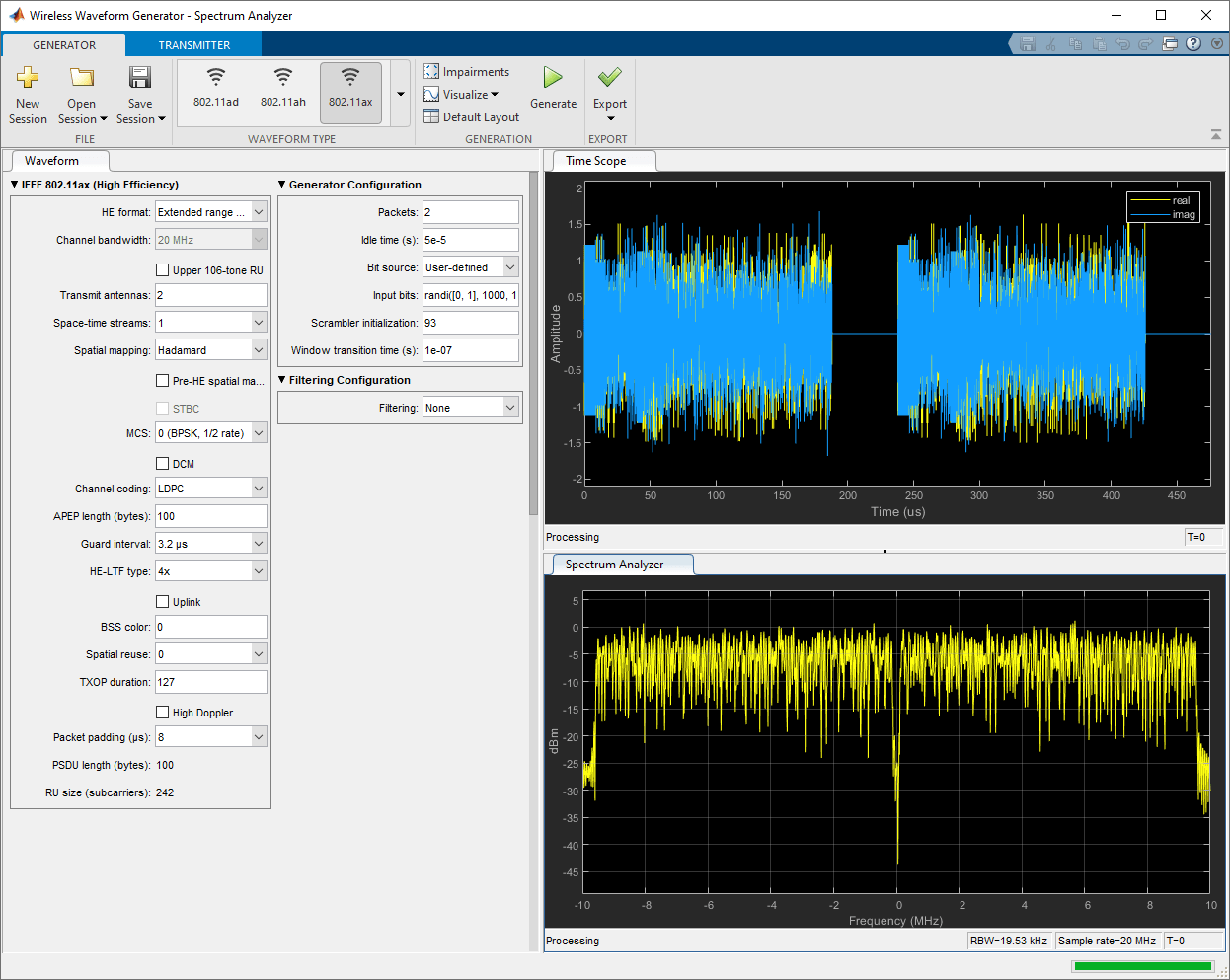

На этом рисунке показаны результаты визуализации области времени и анализатора спектра для высокоэффективной однопользовательской формы сигнала расширенного диапазона (HE ER SU). Форма сигнала содержит два пакета, разделенных временем ожидания 50 микросекунд, и содержит номинальное заполнение пакета 8 микросекунд для расширения пакета. Передача этой формы сигнала использует две антенны и пространственное отображение Адамара. Все остальные параметры формата и конфигурации принимают значения по умолчанию.
Генерация сигнала MU HE с помощью 10 передающих антенн
Это изображение показывает результаты визуализации назначения RU & Subcarrier для высокоэффективной многопользовательской (HE MU) формы сигнала, содержащей один пакет. Полоса пропускания передачи составляет 80 МГц, а количество антенн - 10, что требует настройки параметра циклических сдвигов (ns) Pre-HE. Передача включает в себя среднее значение в поле HE-Data. Индексы распределения определяют RU и назначение поднесущих. На этом рисунке показаны номера RU, размеры, индексы и назначенные пользователи, а также результат щелчка по первому RU в передаче. Все единицы ресурсов используют пространственное отображение Фурье. Пользователи, указанные индексами 1-3, используют индекс схемы модуляции и кодирования (MCS), равный 7, пользователь, указанный индексом 4, использует индекс MCS, равный 10, и пользователи, указанные индексами 5 и 6, используют индекс MCS, равный 11. Приложение отображает результирующую длину PSDU для каждого пользователя. Все остальные параметры формата и конфигурации принимают значения по умолчанию.
Передача сигнала WLAN
Для этой функции требуется программное обеспечение Toolbox™ управления приборами. Чтобы передать сгенерированную форму сигнала, перейдите на вкладку «Передатчик» на панели инструментов приложения и настройте приборы. Вы можете использовать любой инструмент, поддерживаемый rfsiggen(Панель инструментов управления приборами).
[1] P802.11ax/D4.1 IEEE. "Часть 11: Спецификации управления доступом к среде беспроводной локальной сети (MAC) и физического уровня (PHY). Поправка 1: Усовершенствования для высокоэффективной WLAN. " Проект стандарта на информационные технологии - телекоммуникации и обмен информацией между системами. Локальные и столичные сети - особые требования.
[2] IEEE Std 802.11-2016 (версия IEEE Std 802.11-2012). «Часть 11: Спецификации управления доступом к среде беспроводной локальной сети (MAC) и физического уровня (PHY)». Стандарт IEEE для информационных технологий - телекоммуникации и обмен информацией между системами. Локальные и столичные сети - особые требования.
[3] IEEE Std 802.11ah-2016 (Поправка к IEEE Std 802.11-2016 с поправками, внесенными IEEE Std 802.11ai™-2016). "Часть 11: Спецификации управления доступом к среде беспроводной локальной сети (MAC) и физического уровня (PHY). Поправка 2: Действие, освобожденное от действия лицензии на тактовую частоту Sub 1 ГГц. " Стандарт IEEE для информационных технологий - телекоммуникации и обмен информацией между системами. Локальные и столичные сети - особые требования.
