Создайте объект строения поставщика услуг по умолчанию.

carrier = nrCarrierConfig;

Укажите количество RB в ресурсной сетке поставщика услуг как 50, начало ресурсной сетки поставщика услуг связи относительно CRB 0 как 120 и номер паза как 25.

carrier.NSizeGrid = 50;
carrier.NStartGrid = 120;
carrier.NSlot = 25;

Создайте объект строения PUCCH формата 2 по умолчанию.

pucch2 = nrPUCCH2Config;

Укажите первый индекс символа в пазе передачи PUCCH как 7, и количество выделенных символов PUCCH как 2. Установите значения PRB, выделенных для PUCCH, в диапазоне от 40 до 45. Включите внутрислотовое скачкообразное изменение частоты и установите начальный индекс PRB второго скачка равным 20. Задайте тождества скремблирования DM-RS равным 1005.

pucch2.SymbolAllocation = [7 2];
pucch2.PRBSet = 40:45;
pucch2.FrequencyHopping = 'intraSlot';
pucch2.SecondHopStartPRB = 20;
pucch2.NID0 = 1005;

Сгенерируйте символы DM-RS формата PUCCH 2.

sym = nrPUCCHDMRS(carrier,pucch2)

sym = 48×1 complex

   0.7071 - 0.7071i
  -0.7071 + 0.7071i
  -0.7071 - 0.7071i
   0.7071 - 0.7071i
  -0.7071 - 0.7071i
   0.7071 - 0.7071i
   0.7071 - 0.7071i
   0.7071 - 0.7071i
   0.7071 - 0.7071i
  -0.7071 + 0.7071i
      ⋮

Сгенерируйте индексы DM-RS RE формата PUCCH 2.

ind = nrPUCCHDMRSIndices(carrier,pucch2)

ind = 48x1 uint32 column vector

   4682
   4685
   4688
   4691
   4694
   4697
   4700
   4703
   4706
   4709
      ⋮

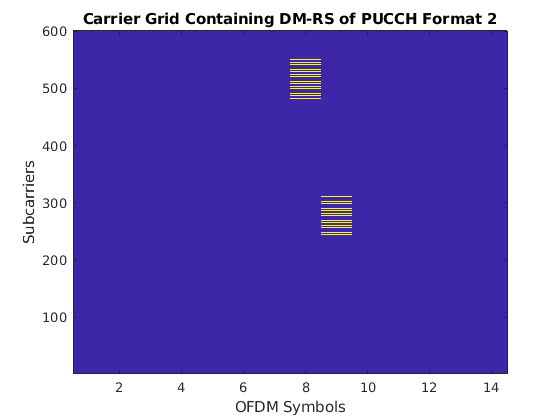

Постройте график сгенерированных символов и RE в ресурсной сетке поставщика услуг.

resGrid = nrResourceGrid(carrier);
resGrid(ind) = sym;
imagesc(abs(resGrid))
axis xy
xlabel('OFDM Symbols')
ylabel('Subcarriers')
title('Carrier Grid Containing DM-RS of PUCCH Format 2')

Создайте объект строения поставщика услуг по умолчанию.

carrier = nrCarrierConfig;

Задайте количество RB в ресурсной сетке поставщика услуг до 10.

carrier.NSizeGrid = 10;

Создайте объект строения PUCCH формата 4 по умолчанию.

pucch4 = nrPUCCH4Config;

Установите первый индекс символа в пазе передачи PUCCH, равный 2, и количество выделенных символов PUCCH, равное 12. Включите скачкообразное изменение группы и дополнительный флаг строения DM-RS. Задайте тождества скачкообразного изменения как 120, коэффициент расширения как 4 и индекс ортогонального кода покрытия (OCCI) как 3.

pucch4.SymbolAllocation = [2 12];
pucch4.GroupHopping = 'enable';
pucch4.HoppingID = 120;
pucch4.SpreadingFactor = 4;
pucch4.OCCI = 3;
pucch4.AdditionalDMRS = 1;

Сгенерируйте символы DM-RS формата PUCCH 4 с типом данных single.

sym = nrPUCCHDMRS(carrier,pucch4, 'OutputDataType','single')

sym = 48x1 single column vector

   0.7071 - 0.7071i
   0.7071 - 0.7071i
   0.7071 - 0.7071i
  -0.7071 - 0.7071i
  -0.7071 - 0.7071i
   0.7071 - 0.7071i
   0.7071 + 0.7071i
  -0.7071 - 0.7071i
   0.7071 + 0.7071i
   0.7071 + 0.7071i
      ⋮

Сгенерируйте индексы DM-RS RE формата PUCCH 4.

ind = nrPUCCHDMRSIndices(carrier,pucch4)

ind = 48x1 uint32 column vector

   361
   362
   363
   364
   365
   366
   367
   368
   369
   370
      ⋮

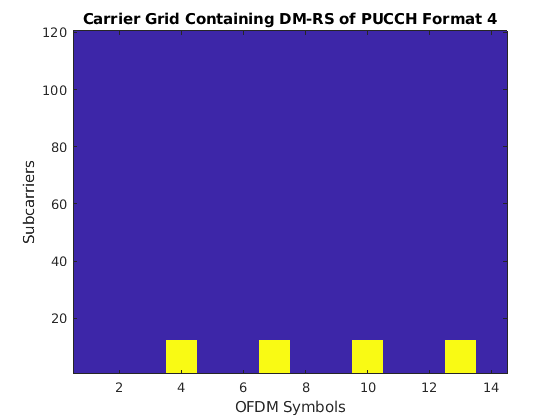

Постройте график сгенерированных символов и RE в ресурсной сетке поставщика услуг.

resGrid = nrResourceGrid(carrier);
resGrid(ind) = sym;
imagesc(abs(resGrid))
axis xy
xlabel('OFDM Symbols')
ylabel('Subcarriers')
title('Carrier Grid Containing DM-RS of PUCCH Format 4')
