nrPUCCHIndices

Сгенерируйте индексы ресурсного элемента PUCCH

Свернуть все на странице

    Синтаксис

    [ind,info] = nrPUCCHIndices(carrier,pucch)
    [ind,info] = nrPUCCHIndices(carrier,pucch,Name,Value)

    Описание

    пример

    [ind,info] = nrPUCCHIndices(carrier,pucch) генерирует ind, который содержит 1-базовые индексы ресурсного элемента (RE) физического восходящего канала управления (PUCCH), как определено в TS 38.211 Раздел 6.3.2 [1] для всех форматов PUCCH. carrier задает строение поставщика услуг. pucch задает строение PUCCH. Функция также генерирует info, который содержит информацию о битовой емкости и символьной емкости управляющей информации восходящей линии связи (UCI) в PUCCH.

    пример

    [ind,info] = nrPUCCHIndices(carrier,pucch,Name,Value) задает опции выхода, используя один или несколько аргументов имя-значение.

    Примеры

    свернуть все

    Открыть Live Script

    Создайте объект строения поставщика услуг по умолчанию. Этот объект соответствует несущей на 10 МГц с интервалом поднесущих 15 кГц.

    carrier = nrCarrierConfig;

    Создайте объект строения формата 0 PUCCH по умолчанию.

    pucch0 = nrPUCCH0Config;

    Задайте размер части полосы пропускания (BWP) как 35 и начальный индекс PRB BWP относительно CRB 0 как 12. Укажите первый индекс символа в пазе передачи PUCCH как 3, и количество выделенных символов PUCCH как 2. Установите PRB, выделенный для PUCCH, равным 20, включите скачкообразное изменение частоты внутрипаза и установите начальный индекс PRB второго скачка равным 10.

    pucch0.NSizeBWP = 35;
pucch0.NStartBWP = 12;
pucch0.SymbolAllocation = [3 2];
pucch0.PRBSet = 20;
pucch0.FrequencyHopping = 'intraSlot';
pucch0.SecondHopStartPRB = 10;

    Сгенерируйте индексы PUCCH формата 0 RE, задавая ориентацию индекса относительно сетки поставщика услуг.

    [ind,info] = nrPUCCHIndices(carrier,pucch0,'IndexOrientation','carrier')
    ind = 24x1 uint32 column vector

   2257
   2258
   2259
   2260
   2261
   2262
   2263
   2264
   2265
   2266
      ⋮


    info = struct with fields:
                G: 24
               Gd: 24
        NREPerPRB: 24
    DMRSSymbolSet: [1x0 double]

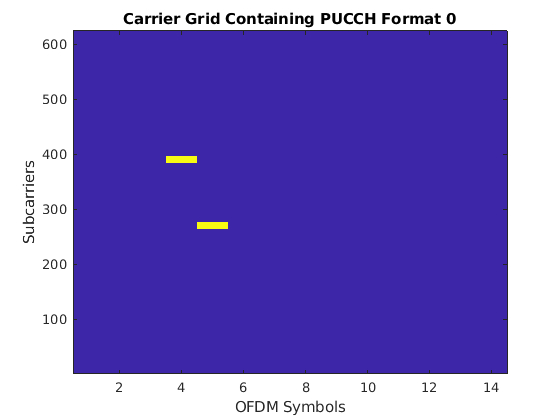

    Постройте график сгенерированных RE для формата PUCCH 0 в ресурсной сетке поставщика услуг.

    resGrid = nrResourceGrid(carrier);
resGrid(ind) = 1;
imagesc(resGrid)
axis xy
xlabel('OFDM Symbols')
ylabel('Subcarriers')
title('Carrier Grid Containing PUCCH Format 0')

    Figure contains an axes. The axes with title Carrier Grid Containing PUCCH Format 0 contains an object of type image.

    Открыть Live Script

    Создайте объект строения поставщика услуг по умолчанию.

    carrier = nrCarrierConfig;

    Укажите несущую 60 кГц с расширенным циклическим префиксом. Установите количество RB в ресурсной сетке поставщика услуг, равное 55, и номер паза, равный 12.

    carrier.SubcarrierSpacing = 60;
carrier.CyclicPrefix = 'extended';
carrier.NSizeGrid = 55;
carrier.NSlot = 12;

    Создайте объект строения PUCCH формата 1 по умолчанию.

    pucch1 = nrPUCCH1Config;

    Укажите первый индекс символа в пазе передачи PUCCH как 3, и количество выделенных символов PUCCH как 8. Включите внутрислотовое скачкообразное изменение частоты и установите начальный индекс PRB второго скачка равным 35.

    pucch1.NSizeBWP = [];                  % Set NSizeBWP equal to the NSizeGrid property of carrier
pucch1.NStartBWP = [];                 % Set NStartBWP equal to the NStartGrid property of carrier
pucch1.SymbolAllocation = [3 8];
pucch1.FrequencyHopping = 'intraSlot';
pucch1.SecondHopStartPRB = 35;

    Сгенерируйте индексы PUCCH формата 1 RE.

    [ind,info] = nrPUCCHIndices(carrier,pucch1)
    ind = 48x1 uint32 column vector

   2641
   2642
   2643
   2644
   2645
   2646
   2647
   2648
   2649
   2650
      ⋮


    info = struct with fields:
                G: 48
               Gd: 48
        NREPerPRB: 48
    DMRSSymbolSet: [3 5 7 9]

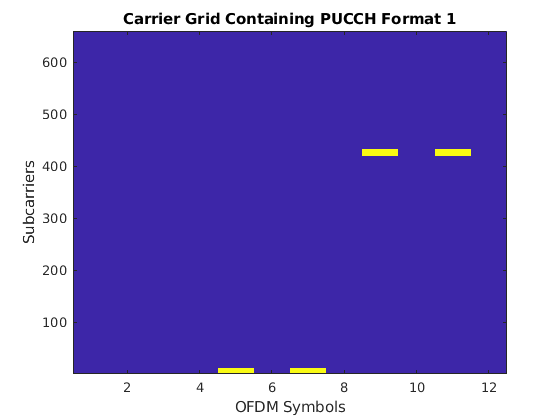

    Постройте график сгенерированных RE для формата PUCCH 1 в ресурсной сетке поставщика услуг.

    resGrid = nrResourceGrid(carrier);
resGrid(ind) = 1;
imagesc(resGrid)
axis xy
xlabel('OFDM Symbols')
ylabel('Subcarriers')
title('Carrier Grid Containing PUCCH Format 1')

    Figure contains an axes. The axes with title Carrier Grid Containing PUCCH Format 1 contains an object of type image.

    Открыть Live Script

    Создайте объект строения поставщика услуг по умолчанию.

    carrier = nrCarrierConfig;

    Укажите количество RB в ресурсной сетке поставщика услуг как 24, начало ресурсной сетки поставщика услуг связи относительно CRB 0 как 20 и номер паза как 43.

    carrier.NSizeGrid = 24;
carrier.NStartGrid = 20;
carrier.NSlot = 43;

    Создайте объект строения PUCCH формата 2 по умолчанию.

    pucch2 = nrPUCCH2Config;

    Укажите первый индекс символа в пазе передачи PUCCH как 5, и количество выделенных символов PUCCH как 2. Установите PRB, выделенные для PUCCH, в диапазоне от 0 до 15 и включите внутрислотное скачкообразное изменение частоты. Установите начальный индекс PRB второго транзитного участка равным 7.

    pucch2.SymbolAllocation = [5 2];
pucch2.PRBSet = 0:15;
pucch2.FrequencyHopping = 'intraSlot';
pucch2.SecondHopStartPRB = 7;

    Сгенерируйте индексы PUCCH формата 2 RE.

    [ind,info] = nrPUCCHIndices(carrier,pucch2)
    ind = 256x1 uint32 column vector

   1441
   1443
   1444
   1446
   1447
   1449
   1450
   1452
   1453
   1455
      ⋮


    info = struct with fields:
                G: 512
               Gd: 256
        NREPerPRB: 16
    DMRSSymbolSet: [5 6]

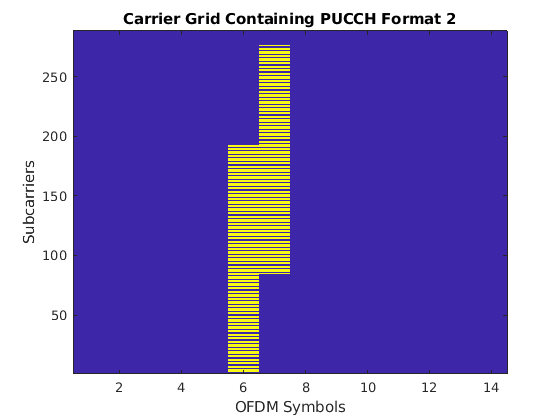

    Постройте график сгенерированных RE для формата PUCCH 2 в ресурсной сетке поставщика услуг.

    resGrid = nrResourceGrid(carrier);
resGrid(ind) = 1;
imagesc(resGrid)
axis xy
xlabel('OFDM Symbols')
ylabel('Subcarriers')
title('Carrier Grid Containing PUCCH Format 2')

    Figure contains an axes. The axes with title Carrier Grid Containing PUCCH Format 2 contains an object of type image.

    Открыть Live Script

    Создайте объект строения поставщика услуг по умолчанию.

    carrier = nrCarrierConfig;

    Создайте объект строения PUCCH формата 3 по умолчанию.

    pucch3 = nrPUCCH3Config;

    Укажите распределение PRB PUCCH в диапазоне от 0 до 11. Установите первый индекс символа в пазе передачи PUCCH, равный 2, и количество выделенных символов PUCCH, равное 12. Включите дополнительный флаг строения DM-RS.

    pucch3.NSizeBWP = [];
pucch3.NStartBWP = [];
pucch3.PRBSet = 0:11;
pucch3.SymbolAllocation = [2 12];
pucch3.AdditionalDMRS = 1;

    Сгенерируйте индексы PUCCH формата 3 RE, задавая ориентацию индекса относительно сетки поставщика услуг.

    [ind,info] = nrPUCCHIndices(carrier,pucch3,'IndexOrientation','carrier')
    ind = 1152x1 uint32 column vector

   1249
   1250
   1251
   1252
   1253
   1254
   1255
   1256
   1257
   1258
      ⋮


    info = struct with fields:
                G: 2304
               Gd: 1152
        NREPerPRB: 96
    DMRSSymbolSet: [3 6 9 12]

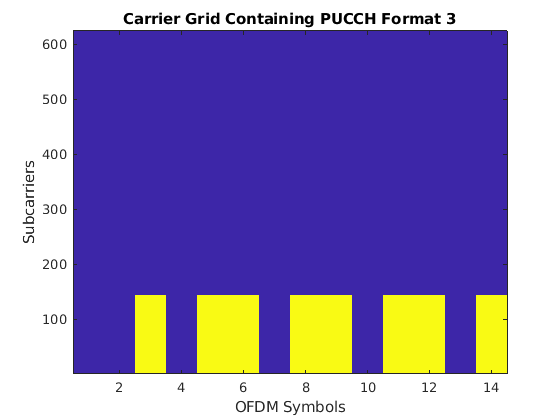

    Постройте график сгенерированных RE для формата PUCCH 3 в ресурсной сетке поставщика услуг.

    resGrid = nrResourceGrid(carrier);
resGrid(ind) = 1;
imagesc(resGrid)
axis xy
xlabel('OFDM Symbols')
ylabel('Subcarriers')
title('Carrier Grid Containing PUCCH Format 3')

    Figure contains an axes. The axes with title Carrier Grid Containing PUCCH Format 3 contains an object of type image.

    Открыть Live Script

    Создайте объект строения поставщика услуг по умолчанию.

    carrier = nrCarrierConfig;

    Создайте объект строения PUCCH формата 4 по умолчанию.

    pucch4 = nrPUCCH4Config;

    Задайте схему модуляции как pi/2-BPSK, и выделенный PRB для PUCCH как 50. Установите первый индекс символа в пазе передачи PUCCH равным 2, и количество выделенных символов PUCCH равное 10. Включите внутрислотное скачкообразное изменение частоты и дополнительный флаг строения DM-RS. Установите начальный индекс PRB второго транзитного участка равным 10.

    pucch4.Modulation = 'pi/2-BPSK';
pucch4.PRBSet = 50;
pucch4.SymbolAllocation = [2 10];
pucch4.FrequencyHopping = 'intraSlot';
pucch4.SecondHopStartPRB = 10;
pucch4.AdditionalDMRS = 1;

    Сгенерируйте индексы PUCCH формата 4 RE.

    [ind,info] = nrPUCCHIndices(carrier,pucch4)
    ind = 72x1 uint32 column vector

   1849
   1850
   1851
   1852
   1853
   1854
   1855
   1856
   1857
   1858
      ⋮


    info = struct with fields:
                G: 36
               Gd: 36
        NREPerPRB: 72
    DMRSSymbolSet: [3 5 8 10]

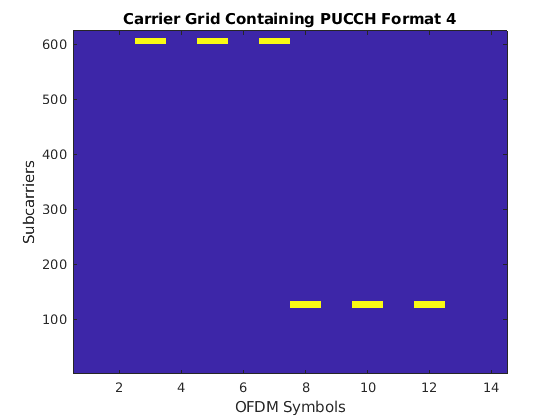

    Постройте график сгенерированных RE для формата PUCCH 4 в ресурсной сетке поставщика услуг.

    resGrid = nrResourceGrid(carrier);
resGrid(ind) = 1;
imagesc(resGrid)
axis xy
xlabel('OFDM Symbols')
ylabel('Subcarriers')
title('Carrier Grid Containing PUCCH Format 4')

    Figure contains an axes. The axes with title Carrier Grid Containing PUCCH Format 4 contains an object of type image.

    Входные параметры

    свернуть все

    Параметры конфигурации несущей для определенной нумерологии OFDM, заданные как nrCarrierConfig объект. Эта функция использует только эти nrCarrierConfig свойства объекта.

    Параметры конфигурации PUCCH, заданные как один из следующих опций.

    Аргументы в виде пар имя-значение

    Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.

    Пример: 'IndexStyle','subscript' задает форму RE индексации выхода.

    Форма индексации RE, заданная в качестве одного из следующих значений:

    • 'index' - Индексы указаны в виде линейного индекса.

    • 'subscript' - Индексы указаны в форме строки [поднесущая, символ, антенна].

    Типы данных: char | string

    RE- основы индексации, заданные как одно из следующих значений:

    • '1based' - Счетчик индексов начинается с 1.

    • '0based' - Счетчик индексов начинается с 0.

    Типы данных: char | string

    Ориентация индексации RE, заданная как одно из следующих значений:

    • 'carrier' - Индексы привязаны относительно сетки перевозчика.

    • 'bwp' - Индексы ссылаются на BWP.

    Типы данных: char | string

    Выходные аргументы

    свернуть все

    Индексы PUCCH RE, возвращенные как одно из следующих значений:

    • Вектор-столбец - функция возвращает этот тип значения, когда вы устанавливаете IndexStyle аргумент имя-значение в 'index'.

    • M -by-3 матрица - Функция возвращает этот тип значения, когда вы устанавливаете IndexStyle аргумент имя-значение в 'subscript'. Строки матрицы соответствуют нижним индексам [поднесущая, символ, антенна], основанным на количестве поднесущих, символах OFDM и количестве антенн, соответственно.

    В зависимости от значения IndexBaseфункция возвращает индексы на основе 1 или на основе 0. В зависимости от значения IndexOrientationфункция возвращает либо индексы, ориентированные на несущую, либо индексы, ориентированные на BWP.

    Типы данных: uint32

    Информация о ресурсе PUCCH, возвращенная как структура, содержащая эти поля. Тип выходных данных каждого поля double.

    ОбластьОписание
    G

    Битовая емкость PUCCH, возвращаемая как значение, которое равно длине кодированного кодового слова UCI для форматов 2, 3 и 4.

    Gd

    Емкость символа PUCCH

    NREPerPRB

    Количество RE на PRB, выделенных PUCCH (включая коэффициент расширения)

    DMRSSymbolSet

    Набор местоположений символов OFDM на основе 0 в пазе, содержащем опорный сигнал демодуляции (DM-RS)

    Ссылки

    [1] 3GPP TS 38.211. "NR; Физические каналы и модуляция ". 3rd Генерация Partnership Project; Группа технических спецификаций Радиосеть доступ.

    Расширенные возможности

    .

    См. также

    Функции

    Объекты

    Введенный в R2021a
