COESA Atmosphere Model

Реализация нижней атмосферы COESA 1976 года

Библиотека:
Aerospace Blockset/Окружающая среда/Атмосфера

Описание

Блок COESA Atmosphere Model реализует математическое представление стандарта Комитета 1976 по расширению стандартной атмосферы (COESA) США более низкие атмосферные значения для абсолютной температуры, давления, плотности и скорости звука для входа геопотенциальной высоты.

Блоки COESA Atmosphere Model, Non-Standard Day 210C и Non-Standard Day 310 являются идентичными блоками. При конфигурировании для COESA Atmosphere Model блок реализует математическое представление COESA. При конфигурировании для Non-Standard Day 210C блок реализует MIL-STD-210C климатические данные. При конфигурировании для Non-Standard Day 310 блок реализует MIL-HDBK-310 климатические данные.

Ниже 32 000 метров (приблизительно 104 987 футов) стандартная атмосфера США идентична стандартной атмосфере Международной организации гражданской авиации (ИКАО).

Метки портов блоков COESA Atmosphere Model изменяются на основе входных и выходных модулей, выбранных из списка Units.

Ограничения

Ниже геопотенциальной высоты 0 м (0 футов) и выше геопотенциальной высоты 84 852 м (приблизительно 278 386 футов) значения температуры экстраполируются линейно и значения давления экстраполируются логарифмически. Плотность и скорость звука вычисляются с помощью идеального газового соотношения.

Порты

Вход

расширить все

`Port_1` - Геопотенциальная высота
скалярный массив |

Геопотенциальная высота, заданная в виде скаляра или массива, в заданных модулях.

Типы данных: double

Выход

расширить все

`Port_1` - Температура
скалярный массив |

Температура, заданная в виде скаляра или массива, в заданных модулях.

Типы данных: double

`Port_2` - Скорость звука
скалярный массив |

Скорость звука, заданная в виде скаляра или массива, в заданных модулях.

Типы данных: double

`Port_3` - Давление воздуха
скалярный массив |

Давление воздуха, заданное в виде скаляра или массива, в заданных модулях.

Типы данных: double

`Port_4` - Плотность воздуха
скалярный массив |

Плотность воздуха, заданная в виде скаляра или массива, в заданных модулях.

Типы данных: double

Параметры

расширить все

`Units` - Входные и выходные модули
`Metric (MKS)` (по умолчанию) | `English (Velocity in ft/s)` | `English (Velocity in kts)`

Входной и выходной модули, заданные как:

Модули	Высота	Температура	Скорость звука	Давление воздуха	Плотность воздуха
`Metric (MKS)`	Метры	Келвин	Метры в секунду	Паскаль	Килограммы на кубический метр
`English (Velocity in ft/s)`	Ноги	Степени Ранкина	Футы в секунду	Фунт-сила на квадратный дюйм	Слизь на кубический фут
`English (Velocity in kts)`	Ноги	Степени Ранкина	Узлы	Фунт-сила на квадратный дюйм	Слизь на кубический фут

Программное использование

Параметры блоков: units

Тип: Вектор символов

Значения: 'Metric (MKS)' | 'English (Velocity in ft/s)' | 'English (Velocity in kts)'

По умолчанию: 'Metric (MKS)'

`Specification` - Тип модели атмосферы
`1976 COESA-extended U.S. Standard Atmosphere` (по умолчанию) | `MIL-HDBK-310` | `MIL-STD-210C`

Тип модели атмосферы, заданный как 1976 COESA-extended U.S. Standard Atmosphere, MIL-HDBK-310, или MIL-STD-210C. Для MIL-HDBK-310 и MIL-STD-210C опции:

`MIL-HDBK-310`	Этот выбор связан с блоком Non-Standard Day 310. Для получения дополнительной информации см. ссылку на блок. Выбор `MIL-HDBK-310` включает Atmospheric model type, Extreme parameter, Frequency of occurrence и Altitude of extreme value параметров.
`MIL-STD-210C`	Этот выбор связан с блоком Non-Standard Day 210C. Для получения дополнительной информации см. ссылку на блок. Выбор `MIL-HDBK-310` включает Atmospheric model type, Extreme parameter, Frequency of occurrence и Altitude of extreme value параметров.

Зависимости

Выбор MIL-HDBK-310 или MIL-STD-210C включает следующие параметры:

Atmospheric model type
Extreme parameter
Frequency of occurrence
Altitude of extreme value

Программное использование

Параметры блоков: spec

Тип: Вектор символов

Значения: '1976 COESA-extended U.S. Standard Atmosphere' | 'MIL-HDBK-310' | 'MIL-STD-210C'

По умолчанию: '1976 COESA-extended U.S. Standard Atmosphere'

`Atmospheric model type` - Тип модели
`Profile` (по умолчанию) | `Envelope`

Представление типа атмосферной модели, заданное как:

`Profile`	Реалистичные атмосферные профили, сопоставленные с крайностями на заданных высотах. Рекомендуется для симуляции транспортных средств, идущих вертикально по атмосфере или когда необходимо полное влияние атмосферы.
`Envelope`	Использует экстремальные атмосферные значения на каждой высоте. Рекомендуется для транспортных средств, только горизонтально идущих по атмосфере без особых изменений высоты.

Зависимости

Выбор MIL-HDBK-310 или MIL-STD-210C для параметра Specification включает этот параметр.
Выбор Profile включает параметр Attitude of extreme value.

Программное использование

Параметры блоков: model

Тип: Вектор символов

Значения: 'Profile' | 'Envelope'

По умолчанию: 'Profile'

`Extreme parameter` - Тип модели
`High temperature` (по умолчанию) | `Low temperature` | `High density` | `Low density` | `High pressure` | `Low pressure`

Атмосферный параметр, который является крайним значением.

Зависимости

Выбор MIL-HDBK-310 или MIL-STD-210C для параметра Specification включает этот параметр.
The High pressure и Low pressure опции появляются только, когда Atmospheric model type установлено на Envelope.

Программное использование

Параметры блоков: profile_var

Тип: Вектор символов

По умолчанию: 'High temperature'

`Frequency of occurrence` - Тип модели
`1%` (по умолчанию) | `Extreme values` | `5%` | `10%` | `20%`

Процент времени возникновения значений.

Зависимости

Выбор MIL-HDBK-310 или MIL-STD-210C для параметра Specification включает этот параметр.
Extreme values, 5%, и 20% доступны только тогда, когда Envelope выбран для типа Атмосферная модель.
1% и 10% всегда доступны.

Программное использование

Параметры блоков: profile_percent

Тип: Вектор символов

Значения: 'Extreme values' | '1%' | '5%' | '10%' | '20%'

По умолчанию: '1%'

`Altitude of extreme value` - Геометрическая высота
`5 km (16404 ft)` (по умолчанию) | `10 km (32808 ft)` | `20 km (65617 ft)` | `30 km (98425 ft)` | `40 km (131234 ft)`

Геометрическая высота, на которой происходят экстремальные значения, заданная как 5 km (16404 ft), 10 km (32808 ft), 20 km (65617 ft), 30 km (98425 ft), или 40 km (131234 ft).

Зависимости

Этот параметр появляется, если для Atmospheric model type задано значение Profile.

Программное использование

Параметры блоков: profile_alt

Тип: Вектор символов

Значения: 5 km (16404 ft) | 10 km (32808 ft) | 20 km (65617 ft) | 30 km (98425 ft) | 40 km (131234 ft)

По умолчанию: 40 km (131234 ft)

`Action for out-of-range input` - Поведение блоков вне области допустимого значения
`Warning` (по умолчанию) | `None` | `Error`

Поведение блоков вне области допустимого задается следующим образом.

Действие	Описание
`None`	Никаких действий.
`Warning`	Предупреждение в Diagnostic Viewer, симуляция модели продолжается.
`Error` (по умолчанию)	MATLAB^® возвращает исключение, симуляция модели останавливается.

Программное использование

Параметры блоков: action

Тип: Вектор символов

Значения: 'None' | 'Warning' | 'Error'

По умолчанию: 'Warning'

Примеры моделей

True Airspeed from Indicated Airspeed Calculation

Истинная воздушная скорость от указанного расчета воздушной скорости

Как вычислить истинную воздушную скорость от указанной воздушной скорости с помощью блока Идеальная воздушная скорость коррекции. Блоки Aerospace Blockset™ обозначены красным цветом.

Откройте модель

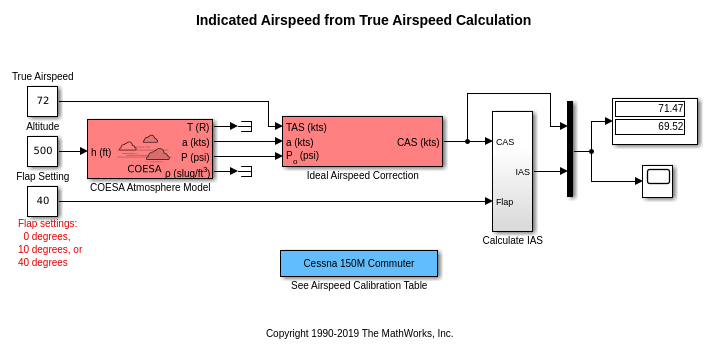

Indicated Airspeed from True Airspeed Calculation

Указанная воздушная скорость от истинного расчета воздушной скорости

Как вычислить указанную воздушную скорость от истинной воздушной скорости с помощью блока Идеальная воздушная скорость коррекции. Блоки Aerospace Blockset™ обозначены красным цветом.

Откройте модель

Ссылки

[1] Стандартная атмосфера США., Вашингтон, округ Колумбия: Государственная типография США, 1976 год.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

См. также

CIRA-86 Atmosphere Model | ISA Atmosphere Model | Non-Standard Day 210C | Non-Standard Day 310
