Вычисляет эффективность двух линейно поляризованных закрашенных фигур антенн.

Проанализируйте множественные полосы характеристики фрактальных антенн и сравните размер фрактальных антенн с обычными антеннами. Термин фрактальный означает нерегулярный фрагмент. Фрактал является грубой или фрагментированной геометрической формой, которая может быть разделена на части, каждая из которых является уменьшенным размером целого. Фрактальные геометрии применяются к антенным элементам, которая помогает в создании антенн компактного размера и полосы поведения. Эти характеристики требуются в малых и сложных схемах. Фрактальные антенны являются многополосными, высокими усилениями, низкопрофильными антеннами. Они компактны по сравнению с обычными антеннами из-за их эффективного заполнения пространства.

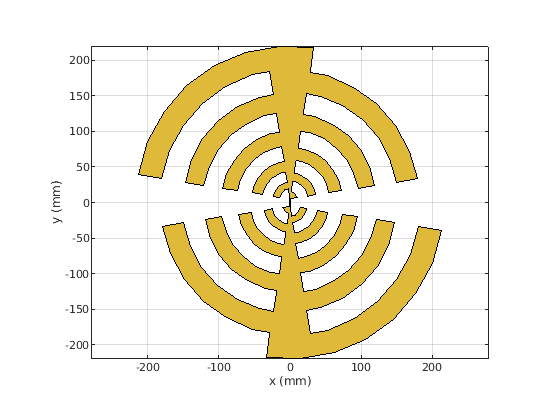

Создайте, смоделируйте и проанализируйте двухплечую логарифмическую пилообразную планарную микрополосковую антенну [1]. Это боути-подобная антенна, которая состоит из двух рычагов, расположенных на квадратной FR4 диэлектрической подложке. Этот пример проектирует логарифмическую периодическую пилообразную планарную антенну со стабильным импедансом в широкой полосе пропускания от 300 МГц до 1200 ГГц. Эта антенна широко используется в области значений сверхвысокой частоты (UHF) и в сверхширокополосных (UWB) системах, таких как наземные проникающие радиолокационные системы (GPR). Невазивный и неразрушающий метод в GPR использует электромагнитное излучение в микроволновой полосе. GPR используют высокочастотные радиоволны, обычно в области значений от 10 МГц до 2,6 ГГц.
