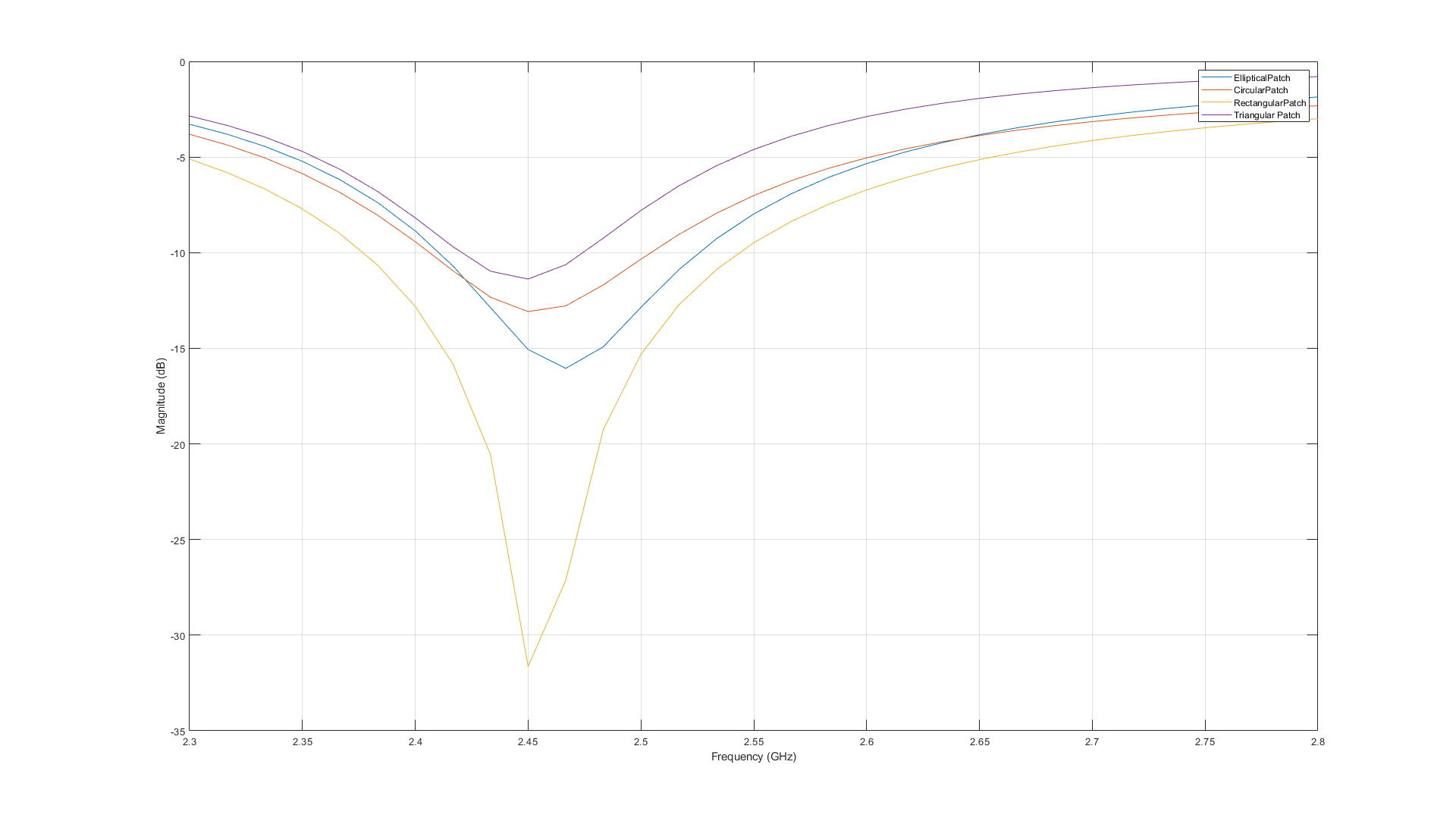

Проектируйте и реализуйте прямоугольные, округлые, треугольные и эллиптические закрашенные фигуры микрополосковые антенны, соответствующие полосы ISM (Industrial Scientific and Medical).

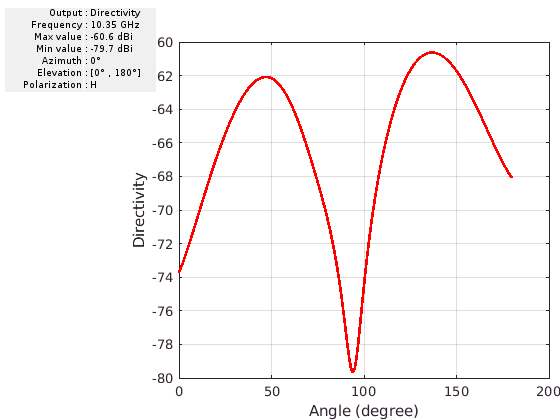

Вычисляет эффективность двух линейно поляризованных закрашенных фигур антенн.

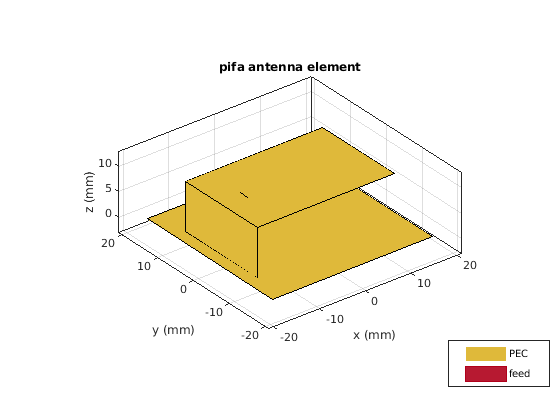

Этот пример проектирует PIFA для беспроводных приложений.

В самой основной форме микрополосковая закрашенная фигура состоит из излучающей закрашенной фигуры с одной стороны диэлектрической подложки и заземляющей плоскости с другой стороны. Микрополосковые закрашенная фигура излучаются в основном как широкие открытые полуволновые микрополосковые резонаторы. Длина L прямоугольной закрашенные фигуры для основного режима возбуждения несколько меньше, чем, Для хорошей эффективности антенны обычно желательна толстая диэлектрическая подложка, имеющая низкую диэлектрическую проницаемость, поскольку она обеспечивает большую полосу пропускания и четко определенный луч. Прямоугольная микрополосковая закрашенная фигура обычно излучает линейно поляризованную волну с усилением около 6-7 дБи на широкой стороне. Более высокие усиления (до 10 дБи) могут быть достигнуты с помощью различных средств, включая большие высоты закрашенных фигур и паразитные закрашенные фигуры.

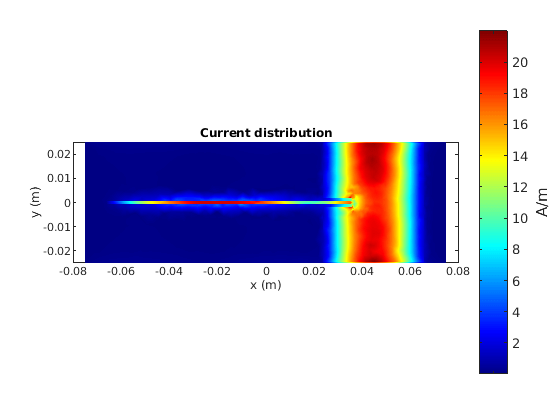

Демонстрирует анализ антенны закрашенной фигуры подачи вставки на низком эпсилоне, тонком диэлектрическом основании с низким уровнем потерь. Результаты сравниваются с коэффициентом отражения и поверхностными токами вокруг полосы Wi-Fi на 2,4 ГГц для исходного проекта [1]. Библиотека Antenna Toolbox™ элементов антенны включает в себя модель закрашенной фигуры антенны, которая управляется коаксиальным зондом. Другой способ возбуждения закрашенной фигуры - это использование inset-корма. Inset-feed является простым способом возбуждения закрашенной фигуры и позволяет использовать планарные методы подачи, такие как линия микрополоски.
