patchMicrostrip

Создайте микрополоску закрашенной фигуры антенну

Описание

The patchMicrostrip объект является микрополоской закрашенной фигуры антенной. Значение по умолчанию закрашенной фигуры определяется центром источника. Точка питания находится вдоль длины антенны.

Создание

Синтаксис

pm = patchMicrostrip

pm = patchMicrostrip(Name,Value)

Описание

pm = patchMicrostrip создает микрополоску закрашенной фигуры антенны.

пример

pm = patchMicrostrip(Name,Value) создает микрополоску закрашенной фигуры антенны с дополнительными свойствами, заданными одним или несколькими аргументы пары "имя-значение". Name - имя свойства и Value - соответствующее значение. Можно задать несколько аргументы пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Не заданные свойства сохраняют значения по умолчанию.

Свойства

расширить все

`Length` - Длина закрашенной фигуры вдоль оси X
0,0750 (по умолчанию) | скаляром

Длина закрашенной фигуры, заданная как скаляр в метрах. По умолчанию длина измеряется вдоль оси X.

Пример: 'Length',50e-3

Типы данных: double

`Width` - Ширина закрашенной фигуры вдоль оси Y
0,0375 (по умолчанию) | скаляром

Ширина закрашенной фигуры, заданная как скаляр в метрах. По умолчанию ширина измеряется вдоль оси Y.

Пример: 'Width',60e-3

Типы данных: double

`Height` - Высота подложки
0,0060 (по умолчанию) | скаляром

Высота подложки, заданная как скаляр в метрах.

Пример: 'Height',37e-3

Типы данных: double

`Substrate` - Тип диэлектрического материала
'Air' (по умолчанию) | `dielectric` указатель на функцию

Тип диэлектрического материала, используемого в качестве подложки, заданный как указатель на объект диэлектрического материала. Вы можете выбрать любой материал из DielectricCatalog или использовать свой собственный диэлектрический материал. Для получения дополнительной информации см. dielectric. Для получения дополнительной информации о сетке диэлектрического субстрата, см. Meshing.

Примечание

Размерности подложки должны быть меньше размеров плоскости заземления.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); ant.Substrate = d

`GroundPlaneLength` - Длина плоскости земли вдоль оси X
0,1500 (по умолчанию) | скаляром

Длина наземной плоскости, заданная как скаляр в метрах. По умолчанию длина плоскости заземления измеряется вдоль оси X. Настройка 'GroundPlaneLength' на Inf, использует метод бесконечной наземной плоскости для анализа антенны.

Пример: 'GroundPlaneLength',120e-3

Типы данных: double

`GroundPlaneWidth` - Ширина плоскости заземления вдоль оси Y
0,0750 (по умолчанию) | скаляром

Ширина наземной плоскости, заданная как скаляр в метрах. По умолчанию ширина плоскости заземления измеряется вдоль оси Y. Настройка 'GroundPlaneWidth' на Inf, использует метод бесконечной наземной плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',120e-3

Типы данных: double

`PatchCenterOffset` - Подписанное расстояние от центра по длине и ширине наземной плоскости
`[0 0]` (по умолчанию) | двухэлементный вектор

Расстояние со знаком от центра по длине и ширине плоскости земли, заданное как двухэлементный вектор в метрах. Используйте это свойство, чтобы настроить положение закрашенной фигуры относительно плоскости земли.

Пример: 'PatchCenterOffset',[0.01 0.01]

Типы данных: double

`FeedOffset` - Подписанное расстояние от центра по длине и ширине наземной плоскости
[-0.0187 0] (по умолчанию) | двухэлементный вектор

Расстояние со знаком от центра по длине и ширине плоскости земли, заданное как двухэлементный вектор. Используйте это свойство, чтобы настроить положение питающей точки относительно плоскости земли и закрашенной фигуры.

Пример: 'FeedOffset',[0.01 0.01]

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кулачковые элементы
[1x1 `lumpedElement`] (по умолчанию) | `lumpedElement` объект

Объединенные элементы, добавленные к подаче антенны, заданы как lumpedElement объект. Можно добавить нагрузку в любое место на поверхности антенны. По умолчанию нагрузка находится в подаче. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedElement, где lumpedElement добавляется нагрузка к подаче антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скалярный вектор |

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.
Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
`info`	Отображение информации об антенне или массиве
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Лучевая ширина антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массива
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массива
`design`	Проектируйте антенну или массивы прототипа для резонанса на заданной частоте
`efficiency`	Эффективность излучения антенны
`EHfields`	Электрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
`impedance`	Входное сопротивление антенны; импеданс скана массива
`mesh`	Сетчатые свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените сетчатый режим структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Азимутальный шаблон антенны или массива
`patternElevation`	Шаблон повышения антенны или массива
`returnLoss`	Обратная потеря антенны; Скан возврата потеря массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны антенны

Примеры

свернуть все

Создайте и просмотрите микрополоску Закрашенной фигуры антенну

Открыть Live Script

Создайте и просмотрите микрополосковую закрашенную фигуру с заданными параметрами.

pm = patchMicrostrip('Length',75e-3, 'Width',37e-3,                 ...
        'GroundPlaneLength',120e-3, 'GroundPlaneWidth',120e-3)

pm =
  patchMicrostrip with properties:

               Length: 0.0750
                Width: 0.0370
               Height: 0.0060
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.1200
     GroundPlaneWidth: 0.1200
    PatchCenterOffset: [0 0]
           FeedOffset: [-0.0187 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show (pm)

Figure contains an axes. The axes with title patchMicrostrip antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Диаграмма направленности микрополоски Закрашенной фигуры антенны

Открыть Live Script

Создайте микрополосковую закрашенную фигуру, используя 'FR4' в качестве диэлектрической подложки.

d = dielectric('FR4');
pm = patchMicrostrip('Length',75e-3,'Width',37e-3,     ...
        'GroundPlaneLength',120e-3,'GroundPlaneWidth',120e-3, ...
        'Substrate',d)

pm =
  patchMicrostrip with properties:

               Length: 0.0750
                Width: 0.0370
               Height: 0.0060
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.1200
     GroundPlaneWidth: 0.1200
    PatchCenterOffset: [0 0]
           FeedOffset: [-0.0187 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

show(pm)

Figure contains an axes. The axes with title patchMicrostrip antenna element contains 6 objects of type patch, surface. These objects represent PEC, feed, FR4.

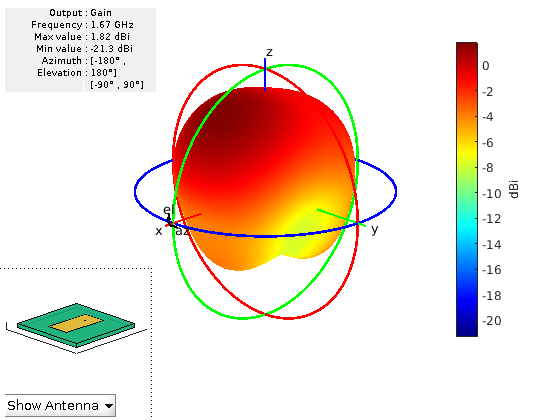

Постройте график диаграммы направленности антенны на частоте 1,67 ГГц.

figure
pattern(pm,1.67e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 6 objects of type patch, surface. This object represents FR4.

Импеданс микрополосковой закрашенная фигура

Открыть Live Script

Создайте микрополосковую закрашенную фигуру, используя 'FR4' в качестве диэлектрической подложки.

d = dielectric('FR4');
pm = patchMicrostrip('Substrate',d)

pm =
  patchMicrostrip with properties:

               Length: 0.0750
                Width: 0.0375
               Height: 0.0060
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.1500
     GroundPlaneWidth: 0.0750
    PatchCenterOffset: [0 0]
           FeedOffset: [-0.0187 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

show(pm)

Figure contains an axes. The axes with title patchMicrostrip antenna element contains 6 objects of type patch, surface. These objects represent PEC, feed, FR4.

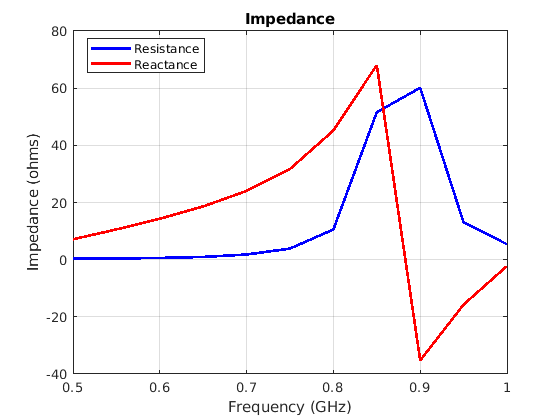

Вычислите и постройте график импеданса антенны в заданной частотной области значений.

impedance(pm,linspace(0.5e9,1e9,11));

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.
