pifa

Создайте плоскую инвертированную антенну F

Описание

The pifa объект является плоской инвертированной антенной F. Антенна PIFA по умолчанию имеет центр в источник. Точка питания находится вдоль длины антенны.

Создание

Синтаксис

pf = pifa

pf = pifa(Name,Value)

Описание

пример

pf = pifa класс для создания плоской инвертированной антенны F.

пример

pf = pifa(Name,Value) класс для создания плоской инвертированной антенны F с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name - имя свойства и Value - соответствующее значение. Можно задать несколько аргументы пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Не заданные свойства сохраняют значения по умолчанию.

Свойства

расширить все

`Length` - Длина антенны PIFA
0,0300 (по умолчанию) | скаляром

Длина PIFA-антенны, заданная как скаляр в метрах. По умолчанию длина измеряется вдоль оси X.

Пример: 'Length',75e-3

Типы данных: double

`Width` - Ширина антенны PIFA
0,0200 (по умолчанию) | скаляром

Ширина PIFA-антенны, заданная как скаляр в метрах. По умолчанию ширина измеряется вдоль оси Y.

Пример: 'Width',35e-3

Типы данных: double

`Height` - Высота подложки
0,0100 (по умолчанию) | скаляром

Высота подложки, заданная как скаляр в метрах.

Пример: 'Height',37e-3

Типы данных: double

`Substrate` - Тип диэлектрического материала
'Air' (по умолчанию) | объект

Тип диэлектрического материала, используемого в качестве подложки, заданный как объект. Для получения дополнительной информации см., dielectric. Для получения дополнительной информации о сетке диэлектрического субстрата, см. Meshing.

Примечание

Размерности подложки должны быть равны размерностям грунтовых плоскостей.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); pf.Substrate = d

`GroundPlaneLength` - Длина наземной плоскости
0,0360 (по умолчанию) | скаляром

Длина наземной плоскости, заданная как скаляр в метрах. По умолчанию длина плоскости заземления измеряется вдоль оси X. Настройка 'GroundPlaneLength' на Inf, использует метод бесконечной наземной плоскости для анализа антенны.

Пример: 'GroundPlaneLength',3

Типы данных: double

`GroundPlaneWidth` - Ширина наземной плоскости
0,0360 (по умолчанию) | скаляром

Ширина наземной плоскости, заданная как скаляр в метрах. По умолчанию ширина плоскости заземления измеряется вдоль оси Y. Настройка 'GroundPlaneWidth' на Inf, использует метод бесконечной наземной плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',2.5

Типы данных: double

`PatchCenterOffset` - Подписанное расстояние от центра по длине и ширине наземной плоскости
`[0 0]` (по умолчанию) | двухэлементный вектор

Расстояние со знаком от центра по длине и ширине плоскости земли, заданное как двухэлементный вектор в метрах. Используйте это свойство, чтобы настроить положение закрашенной фигуры относительно плоскости земли.

Пример: 'PatchCenterOffset',[0.01 0.01]

Типы данных: double

`ShortPinWidth` - Ширина штифта замыкания закрашенной фигуры
0,0200 (по умолчанию) | скаляром

Замыкание контакта ширина закрашенной фигуры, заданная как скаляр в метрах. По умолчанию ширина контакта замыкания измеряется вдоль оси Y.

Пример: 'ShortPinWidth',3

Типы данных: double

`FeedOffset` - Подписанное расстояние ППМ от источника
[-0.0020 0] (по умолчанию) | двухэлементный вектор

Расстояние со знаком от центра по длине и ширине плоскости земли, заданное как двухэлементный вектор. Используйте это свойство, чтобы настроить положение питающей точки относительно плоскости земли и закрашенной фигуры.

Пример: 'FeedOffset',[0.01 0.01]

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кулачковые элементы
[1x1 lumpedElement] (по умолчанию) | указатель на объект с комчатым элементом

Объединенные элементы, добавленные к подаче антенны, задаются как указатель на объект с комком. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: pf.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скалярный вектор |

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.
Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
`info`	Отображение информации об антенне или массиве
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Лучевая ширина антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массива
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массива
`design`	Проектируйте антенну или массивы прототипа для резонанса на заданной частоте
`efficiency`	Эффективность излучения антенны
`EHfields`	Электрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
`impedance`	Входное сопротивление антенны; импеданс скана массива
`mesh`	Сетчатые свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените сетчатый режим структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Азимутальный шаблон антенны или массива
`patternElevation`	Шаблон повышения антенны или массива
`returnLoss`	Обратная потеря антенны; Скан возврата потеря массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны антенны

Примеры

свернуть все

Создайте и просмотрите плоскую инвертированную антенну (PIFA)

Открыть Live Script

Создайте и просмотрите PIFA-антенну с длиной 30 мм, шириной 20 мм на наземной плоскости 35 мм x 35 мм и точкой питания на (-2 мм, 0,0).

pf = pifa

pf =
  pifa with properties:

               Length: 0.0300
                Width: 0.0200
               Height: 0.0100
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.0360
     GroundPlaneWidth: 0.0360
    PatchCenterOffset: [0 0]
        ShortPinWidth: 0.0200
           FeedOffset: [-0.0020 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

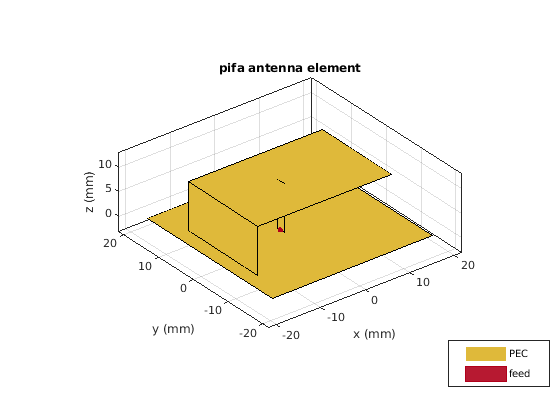

show(pf)

Figure contains an axes. The axes with title pifa antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Диаграмма направленности диаграммы направленности PIFA-антенны

Открыть Live Script

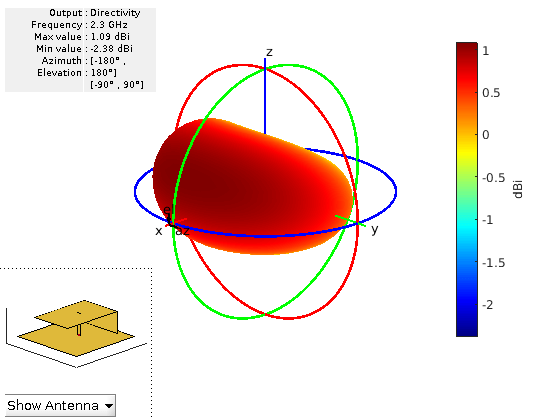

Постройте график диаграммы направленности антенны PIFA на частоте 2,3 ГГц.

pf = pifa('Length',30e-3, 'Width',20e-3, 'GroundPlaneLength',35e-3,...
         'GroundPlaneWidth',35e-3)

pf =
  pifa with properties:

               Length: 0.0300
                Width: 0.0200
               Height: 0.0100
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.0350
     GroundPlaneWidth: 0.0350
    PatchCenterOffset: [0 0]
        ShortPinWidth: 0.0200
           FeedOffset: [-0.0020 0]
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

pattern(pf,2.3e9);

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Импеданс PIFA-антенны

Открыть скрипт

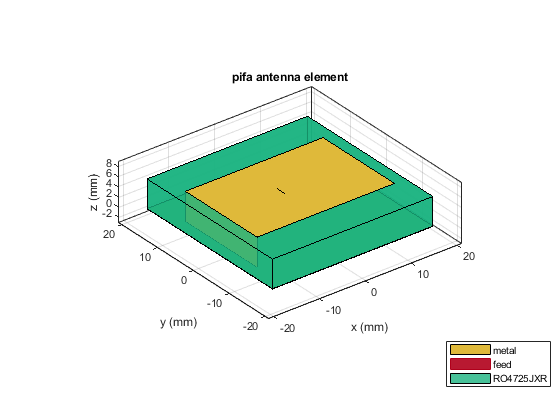

Создайте PIFA антенну с помощью диэлектрической подложки 'RO4725JXR'.

d = dielectric('RO4725JXR');
pf = pifa('Length',30e-3, 'Width',20e-3,'Height',0.0060, 'GroundPlaneLength',35e-3, ...
         'GroundPlaneWidth', 35e-3,'Substrate',d)
show(pf)

pf =

  pifa with properties:

               Length: 0.0300
                Width: 0.0200
               Height: 0.0060
            Substrate: [1×1 dielectric]
    GroundPlaneLength: 0.0350
     GroundPlaneWidth: 0.0350
    PatchCenterOffset: [0 0]
        ShortPinWidth: 0.0200
           FeedOffset: [-0.0020 0]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1×1 lumpedElement]

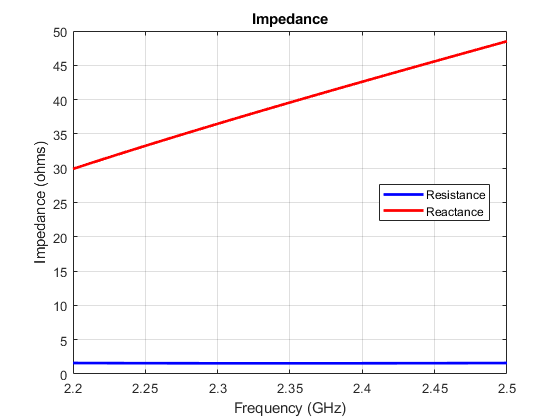

Вычислите импеданс антенны в заданной частотной области значений. ГГц.

impedance(pf,linspace(2.2e9,2.5e9,31));

Ссылки

[1] Balanis, C.A. Antenna Theory. Analysis and Design, 3rd Ed. New York: Wiley, 2005.

См. также

invertedF | invertedL | patchMicrostrip

Темы

Вращайте антенны и массивы

Введенный в R2015a
