arrayFactor

Коэффициент массива в дБ

Свернуть все на странице

Синтаксис

arrayFactor(object,frequency)
arrayFactor(object,frequency,azimuth,elevation)
arrayFactor(___,Name,Value)
[af] = arrayFactor(object,frequency)
[af,azimuth,elevation] = arrayFactor(___)
[af,azimuth,elevation] = arrayFactor(___,Name,Value)

Описание

пример

arrayFactor(object,frequency) строит график коэффициента трехмерного массива по заданному значению частоты в дБ.

arrayFactor(object,frequency,azimuth,elevation) строит графики коэффициента массива по заданным значениям частоты, азимута и повышения.

arrayFactor(___,Name,Value) строит график коэффициента массива с помощью дополнительных опций, заданных одним или несколькими Name,Value аргументы в виде пар. Задайте аргументы пары "имя-значение" после всех других входных параметров.

[af] = arrayFactor(object,frequency) возвращает коэффициент трехмерные массивы по заданному значению частоты.

[af,azimuth,elevation] = arrayFactor(___) возвращает коэффициент массива с заданной частотой, азимутом и значениями повышения.

[af,azimuth,elevation] = arrayFactor(___,Name,Value) возвращает коэффициент массива с помощью дополнительных опций, заданных одним или несколькими Name,Value аргументы в виде пар. Задайте аргументы пары "имя-значение" после всех других входных параметров.

Примеры

свернуть все

Открыть Live Script

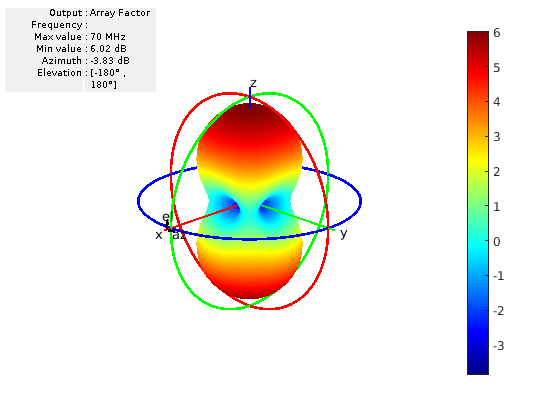

Постройте график коэффициента массива прямоугольного массива по умолчанию с частотой 70 МГц.

ra = rectangularArray;
arrayFactor(ra,70e6);

Figure contains objects of type uicontrol.

Входные параметры

свернуть все

Вход входной антенной решетки, заданный как указатель на объект.

Пример: r = rectangularArray; arrayFactor (r,70e6). Вычисляет коэффициент массива прямоугольного массива.

Значение частоты, используемое для вычисления коэффициента массива, задается как скаляр в Гц.

Пример: 70e6

Типы данных: double

Азимутальный угол антенны, заданный в виде вектора в степенях.

Пример: –90:5:90

Типы данных: double

Угол возвышения антенны, заданный в виде вектора в степенях.

Пример: 0:1:360

Типы данных: double

Аргументы в виде пар имя-значение

Пример: 'CoordinateSystem', rectangular

Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы в виде пар. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри одинарных кавычек (''). Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1, Value1, ..., NameN, ValueN.

Система координат коэффициента массива, заданная как разделенная разделенными запятой парами, состоящая из 'CoordinateSystem' и одно из следующих значений: 'polar', 'rectangular', 'uv'.

Пример: 'CoordinateSystem', 'polar'

Типы данных: char

Выходные аргументы

свернуть все

Коэффициент массива, возвращенный как матрица в dB. Размер матрицы является продуктом количества значений повышения и количества значений азимута.

Значения Азимута, используемые для вычисления коэффициента массива, возвращаются в виде вектора в степенях.

Значения повышения, используемые для вычисления коэффициента массива, возвращаются в виде вектора в степенях.

См. также

| |

Введенный в R2017a
