axialRatio
Коэффициент эллиптичности антенны
Синтаксис
Описание
axialRatio( строит графики коэффициента эллиптичности антенны на заданной частоте и в направлении, заданном antenna,frequency,azimuth,elevation)azimuth и elevation. Любой из значений частоты, азимута или повышения должен быть скалярным. Если скаляром является только одно из значений, график будет 3-D. Если два значения скаляры, график 2-D.
Примеры
Вычисление коэффициента эллиптичности антенны
Вычислите коэффициент эллиптичности равноугольной спиральной антенны при азимуте = 0 и повышению = 0.
s = spiralEquiangular; ar = axialRatio(s,3e9,0,0)
ar = Inf
Коэффициент эллиптичности антенны Cloverleaf

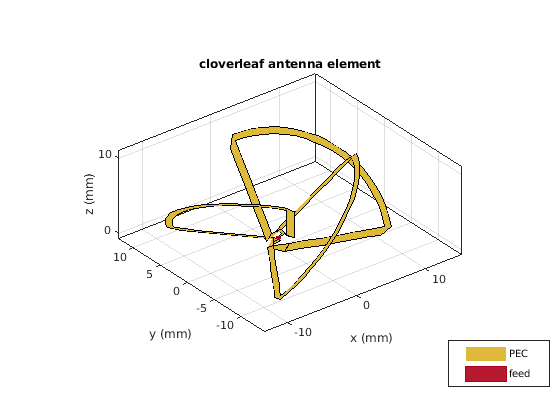

Создайте антенну скользящего листа.
cl = cloverleaf; show(cl);

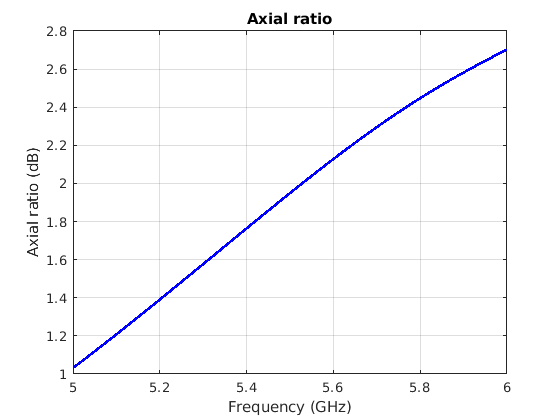

Постройте график коэффициента эллиптичности антенны с 5 ГГц до 6 ГГц.
freq = linspace(5e9,6e9,101); axialRatio(cl,freq,0,0);
График коэффициента эллиптичности показывает, что антенна поддерживает круговую поляризацию во всей частотной области значений.
Входные параметры
Выходные аргументы
Введенный в R2015a
