coverage
Отобразите карту покрытия
Синтаксис
Описание
coverage( отображает карту покрытия для сайта передатчика. Каждый цветной контур карты определяет область, где соответствующий уровень сигнала передается в мобильный приемник.txs)
Примечание
Эта функция поддерживает только антенные сайты с CoordinateSystem значение свойства установлено в 'geographic'.
coverage(___, отображает карту покрытия с помощью дополнительных опций, заданных Name,Value,___)Name,Value пар.
pd = coverage(txs,___)pd. График не отображается, и любые графические пары "имя-значение" игнорируются.
Примеры

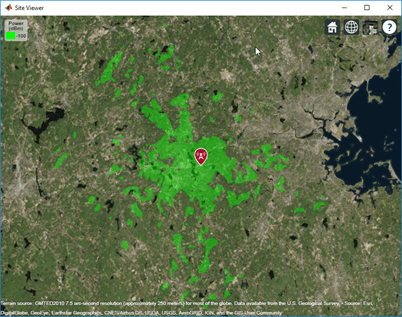

Карта покрытия передатчика
Создайте сайт передатчика в штаб-квартире MathWorks.
tx = txsite('Name','MathWorks', ... 'Latitude', 42.3001, ... 'Longitude', -71.3503);
Показать карту покрытия.
coverage(tx)

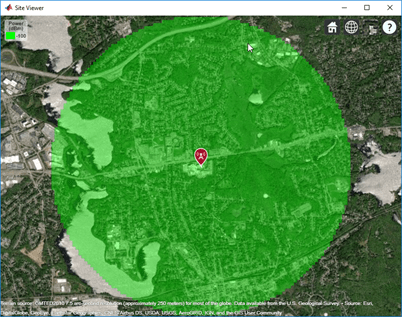

Карта покрытия с использованием передатчика и приемника
Создайте сайт передатчика в штаб-квартире MathWorks.
tx = txsite('Name','MathWorks', ... 'Latitude', 42.3001, ... 'Longitude', -71.3503);
Создайте приемник площадку в Fenway Park с высотой антенны 1,2 м и потерей системы 10 дБ.
rx = rxsite('Name','Fenway Park', ... 'Latitude',42.3467, ... 'Longitude',-71.0972,'AntennaHeight',1.2,'SystemLoss',10);
Вычислите площадь покрытия передатчика с помощью модели близкого распространения.
coverage(tx,rx,'PropagationModel','closein')

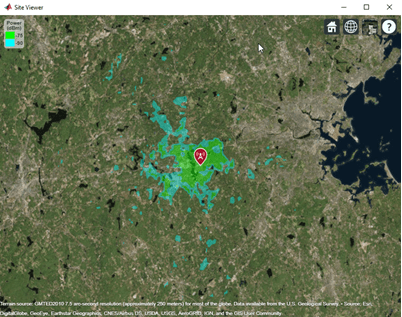

Карта покрытия для сильных и слабых сигналов
Задайте сильные и слабые сильные стороны сигнала с соответствующими цветами.
strongSignal = -75; strongSignalColor = "green"; weakSignal = -90; weakSignalColor = "cyan";
Создайте сайт передатчика и отобразите карту покрытия.
tx = txsite('Name','MathWorks','Latitude', 42.3001,'Longitude', -71.3503); coverage(tx,'SignalStrengths',[strongSignal,weakSignal], ... 'Colors', [strongSignalColor,weakSignalColor])

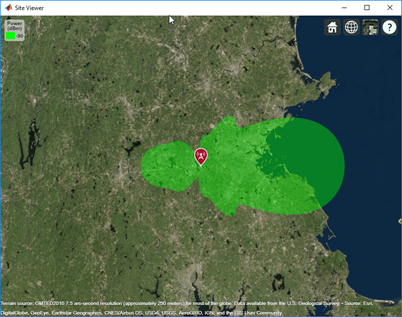

Карта покрытия направленной антенны под дождем
Задайте антенну Яги-Уда, рассчитанную на частоту передатчика 4,5 ГГц. Наклоните антенну, чтобы направить излучение в XY-плоскости (т.е. географический азимут).
fq = 4.5e9;
y = design(yagiUda,fq);
y.Tilt = 90;
y.TiltAxis = 'y';Создайте узел передатчика с этой направленной антенной.
tx = txsite('Name','MathWorks', ... 'Latitude',42.3001,'Longitude',-71.3503, ... 'Antenna',y,'AntennaHeight',60, ... 'TransmitterFrequency',fq,'TransmitterPower',10);
Отобразите карту покрытия с помощью модели распространения дождя. Шаблон карты указывает на восток, что соответствует значению угла антенны по умолчанию 0 степени.
coverage(tx,'rain','SignalStrengths',-90)
Комбинированная карта покрытия нескольких передатчиков
Определите имена и местоположения сайтов вокруг Бостона.
names = ["Fenway Park","Faneuil Hall","Bunker Hill Monument"]; lats = [42.3467,42.3598,42.3763]; lons = [-71.0972,-71.0545,-71.0611];
Создайте массив сайта передатчика.
txs = txsite('Name', names,... 'Latitude',lats,... 'Longitude',lons, ... 'TransmitterFrequency',2.5e9);
Отобразите комбинированную карту покрытия для нескольких сильных сторон сигнала, используя модель близкого распространения.
coverage(txs,'close-in','SignalStrengths',-100:5:-60)
Карта покрытия с использованием метода Лонгли-Райса и трассировки луча
Запустите Средство Просмотра, используя создания в Чикаго. Для получения дополнительной информации о файле osm см. [1].
viewer = siteviewer("Buildings","chicago.osm");

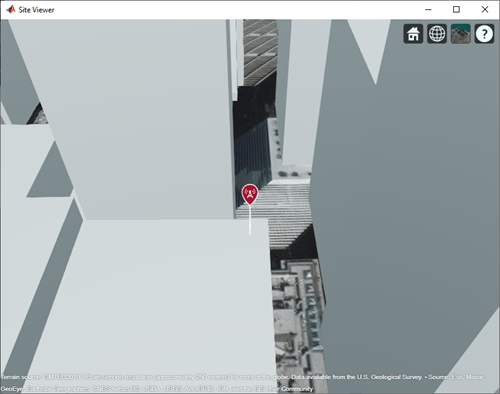

Создать площадку передатчика на создании.
tx = txsite('Latitude',41.8800, ... 'Longitude',-87.6295, ... 'TransmitterFrequency',2.5e9); show(tx)

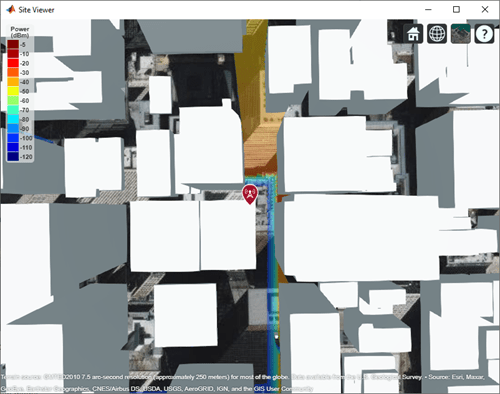

Карта покрытия с использованием модели распространения Лонгли-Риса
Создайте карту покрытия города с помощью модели распространения Лонгли-Райса.
coverage(tx,"SignalStrengths",-100:-5,"MaxRange",250,"Resolution",1)
Модели Лонгли-Райса на крышах распространяются вдоль вертикальных срезов и препятствий, как правило, доминируют в области покрытия.

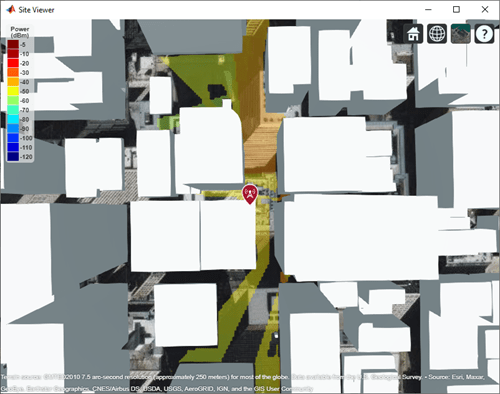

Карта покрытия с использованием модели распространения трассировки лучей и метода изображения
Создайте карту покрытия города с помощью модели распространения трассировки лучей. По умолчанию модель распространения трассировки лучей использует метод изображения, и область покрытия включает пути распространения линии визирования и одиночного отражения.
coverage(tx,"raytracing","SignalStrengths",-100:-5, ... "MaxRange",250,"Resolution",2)
Эта карта покрытия показывает новые области, которые находятся в обслуживании из-за отраженных путей распространения.

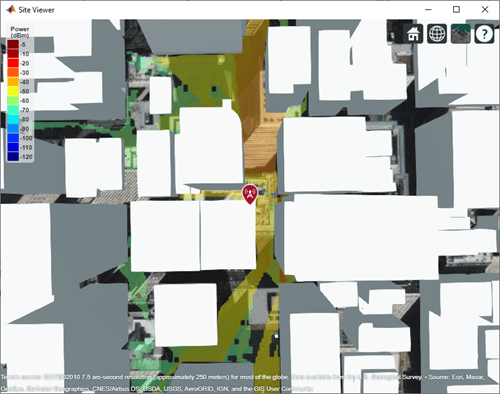

Карта покрытия с использованием модели распространения трассировки лучей и метода SBR
Создайте карту покрытия города с помощью модели распространения трассировки лучей. Укажите метод трассировки лучей как стрелковые и прыгающие лучи (SBR). Метод SBR обычно быстрее, чем способ изображения. Увеличьте максимальное количество отражений пути до 2.
pm = propagationModel("raytracing","Method","sbr", ... "MaxNumReflections",2); coverage(tx,pm,"SignalStrengths",-100:-5, ... "MaxRange",250,"Resolution",2)
Эта карта покрытия показывает новые области, которые находятся в обслуживании из-за дополнительных отраженных путей распространения.
Приложение
[1] Файл osm загружается из https://www.openstreetmap.org, что обеспечивает доступ к данным карты, полученной из толпы, по всему миру. Данные лицензированы под лицензией Open Data Commons Open Database License (ODbL), https://opendatacommons.org/licenses/odbl/.
Входные параметры
Выходные аргументы
[1] Выравнивание контуров и меток областей является представлением функции, предоставляемой поставщиками данных, и не подразумевает одобрения MathWorks®.
