sigstrength

Сила сигнала от передатчика

Свернуть все на странице

Синтаксис

ss = sigstrength(rx,tx)
ss = sigstrength(rx,tx,propmodel)
ss = sigstrength(___,Name,Value)

Описание

пример

ss = sigstrength(rx,tx) возвращает интенсивность сигнала в месте приемника из-за сайта передатчика.

ss = sigstrength(rx,tx,propmodel) возвращает интенсивность сигнала в узле приемника, используя заданную модель распространения. Установка модели распространения аналогична установке 'PropagationModel' Пара "имя-значение".

ss = sigstrength(___,Name,Value) возвращает интенсивность сигнала, используя дополнительные опции, заданные Name,Value пар и любого из предыдущих синтаксисов.

Примеры

свернуть все

Открыть Live Script

Создайте сайт передатчика.

tx = txsite('Name','Fenway Park', ...
        'Latitude', 42.3467, ...
        'Longitude', -71.0972);

Создайте сайт приемника с заданной чувствительностью (в дБм).

 rx = rxsite('Name','Bunker Hill Monument', ...
        'Latitude', 42.3763, ...
        'Longitude', -71.0611, ...
        'ReceiverSensitivity', -90);

Вычислите мощность приемника и ссылку маржу. Ссылка поле является различием между чувствительностью приемника и мощности приемника.

ss = sigstrength(rx,tx)
ss = -71.1414

margin = abs(rx.ReceiverSensitivity - ss)
margin = 18.8586
Открыть Live Script

Запуск Средство Просмотра со созданиями в Чикаго. Для получения дополнительной информации о файле osm см. [1].

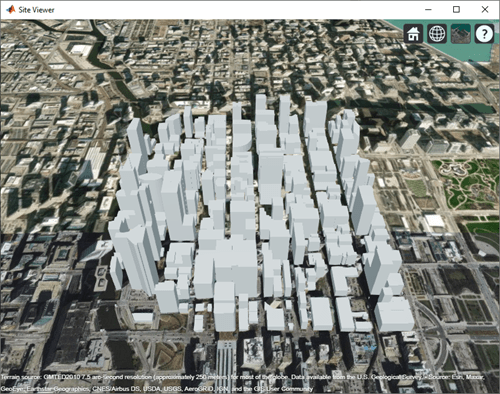

viewer = siteviewer("Buildings","chicago.osm");

Создайте площадку передатчика на создании.

tx = txsite('Latitude',41.8800, ...
    'Longitude',-87.6295, ...
    'TransmitterFrequency',2.5e9);

Создайте узел приемника рядом с другим созданием.

rx = rxsite('Latitude',41.881352, ...
    'Longitude',-87.629771, ...
    'AntennaHeight',30);

Вычислите мощность сигнала при помощи модели распространения трассировки лучей. По умолчанию модель трассировки лучей использует метод изображения и выполняет анализ линии зрения и одиночного отражения.

pm = propagationModel("raytracing");
ssOneReflection = sigstrength(rx,tx,pm)
ssOneReflection = -54.0915

Вычислите мощность сигнала с анализом до двух отражений, где общая мощность приемника является совокупной степенью всех путей распространения

pm.MaxNumReflections = 2;
ssTwoReflections = sigstrength(rx,tx,pm)
ssTwoReflections = -52.3890

Наблюдайте эффект материала путем замены бетонного материала по умолчанию на идеальный отражатель.

pm.BuildingsMaterial = 'perfect-reflector';
ssPerfect = sigstrength(rx,tx,pm)
ssPerfect = -41.9927

Постройте график путей распространения.

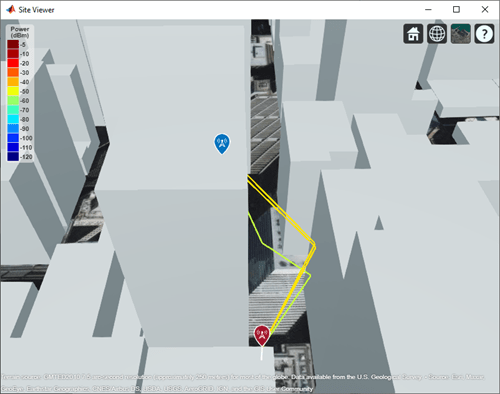

raytrace(tx, rx, pm)

Приложение

[1] Файл osm загружается из https://www.openstreetmap.org, что обеспечивает доступ к данным карты, полученной из толпы, по всему миру. Данные лицензированы под лицензией Open Data Commons Open Database License (ODbL), https://opendatacommons.org/licenses/odbl/.

Входные параметры

свернуть все

Сайт приемника, заданный как rxsite объект. Можно использовать входы массива, чтобы задать несколько сайтов.

Площадка передатчика, заданная как txsite объект. Можно использовать входы массива, чтобы задать несколько сайтов.

Модель распространения, заданная как вектор символов, строка или модель распространения, созданная с propagationModel функция. Значение по умолчанию зависит от системы координат, используемой входными узлами:

Система координатЗначение модели распространения по умолчанию
'geographic'

  • 'longley-rice' когда вы используете местность.

  • 'freespace' когда вы не используете местность.

'cartesian'

  • 'freespace' когда Map имеет значение none.

  • 'raytracing' когда Map задается имя STL- файла или объекта триангуляции. Модель трассировки лучей по умолчанию использует метод изображения.

Можно также задать модель распространения при помощи 'PropagationModel' аргумент пары "имя-значение".

Аргументы в виде пар имя-значение

Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.

Пример: 'Type','power'

Тип вычисляемой мощности сигнала, заданный как разделенная разделенными запятой парами, состоящая из 'Type и 'power' или 'efield'.

Когда тип 'power', интенсивность сигнала выражается в модулях степени (dBm) сигнала на входе мобильного приемника. Когда тип 'efield', интенсивность сигнала выражается в единицах напряженности электрического поля (дБмкВ/м) сигнальной волны, падающей на антенну.

Типы данных: char | string

Модель распространения для вычисления потерь пути, заданная как разделенная разделенными запятой парами, состоящая из 'PropagationModel' и одно из следующих:

  • 'freespace' - Модель распространения свободного пространства

  • 'rain' - Модель распространения дождя

  • 'gas' - Модель распространения газа

  • 'fog' - Модель распространения тумана

  • 'close-in' - Близкая модель распространения

  • 'longley-rice' - модель распространения Лонгли-Райса

  • 'tirem' - модель распространения Tirem

  • 'raytracing' - Модель распространения трассировки лучей, которая использует метод изображения

  • Модель распространения, созданная с propagationModel функция

Модель распространения по умолчанию 'longley-rice' при включении и 'freespace' местности при отключении рельефа.

Модели распространения местности, включая 'longley-rice' и 'tirem' поддерживаются только для сайтов с CoordinateSystem значение свойства установлено в 'geographic'.

Типы данных: char

Карта для визуализации или данных о поверхности, заданная как разделенная разделенными запятой парами, состоящая из 'Map и одно из следующих в зависимости от системы координат:

Система координатДопустимые значения картыЗначение карты по умолчанию
'geographic'

  • siteviewer[a]

  • Имя местности может быть задано, если функция вызывается с выходным аргументом. Допустимые имена местности 'none', 'gmted2010', или имя пользовательских данных местности, добавленных с помощью addCustomTerrain

  • текущий siteviewer или новый siteviewer, если они не открыты.

  • 'gmted2010' при вызове с выходом.

'cartesian''none', объект триангуляции или имя STL- файла.'none'

[a] Выравнивание контуров и меток областей является представлением функции, предоставляемой поставщиками данных, и не подразумевает одобрения MathWorks®.

Типы данных: char | string

Выходные аргументы

свернуть все

Сила сигнала, возвращенная как M -by - N массив в дБм. M - количество сайтов TX, а N - количество сайтов RX.
