layout

Отображение массив или стек печатной платы размещения

Синтаксис

layout(array)

layout(pcbstack)

Описание

layout(array) отображает размещение объекта массива. Круги в размещение соответствуют точкам питания антенны в массив.

пример

layout(pcbstack) отображает размещение объекта стека печатных плат. Круги в размещение соответствуют точкам питания антенны на печатной плате.

Примеры

свернуть все

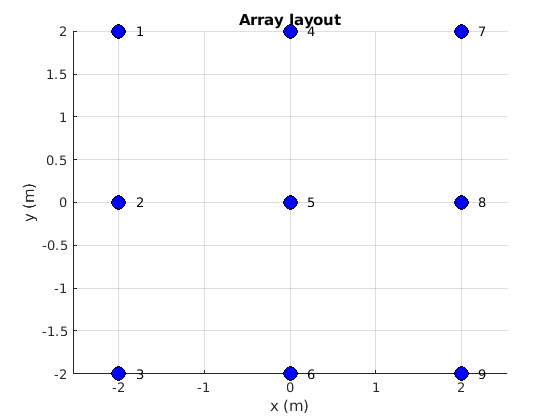

Отобразите размещение массива на плоскости X-Y

Открыть Live Script

Создайте и просмотрите прямоугольный массив 3x3, размещение на плоскости X-Y.

h = rectangularArray('Size',[3 3]);
layout(h)

Figure contains an axes. The axes with title Array layout contains 10 objects of type scatter, text.

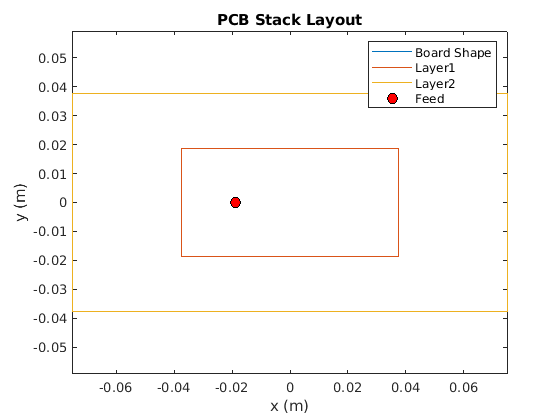

Отображение размещения стека печатной платы

Открыть Live Script

Стек печатной платы по умолчанию размещение.

p = pcbStack;
layout(p)

Figure contains an axes. The axes with title PCB Stack Layout contains 4 objects of type line. These objects represent Board Shape, Layer1, Layer2, Feed.

Входные параметры

свернуть все

`array` - Объект массива
скалярный указатель

Объект массив, заданный как скалярный указатель.

`pcbstack` - Стек печатной платы
`pcbStack` объект

Стек печатной платы, заданный как pcbStack объект.

См. также

pcbStack | show

Введенный в R2015a
