pcbStack

Однофазная или многофазная антенна PCB

Описание

The pcbStack объект представляет собой антенну с одной или несколькими печатными платами (PCB). The pcbStack может использоваться объект

Для создания однослойных, многослойных металлических или металлодиэлектрических антенн подложки
Чтобы создать произвольное количество каналов и вий в антенне
Создание ПП-антенны с элементами каталога Antenna Toolbox™ antenna
Для преобразования элементов антенной решетки в стек печатной платы

Примечание

Чтобы сгенерировать файл Гербера, требуется слой подложки. Используйте Substrate свойство для создания этого слоя в антенне печатной платы. Для получения дополнительной информации см. Раздел «Преобразование стека»

Создание

Синтаксис

pcbant = pcbStack

pcbant = pcbStack(Name,Value)

pcbant = pcbStack(ant)

Описание

pcbant = pcbStack создает заполненную воздухом однофазную печатную плату с двумя металлическими слоями.

пример

pcbant = pcbStack(Name,Value) устанавливает свойства с помощью пар "имя-значение". Для примера, pcbStack('FeedDiameter', 2.000e-04) создает ПП-антенну с диаметром питания 2.000e-04 метра. Можно задать несколько пары "имя-значение". Заключайте каждое имя свойства в кавычки создает ПП-антенну с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Не заданные свойства сохраняют значения по умолчанию.

пример

pcbant = pcbStack(ant) преобразует любую 2-D или 2.5-D антенну из каталога антенны в ПП-антенну для дальнейшего моделирования и анализа. Можно также использовать объекты антенных решеток из элементов каталога антенных решеток, которые преобразуют их в ПП-антенны.

Свойства

расширить все

`Name` - Имя антенны печатной платы
`'MyPCB'` (по умолчанию) | вектор символов

Имя антенны печатной платы, задается вектор символов.

Пример: 'Name','PCBPatch'

Типы данных: char | string

`Revision` - Подробная информация о пересмотре проекта ПП-антенны
`'1.0'` (по умолчанию) | вектор символов

Сведения о ревизии проекта ПП-антенны, заданные как вектор символов.

Пример: 'Revision','2.0'

Типы данных: char | string

`BoardShape` - Форма платы ПК
`antenna.Rectangle` (по умолчанию) | объект

Форма платы ПК, заданная как объект. Форма может быть прямоугольником или многоугольником.

Пример: 'BoardShape',antenna.Polygon

`BoardThickness` - Толщина платы ПК
`0.0100` (по умолчанию) | положительная скалярная величина

Толщина платы PC в виде положительной скалярной величины.

Пример: 'BoardThickness',0.02000

Типы данных: double

`Layers` - Металлические и диэлектрические слои
`{[1×1 antenna.Rectangle] [1×1 antenna.Rectangle]}` (по умолчанию) | массив ячеек из форм металлического слоя и диэлектрика

Металлические и диэлектрические слои, заданные массив ячеек из металлических слоев формы и диэлектрика. Можно задать одну форму металла или один диэлектрик на слой, начиная с верхнего слоя и продолжая вниз.

Типы данных: cell

`FeedLocations` - Места подачи антенны в Декартовых координатах
`[-0.0187 0 1 2]` (по умолчанию) | N массив -by-3 или N -by-4

Местоположения каналов для антенны ПП в Декартовых координатах, заданные как N -by-3 или N -by-4. Можно поместить подачу в плату или на ребро платы. Массивы преобразуются в следующие:

N -by-3 - [x, y, Layer]
N -by-4 - [x, y, SigLayer, GndLayer]

Пример: 'FeedLocations',[-0.0187 0 1 2]

Типы данных: double

`FeedDiameter` - Диаметр центрального контакта питающего соединителя
`1.0000e-03` (по умолчанию) | положительная скалярная величина в метрах

Центральный контакт диаметр питающего соединителя, заданный как положительная скалярная величина в метрах.

Пример: 'FeedDiameter',2.000e-04

Типы данных: double

`ViaLocations` - Короткие электрические местоположения антенны в Декартовых координатах
`[0 0 0]` (по умолчанию) | вектор действительных чисел размера M массив -by-4

Электрические короткие местоположения для антенны в Декартовых координатах, заданные как вектор действительных чисел размера M решётки -by-4. Массивы преобразуются в следующие:

M -by-4 - [x, y, SigLayer, GndLayer]

Пример: 'ViaLocations',[0 -0.025 1 2]

Типы данных: double

`ViaDiameter` - Диаметр электрического штифта между металлическими слоями
положительная скалярная величина в метрах

Электрическое замыкание контакта диаметр между металлическими слоями, заданный положительной скалярной величиной в метрах.

Пример: 'ViaDiameter',1.0e-3

Типы данных: double

`FeedVoltage` - Величина, приложенное к подачам
`1` (по умолчанию) | положительная скалярная величина в вольтах

Величина напряжение, приложенное к питателям, задается как положительная скалярная величина в вольтах.

Пример: 'FeedVoltage',2

Типы данных: double

`FeedViaModel` - Модель для аппроксимации подачи и via
`'strip'` (по умолчанию) | `'square'` | `'hexagon'` | `'octagon'`

Модель для аппроксимации подачи и via, заданная как одно из следующего:

'strip' - прямоугольная полоска, приближенная к подаче или через цилиндр. Это приближение является самым простым и приводит к небольшому mesh.
'square' - 4-стороннее приближение многогранника к подаче или через цилиндр.
'hexagon' - 6-стороннее приближение многогранника к подаче или через цилиндр.
'octagon' - 8-стороннее приближение многогранника к подаче или через цилиндр.

Пример: 'FeedViaModel','octagon'

Типы данных: char | string

`FeedPhase` - Фаза возбуждения при каждом питании
`0` (по умолчанию) | вектор действительных чисел в степенях

Фаза возбуждения в каждой подаче, заданная как вектор действительных чисел в степени.

Пример: 'FeedPhase',2

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, задается как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по вашему выбору. Для получения дополнительной информации см. metal. Для получения дополнительной информации о сетке металлического проводника см. Раздел «Сетка».

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кулачковые элементы
[1x1 LumpedElement] (по умолчанию) | указатель на объект с комчатым элементом

Объединенные элементы, добавленные к подаче антенны, задаются как указатель на объект с комком. Для получения дополнительной информации см. lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement - указатель на объект для нагрузки, созданной с помощью lumpedElement.

Пример: pcbant.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скалярный вектор |

Угол наклона антенны, заданный как скаляр или вектор с каждым модулем в степенях. Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях вокруг двух осей, заданных векторами.

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трехэлементный вектор Декартовых координат в метрах. В этом случае каждая координата в векторе начинается с источника и лежит вдоль заданных точек на осях X -, Y - и Z.
Две точки в пространстве, каждая из которых задана как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый вход, описывающий простые повороты вокруг одной из главных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации см. Раздел «Вращение антенн и массивов».

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

The wireStack Объект антенны принимает только метод точки, чтобы изменить его свойства.

Типы данных: double

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразить фигуру как заполненную закрашенную фигуру
`array`	Создайте массив объектов стека ПП
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Лучевая ширина антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массива
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массива
`efficiency`	Эффективность излучения антенны
`EHfields`	Электрическое и магнитное поля антенн; Встроенные электрическое и магнитное поля антенного элемента в массивах
`impedance`	Входное сопротивление антенны; импеданс скана массива
`info`	Отображение информации об антенне или массиве
`layout`	Отображение массив или стек печатной платы размещения
`mesh`	Сетчатые свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените сетчатый режим структуры антенны
`pattern`	Диаграмма направленности излучения и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Азимутальный шаблон антенны или массива
`patternElevation`	Шаблон повышения антенны или массива
`returnLoss`	Обратная потеря антенны; Скан возврата потеря массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны антенны
`plot`	Постройте контур формы

Примеры

свернуть все

Конечный нагруженный плоский диполь

Открыть Live Script

Setup.

vp  = physconst('lightspeed');
f   = 850e6;
lambda = vp./f;

Создайте планарный диполь с емкостной загрузкой на концах.

L = 0.15;
W = 1.5*L;
stripL = L;
gapx = .015;
gapy = .01;
r1 = antenna.Rectangle('Center',[0,0],'Length',L,'Width',W,'Center',[lambda*0.35,0]);
r2 = antenna.Rectangle('Center',[0,0],'Length',L,'Width',W,'Center',[-lambda*0.35,0]);
r3 = antenna.Rectangle('Length',0.5*lambda,'Width',0.02*lambda,'NumPoints',2);
s = r1 + r2 + r3;
figure
show(s)

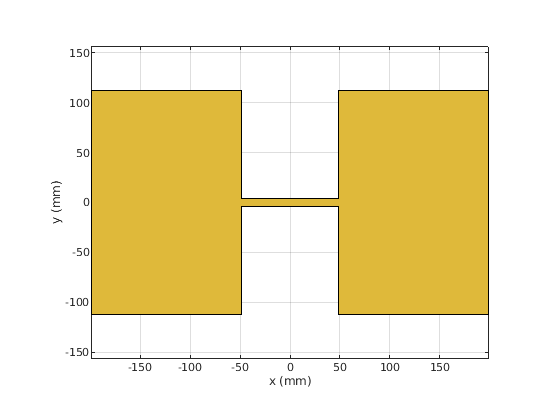

Figure contains an axes. The axes contains 2 objects of type patch. This object represents PEC.

Присвойте форму излучателя pcbStack и внесите изменения в форму платы и свойства диаметра подачи.

boardShape = antenna.Rectangle('Length',0.6,'Width',0.3);
p = pcbStack;
p.BoardShape = boardShape;
p.Layers = {s};
p.FeedDiameter = .02*lambda/2;
p.FeedLocations = [0 0 1];
figure
show(p)

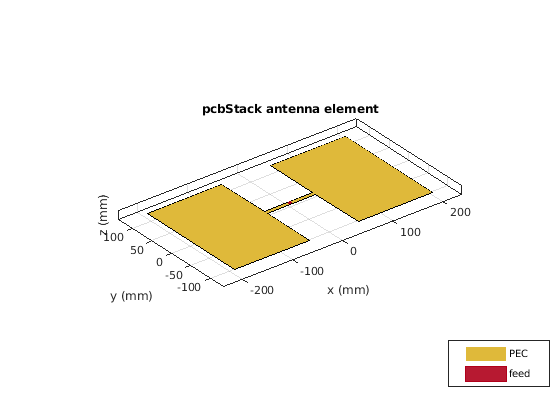

Figure contains an axes. The axes with title pcbStack antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

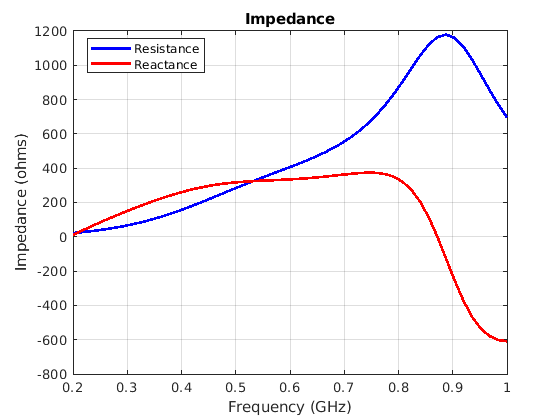

Анализируйте импеданс антенны. Эффект конечной нагрузки должен привести к последовательному резонансу, который будет толкаться ниже в полосе.

figure
impedance(p,linspace(200e6,1e9,51))

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

ПП- Стек диэлектрической антенны

Открыть Live Script

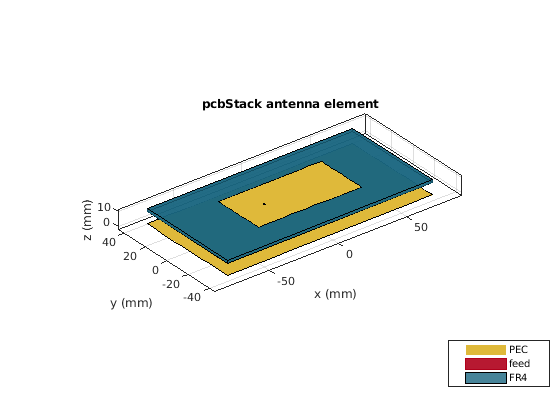

Создайте ПКБ стека антенны с 2 мм диэлектрической толщиной на излучателе и воздуха ниже него. Отобразите структуру.

p = pcbStack;
d1 = dielectric('FR4');
d1.Thickness = 2e-3;
d2 = dielectric('Air');
d2.Thickness = 8e-3;
p.Layers = {p.Layers{1},d1,d2,p.Layers{2}};
p.FeedLocations(3:4) = [1 4];
show(p)

Figure contains an axes. The axes with title pcbStack antenna element contains 11 objects of type patch, surface. These objects represent PEC, feed, FR4.

Шаблон направленности антенны стека печатной платы

Открыть Live Script

Создайте ПП стека антенну из заднего боути рефлектора.

b = design(bowtieRounded,1e9);
b.Tilt = 90

b =
  bowtieRounded with properties:

        Length: 0.0959
    FlareAngle: 90
     Conductor: [1x1 metal]
          Tilt: 90
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]

b.TiltAxis = [0 1 0];
r = reflector('Exciter',b);
p = pcbStack(r);

Постройте график шаблона направленности антенны на 1 ГГц.

pattern(p,1e9);

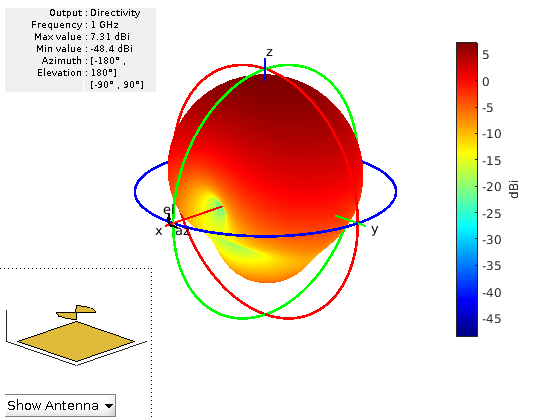

Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface.

PCB-антенна из элементов библиотеки антенн

Открыть Live Script

Создайте копланарную инвертированную F-антенну.

fco = invertedFcoplanar('Height',14e-3,'GroundPlaneLength', 100e-3,  ...
                  'GroundPlaneWidth', 100e-3);

Используйте эту антенну для создания pcbStack объект.

p = pcbStack(fco);

Преобразование стека

Открыть скрипт

Создайте кольцевую микрополосковую закрашенную фигуру.

p = patchMicrostripCircular;
d = dielectric;
d.EpsilonR = 4.4;
p.Radius = .0256;
p.Height = 1.6e-3;
p.Substrate = d;
p.GroundPlaneLength = 3*.0256;
p.GroundPlaneWidth = 3*.0256;
p.FeedOffset = [.0116 0];

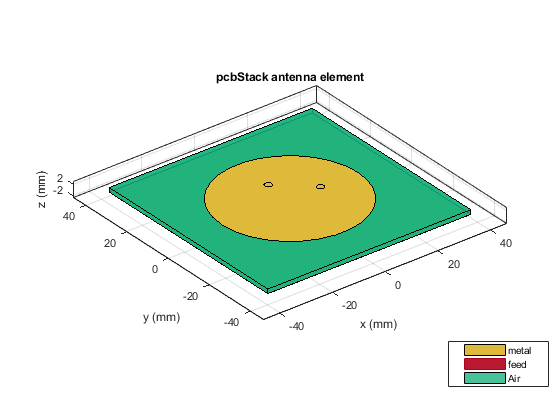

Создайте круговую микрополоску печатной платы закрашенной фигуры используя pcbStack.

pb = pcbStack(p);
pb.FeedDiameter = 1.27e-3;
pb.ViaLocations = [0 pb.FeedLocations(1)/1.1 1 3];
pb.ViaDiameter = pb.FeedDiameter;
figure
show(pb)

C = SMA_Jack_Cinch;
O = PCBServices.MayhewWriter;
O.DefaultViaDiam = pb.ViaDiameter;
O.Filename = 'Microstrip circular patch-9a';
Am = PCBWriter(pb,O,C);
gerberWrite(Am)

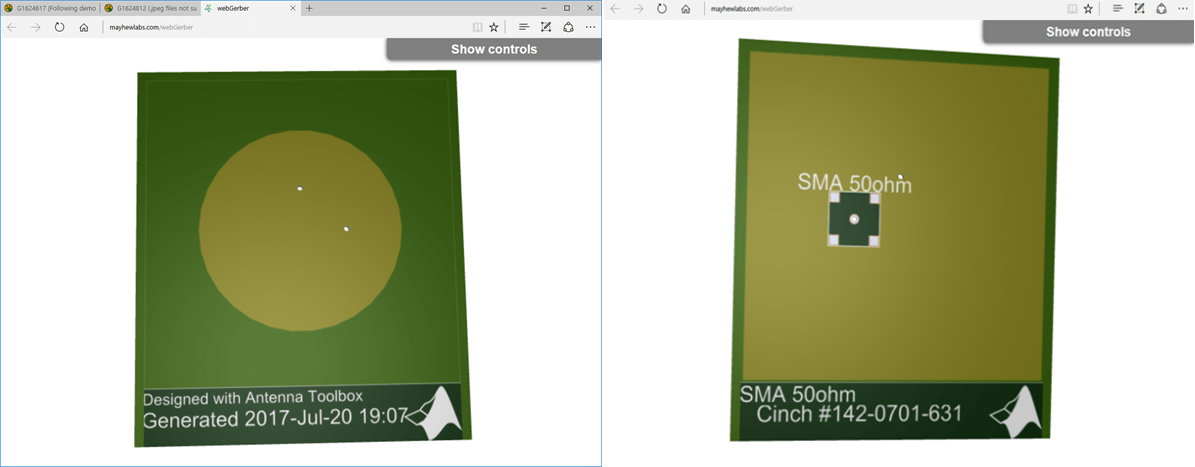

Изображения с использованием Mayhew Labs 3-D Средство просмотра.

ПП-антенна из элементов библиотеки антенных решеток

Открыть Live Script

Создайте копланарную инвертированную антенну F.

fco = invertedFcoplanar('Height',14e-3,'GroundPlaneLength', 100e-3,  ...
                  'GroundPlaneWidth', 100e-3);

Создайте линейный массив с инвертированной антенной F в качестве ее элементов.

la = linearArray;
la.Element = fco;
la.NumElements = 4;

Используйте эту антенную решетку для создания печатной платы.

p = pcbStack(la);

Стек печатной платы из линейных дипольных Массивов и дипольных Антенных элементов

Открыть Live Script

Создайте dipole объект и linearArray антенны объект антенной решетки. В linearArray объект антенны, оставьте Element Набор свойств к его значению по умолчанию диполя. Установите ElementSpacing свойство для 4 ".

d1 = dipole;
d2 = linearArray('ElementSpacing', 4);

Чтобы задать координату Z pcbStack объект антенны на нуль, поверните диполь и линейную дипольную решётку на 90 степени с помощью Tilt свойство. Затем установите TiltAxis свойство [0 -1 0] для дипольных и линейных дипольных массивов.

d1.Tilt = 90;
d2.Element.Tilt = 90;
d1.TiltAxis = [0 -1 0];
d2.Element.TiltAxis = [0 -1 0];

Создайте и просмотрите антенну стека печатной платы, созданную с помощью dipole объект антенны.

p1 = pcbStack(d1);
show(p1)

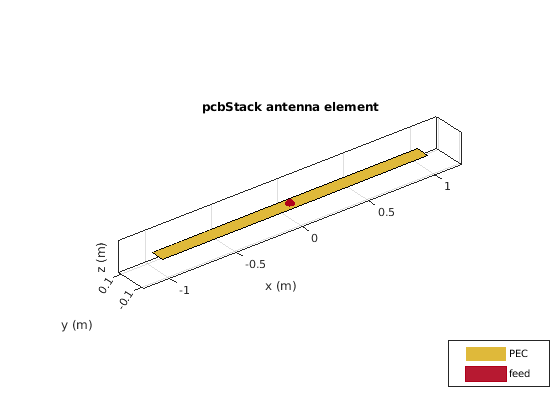

Figure contains an axes. The axes with title pcbStack antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

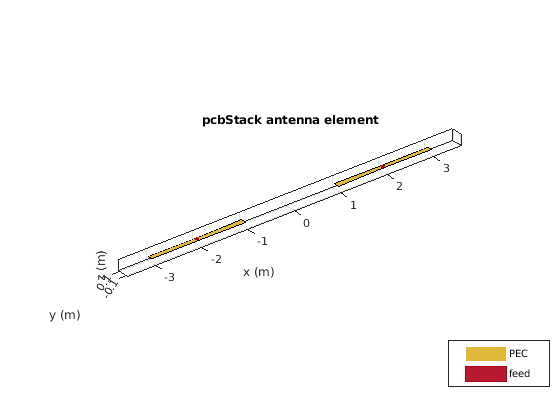

Создайте и просмотрите антенну стека печатной платы с помощью linearArray объект антенной решетки.

p2 = pcbStack(d2);
show(p2)

Figure contains an axes. The axes with title pcbStack antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed.

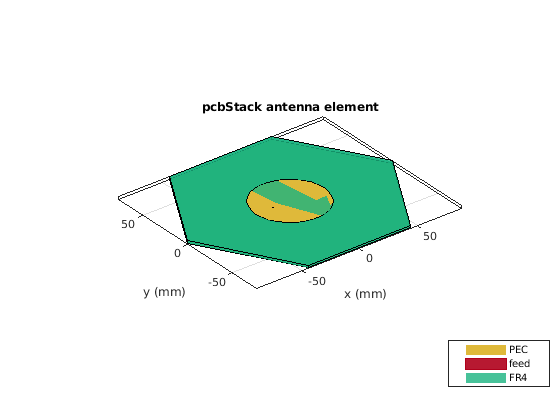

Кольцевая микрополосковая закрашенная фигура на полигонообразной плате

Открыть Live Script

Создайте круговую микрополоску закрашенной фигуры антенны.

ant = design(patchMicrostripCircular,3e9);
ant.Substrate = dielectric( 'FR4' );
show(ant)

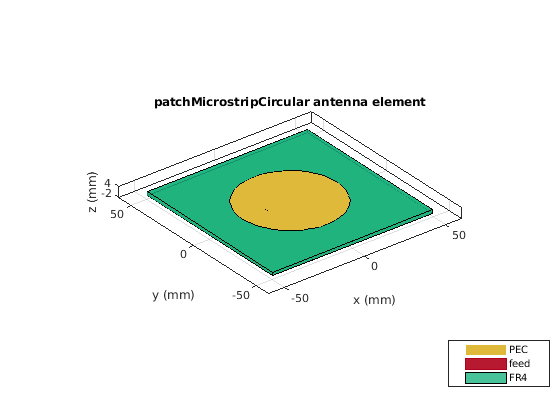

Figure contains an axes. The axes with title patchMicrostripCircular antenna element contains 6 objects of type patch, surface. These objects represent PEC, feed, FR4.

c = antenna.Circle;
show(c)

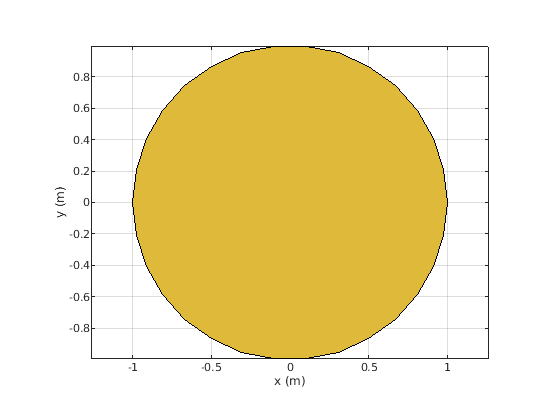

Figure contains an axes. The axes contains 2 objects of type patch. This object represents PEC.

c.NumPoints = 6;
c.Radius = 3*ant.Radius;
figure
show(c)

Figure contains an axes. The axes contains 2 objects of type patch. This object represents PEC.

Создайте стек ПП с помощью вершин, полученных из формы круга.

v = getShapeVertices(c);
cp = antenna.Polygon( 'Vertices' ,v);
pb = pcbStack(ant);
pb.Layers{3} = cp;
pb.BoardShape = cp;
show(pb)
axis equal

Figure contains an axes. The axes with title pcbStack antenna element contains 11 objects of type patch, surface. These objects represent PEC, feed, FR4.

Ссылки

[1] Balanis, C. A. Antenna Theory. Анализ и проект. 3rd Ed. Hoboken, NJ: John Wiley & Sons, 2005.

[2] Штуцман, У. Л. и Гари А. Тиле. Теория и проект антенны. 3rd Ed. River Street, NJ: John Wiley & Sons, 2013.

См. также

antenna.Circle | antenna.Polygon | antenna.Rectangle | customAntennaMesh | customArrayMesh

Темы

Введенный в R2017a

Документация

pcbStack

Описание

Создание

Синтаксис

Описание

Свойства

`Name` - Имя антенны печатной платы
`'MyPCB'` (по умолчанию) | вектор символов

`Revision` - Подробная информация о пересмотре проекта ПП-антенны
`'1.0'` (по умолчанию) | вектор символов

`BoardShape` - Форма платы ПК
`antenna.Rectangle` (по умолчанию) | объект

`BoardThickness` - Толщина платы ПК
`0.0100` (по умолчанию) | положительная скалярная величина

`Layers` - Металлические и диэлектрические слои
`{[1×1 antenna.Rectangle] [1×1 antenna.Rectangle]}` (по умолчанию) | массив ячеек из форм металлического слоя и диэлектрика

`FeedLocations` - Места подачи антенны в Декартовых координатах
`[-0.0187 0 1 2]` (по умолчанию) | N массив -by-3 или N -by-4

`FeedDiameter` - Диаметр центрального контакта питающего соединителя
`1.0000e-03` (по умолчанию) | положительная скалярная величина в метрах

`ViaLocations` - Короткие электрические местоположения антенны в Декартовых координатах
`[0 0 0]` (по умолчанию) | вектор действительных чисел размера M массив -by-4

`ViaDiameter` - Диаметр электрического штифта между металлическими слоями
положительная скалярная величина в метрах

`FeedVoltage` - Величина, приложенное к подачам
`1` (по умолчанию) | положительная скалярная величина в вольтах

`FeedViaModel` - Модель для аппроксимации подачи и via
`'strip'` (по умолчанию) | `'square'` | `'hexagon'` | `'octagon'`

`FeedPhase` - Фаза возбуждения при каждом питании
`0` (по умолчанию) | вектор действительных чисел в степенях

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

`Load` - Кулачковые элементы
[1x1 LumpedElement] (по умолчанию) | указатель на объект с комчатым элементом

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скалярный вектор |

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Функции объекта

Примеры

Конечный нагруженный плоский диполь

ПП- Стек диэлектрической антенны

Шаблон направленности антенны стека печатной платы

PCB-антенна из элементов библиотеки антенн

Преобразование стека

ПП-антенна из элементов библиотеки антенных решеток

Стек печатной платы из линейных дипольных Массивов и дипольных Антенных элементов

Кольцевая микрополосковая закрашенная фигура на полигонообразной плате

Ссылки

См. также

Темы

Документация по Antenna Toolbox

Поддержка

Документация

pcbStack

Описание

Создание

Синтаксис

Описание

Свойства

Name - Имя антенны печатной платы 'MyPCB' (по умолчанию) | вектор символов

Revision - Подробная информация о пересмотре проекта ПП-антенны '1.0' (по умолчанию) | вектор символов

BoardShape - Форма платы ПК antenna.Rectangle (по умолчанию) | объект

BoardThickness - Толщина платы ПК 0.0100 (по умолчанию) | положительная скалярная величина

Layers - Металлические и диэлектрические слои {[1×1 antenna.Rectangle] [1×1 antenna.Rectangle]} (по умолчанию) | массив ячеек из форм металлического слоя и диэлектрика

FeedLocations - Места подачи антенны в Декартовых координатах [-0.0187 0 1 2] (по умолчанию) | N массив -by-3 или N -by-4

FeedDiameter - Диаметр центрального контакта питающего соединителя 1.0000e-03 (по умолчанию) | положительная скалярная величина в метрах

ViaLocations - Короткие электрические местоположения антенны в Декартовых координатах [0 0 0] (по умолчанию) | вектор действительных чисел размера M массив -by-4

ViaDiameter - Диаметр электрического штифта между металлическими слоями положительная скалярная величина в метрах

FeedVoltage - Величина, приложенное к подачам 1 (по умолчанию) | положительная скалярная величина в вольтах

FeedViaModel - Модель для аппроксимации подачи и via 'strip' (по умолчанию) | 'square' | 'hexagon' | 'octagon'

FeedPhase - Фаза возбуждения при каждом питании 0 (по умолчанию) | вектор действительных чисел в степенях

Conductor - Тип металлического материала 'PEC' (по умолчанию) | metal объект

Load - Кулачковые элементы [1x1 LumpedElement] (по умолчанию) | указатель на объект с комчатым элементом

Tilt - Угол наклона антенны 0 (по умолчанию) | скалярный вектор |

TiltAxis - Ось наклона антенны [1 0 0] (по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | 'X' | 'Y' | 'Z'

Функции объекта

Примеры

Конечный нагруженный плоский диполь

ПП- Стек диэлектрической антенны

Шаблон направленности антенны стека печатной платы

PCB-антенна из элементов библиотеки антенн

Преобразование стека

ПП-антенна из элементов библиотеки антенных решеток

Стек печатной платы из линейных дипольных Массивов и дипольных Антенных элементов

Кольцевая микрополосковая закрашенная фигура на полигонообразной плате

Ссылки

См. также

Темы

Документация по Antenna Toolbox

Поддержка

`Name` - Имя антенны печатной платы
`'MyPCB'` (по умолчанию) | вектор символов

`Revision` - Подробная информация о пересмотре проекта ПП-антенны
`'1.0'` (по умолчанию) | вектор символов

`BoardShape` - Форма платы ПК
`antenna.Rectangle` (по умолчанию) | объект

`BoardThickness` - Толщина платы ПК
`0.0100` (по умолчанию) | положительная скалярная величина

`Layers` - Металлические и диэлектрические слои
`{[1×1 antenna.Rectangle] [1×1 antenna.Rectangle]}` (по умолчанию) | массив ячеек из форм металлического слоя и диэлектрика

`FeedLocations` - Места подачи антенны в Декартовых координатах
`[-0.0187 0 1 2]` (по умолчанию) | N массив -by-3 или N -by-4

`FeedDiameter` - Диаметр центрального контакта питающего соединителя
`1.0000e-03` (по умолчанию) | положительная скалярная величина в метрах

`ViaLocations` - Короткие электрические местоположения антенны в Декартовых координатах
`[0 0 0]` (по умолчанию) | вектор действительных чисел размера M массив -by-4

`ViaDiameter` - Диаметр электрического штифта между металлическими слоями
положительная скалярная величина в метрах

`FeedVoltage` - Величина, приложенное к подачам
`1` (по умолчанию) | положительная скалярная величина в вольтах

`FeedViaModel` - Модель для аппроксимации подачи и via
`'strip'` (по умолчанию) | `'square'` | `'hexagon'` | `'octagon'`

`FeedPhase` - Фаза возбуждения при каждом питании
`0` (по умолчанию) | вектор действительных чисел в степенях

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

`Load` - Кулачковые элементы
[1x1 LumpedElement] (по умолчанию) | указатель на объект с комчатым элементом

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скалярный вектор |

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`
