mesh

Сетчатые свойства металлической или диэлектрической антенны или структуры массива

Свернуть все на странице

Синтаксис

mesh(object)
mesh(shape)
mesh(object,Name,Value)
meshdata = mesh(___,Name,Value)

Описание

mesh(object) строит график mesh, используемой для анализа антенны или элемента массива.

пример

mesh(shape) строит график mesh для фигур.

пример

mesh(object,Name,Value) изменяет и строит график структуры сетки антенны или элемента массива, используя дополнительные опции, заданные парами "имя-значение". Можно также определить количество неизвестных из количества базисных функций в выходе.

пример

meshdata = mesh(___,Name,Value) возвращает структуру сетки, которая задает свойства, используемые для анализа антенны или массива.

Примеры

свернуть все

Открыть Live Script

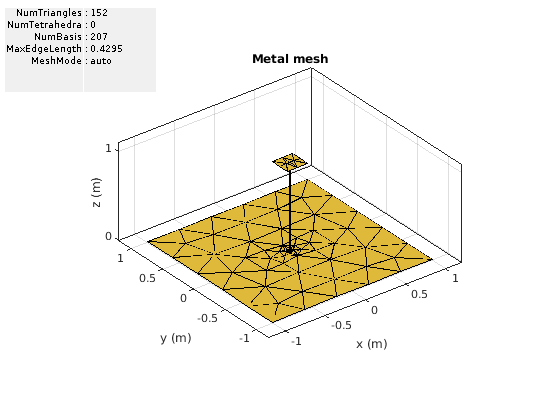

Создайте и просмотрите структуру сетки антенны верхнего монополя с максимальной длиной ребром 0,1 м.

h = monopoleTopHat;
i = impedance(h,75e6)
i = 2.5322e+02 + 6.0784e+02i

mesh(h)

Figure contains an axes and other objects of type uicontrol. The axes with title Metal mesh contains 2 objects of type patch, surface.

m = mesh(h)
m = struct with fields:
     NumTriangles: 152
    NumTetrahedra: 0
         NumBasis: 207
    MaxEdgeLength: 0.4295
         MeshMode: 'auto'
Открыть Live Script

Диаграмма направленности микрополоски Закрашенной фигуры антенны

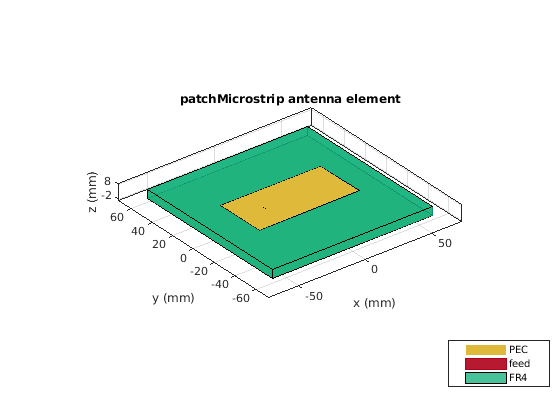

Создайте микрополосковую закрашенную фигуру, используя 'FR4' в качестве диэлектрической подложки.

d = dielectric('FR4');
pm = patchMicrostrip('Length',75e-3, 'Width',37e-3,                 ...
        'GroundPlaneLength',120e-3, 'GroundPlaneWidth',120e-3, ...
        'Substrate',d);
show(pm)

Figure contains an axes. The axes with title patchMicrostrip antenna element contains 6 objects of type patch, surface. These objects represent PEC, feed, FR4.

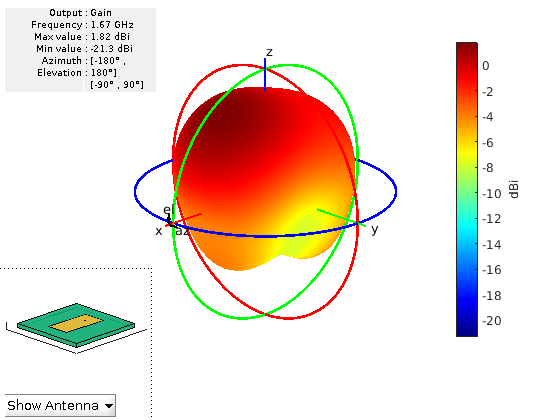

Постройте график диаграммы направленности антенны на частоте 1,67 ГГц.

figure
pattern(pm,1.67e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 6 objects of type patch, surface. This object represents FR4.

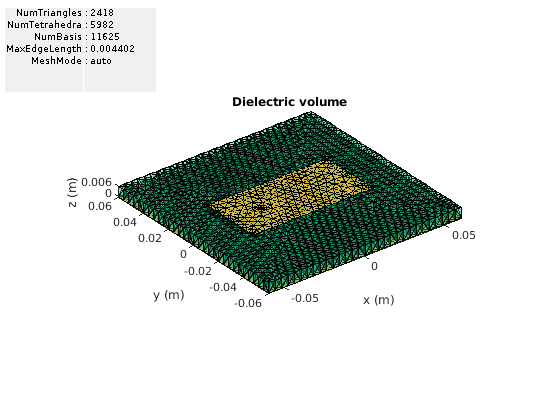

Сетка всей антенны.

figure
mesh(pm)

Figure contains an axes and other objects of type uicontrol. The axes with title Dielectric volume contains 5984 objects of type patch, surface.

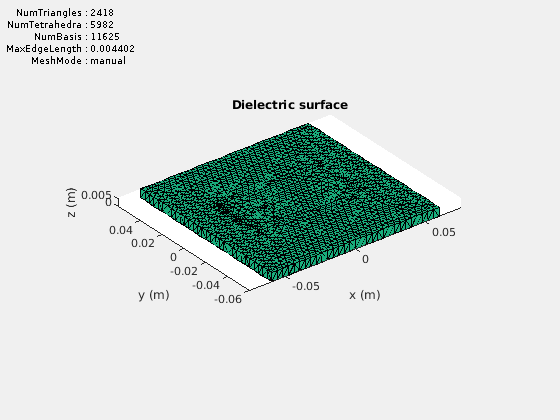

Сетка только диэлектрической поверхности антенны.

figure
mesh(pm,'View','dielectric surface')

Figure contains an axes and other objects of type uicontrol. The axes with title Dielectric surface contains an object of type patch.

Открыть Live Script

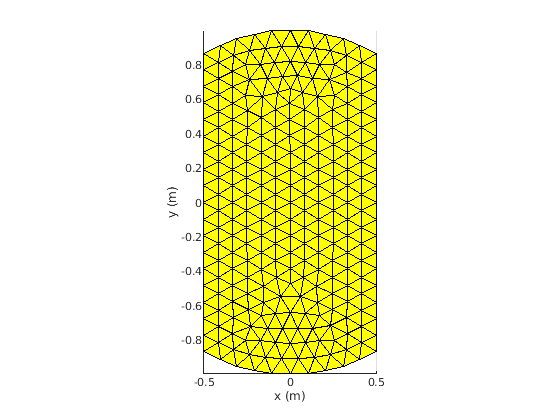

Создать прямоугольную и округлую форму, пересечь их и создать сетку на длине волны 2 м.

r  = antenna.Rectangle;
c  = antenna.Circle;
p = r&c;
mesh(p,2);

Figure contains an axes. The axes contains an object of type patch.

Входные параметры

свернуть все

Антенна или элемент массива, заданный как объект.

Фигура, созданная с помощью пользовательских элементов и объектов фигуры Antenna Toolbox, заданная как указатель на объект. Вы можете создать фигуры с помощью antenna.Circle, antenna.Polygon, или antenna.Rectangle.

Пример: c = antenna.Rectangle; mesh(c)

Аргументы в виде пар имя-значение

Пример: «MaxEdgeLength», 0,1

Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы в виде пар. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри одинарных кавычек (''). Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1, Value1, ..., NameN, ValueN.

Максимальная длина ребра треугольников в mesh, заданная как разделенная разделенными запятой парами, состоящая из 'MaxEdgeLength' и скаляром. Все треугольники в mesh имеют стороны, меньше или равные 'MaxEdgeLength' значение.

Типы данных: double

Минимальная длина ребра треугольников в mesh, заданная как разделенная разделенными запятой парами, состоящая из 'MinEdgeLength' и скаляром. Все треугольники в mesh имеют стороны, меньше или равные 'MinEdgeLength'.

Примечание

Вы можете использовать это свойство только с pcbStack объект.

Типы данных: double

Скорость роста сетки, заданная как разделенная разделенными запятой парами, состоящая из 'GrowthRate' и скаляром. Значение по умолчанию 0.7 утверждает, что скорость роста mesh составляет 70 процентов. Значения скорости роста находятся между 0 и 1.

Примечание

Вы можете использовать это свойство только с pcbStack объект.

Типы данных: double

Настройте mesh-вид антенны или элемента массива, заданный как разделенная разделенными запятой парами, состоящая из 'View' и 'all', 'metal', 'dielectric surface', или 'dielectric volume'.

Вы выбираете 'dielectric surface' чтобы просмотреть граничный треугольный mesh диэлектрика. Вы выбираете 'dielectric volume' для просмотра четырехгранного объемного mesh диэлектрика.

Типы данных: char

См. также

| |

Введенный в R2015a
