MetalCatalog

Каталог металлов

Свернуть все на странице

    Синтаксис

    mc = MetalCatalog

    Описание

    пример

    mc = MetalCatalog создает указатель на объект для каталога металлов.

    • Чтобы открыть каталог металлов, используйте open(mc)

    • Чтобы увидеть свойства металла из каталога металлов, используйте s = find(mc,name).

    Примеры

    свернуть все

    Открыть Live Script

    Откройте каталог металла.

    mc = MetalCatalog;
open(mc)

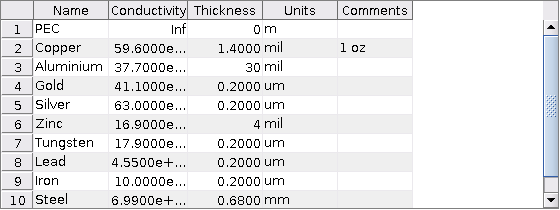

    Figure Metal Materials contains objects of type uimenu, uitoolbar, uitable.

    Перечислите свойства металлического материала Brass.

    s = find(mc,'Brass')
    s = struct with fields:
            Name: 'Brass'
    Conductivity: 15900000
       Thickness: 0.6800
           Units: 'mm'
        Comments: ''

    Используйте материал Brass как металл в рифленой рупорной антенне.

    m = metal('Brass');
ant = hornCorrugated('Conductor',m)
    ant =
  hornCorrugated with properties:

               FlareLength: 0.0428
                FlareWidth: 0.0900
               FlareHeight: 0.0600
                    Length: 0.0229
                     Width: 0.0102
                    Height: 0.0075
                 FeedWidth: 8.0000e-05
                FeedHeight: 0.0037
                FeedOffset: [-0.0020 0]
    FirstCorrugateDistance: 0.0160
            CorrugateDepth: [0.0050 0.0100]
            CorrugateWidth: 0.0030
                     Pitch: 0.0060
                 Conductor: [1x1 metal]
                      Tilt: 0
                  TiltAxis: [1 0 0]
                      Load: [1x1 lumpedElement]

    Просмотрите антенну с помощью функции show.

    figure;
show(ant)

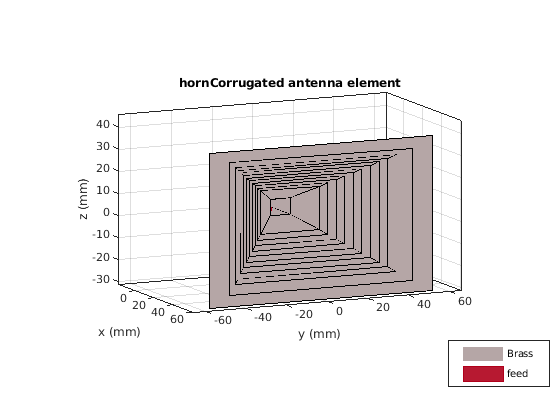

    Figure contains an axes. The axes with title hornCorrugated antenna element contains 3 objects of type patch, surface. These objects represent Brass, feed.

    Входные параметры

    свернуть все

    Имя металла из каталога металлов, заданное как вектор символов.

    Пример: 'Copper'

    Типы данных: char

    Каталог металла, заданный как объект.

    Типы данных: char

    Выходные аргументы

    свернуть все

    Каталог металла, возвращенный как объект.

    Параметры указанного металла из каталога металлов, возвращенные как конструкция.

    См. также

    | |

    Введенный в R2021a
