rotate

Вращайте форму вокруг оси и угла

Свернуть все на странице

Синтаксис

rotate(shape,angle,axis1,axis2)

c = rotate(shape,angle,axis1,axis2)

Описание

пример

rotate(shape,angle,axis1,axis2) вращать форму вокруг объекта осей и угла.

c = rotate(shape,angle,axis1,axis2) вращать форму вокруг объекта осей и угла.

Примеры

свернуть все

Вращайте прямоугольник

Открыть Live Script

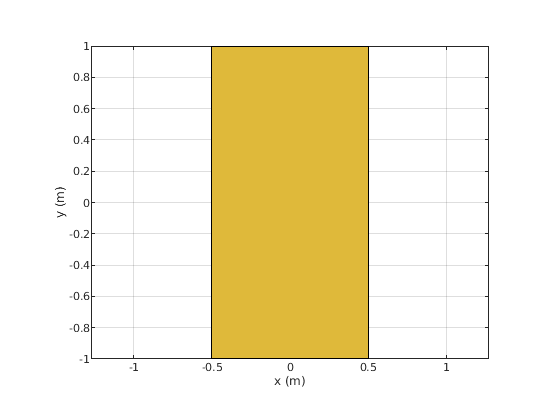

Создайте прямоугольник формы.

r = antenna.Rectangle;
show(r)
axis equal

Figure contains an axes. The axes contains 2 objects of type patch. This object represents PEC.

Поверните прямоугольник на 45 степени вокруг оси Z.

r1 = rotate(r,45,[0 0 0],[0 0 1])

r1 =
  Rectangle with properties:

         Name: 'myrectangle'
       Center: [0 0]
       Length: 1
        Width: 2
    NumPoints: 2

show(r1)

Figure contains an axes. The axes contains 2 objects of type patch. This object represents PEC.

Входные параметры

свернуть все

`shape` - Фигура, созданная с использованием пользовательских элементов и объектов фигуры
указатель на объект

Фигура, созданная с помощью пользовательских элементов и объектов фигуры Antenna Toolbox, заданная как указатель на объект.

Пример: area(rectangle) где прямоугольник создается с помощью antenna.Rectangle объект.

`axis1,axis2` - Ось вращения
двухэлементный вектор Декартовых координат в метрах

Ось вращения, заданная как два уникальных трехэлементных вектора Декартовых координат в метрах

Пример: rotate(rectangle,45,[0 0 0], [0 0 1]) где прямоугольник создается с помощью antenna.Rectangle объект.

Типы данных: double

`angle` - Угол поворота
скаляр

Угол поворота, заданный как скаляр в степенях

Пример: rotate(rectangle,45,[0 0 1], [0 0 0]) вращает прямоугольник вокруг оси X на 45 степени.

Типы данных: double

См. также

Введенный в R2017a
