fdesign.parameq
Спецификация фильтра параметрического эквалайзера
Синтаксис
d = fdesign.parameq(spec, specvalue1, specvalue2,
...)
d = fdesign.parameq(... fs)
Описание
d = fdesign.parameq(spec, specvalue1, specvalue2,
...) создает параметрический объект создания фильтра эквалайзера, где spec - вектор символов, не зависящий от регистра. Выбор для spec являются следующими:
'F0, BW, BWp, Gref, G0, GBW, Gp'(минимальный порядок по умолчанию)'F0, BW, BWst, Gref, G0, GBW, Gst''F0, BW, BWp, Gref, G0, GBW, Gp, Gst''N, F0, BW, Gref, G0, GBW''N, F0, BW, Gref, G0, GBW, Gp''N, F0, Fc, Qa, G0''N, F0, Fc, S, G0''N, F0 ,BW, Gref, G0, GBW, Gst''N, F0, BW, Gref, G0, GBW, Gp, Gst''N, Flow, Fhigh, Gref, G0, GBW''N, Flow, Fhigh, Gref, G0, GBW, Gp''N, Flow, Fhigh, Gref, G0, GBW, Gst''N, Flow, Fhigh, Gref, G0, GBW, Gp, Gst'
где параметры заданы следующим образом:
| Параметр | Определение | Модуль |
|---|---|---|
BW | Пропускная способность | |
BWp | Пропускная способность полосы пропускания | |
BWst | Шумовая полоса | |
Gref | Ссылка по усилению | децибелы |
G0 | Усиление центральной частоты | децибелы |
GBW | Коэффициент усиления, при котором полоса пропускания (BW) измеряется | децибелы |
Gp | Коэффициент усиления полосы пропускания | децибелы |
Gst | Коэффициент усиления в полосе остановки | децибелы |
N | Порядок фильтрации | |
F0 | Центральная частота | |
Fc | Частота отсечения | |
Fhigh | Более высокая частота при усилении GBW | |
Flow | Более низкая частота при усилении GBW | |
Qa | Коэффициент качества | |
S | Параметр уклона для полочных фильтров |
Независимо от выбранной спецификации, существуют некоторые условия, которые применяются к параметрам спецификации. Они заключаются в следующем:
Спецификации для параметрических эквалайзеров должны быть приведены в децибелах
Чтобы увеличить входной сигнал, установите
G0 > Gref; чтобы вырезать, установитеGref > G0Для повышения:
G0 > Gp > GBW > Gst > Gref; Для выреза:G0 < Gp < GBW < Gst < GrefПропускная способность должна удовлетворять:
BWst > BW > BWp
d = fdesign.parameq(... fs) добавляет входную частоту дискретизации. fs должен быть задан как скаляр, завершающий другие предоставленные числовые значения, и принят в Гц.
Примеры
Проектирование параметрических эквалайзеров
Спроектируйте параметрический фильтр эквалайзера Чебышева типа II, который режет на 12 дБ.
parametricEQ = fdesign.parameq('N,Flow,Fhigh,Gref,G0,GBW,Gst', ... 4,0.3,0.5,0,-12,-10,-1); parametricEQBiquad = design(parametricEQ,'cheby2','SystemObject',true); fvtool(parametricEQBiquad)

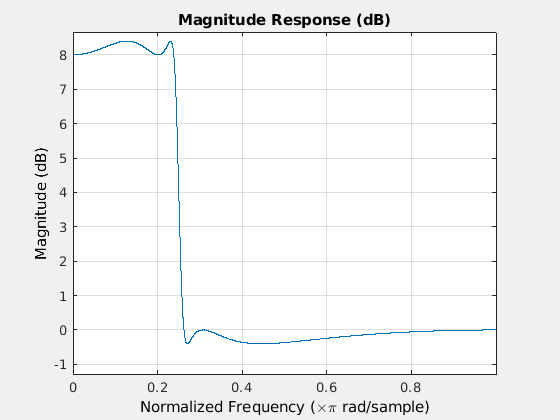

Спроектируйте lowpass фильтр 4-го порядка с нормализованной частотой среза 0,25, коэффициентом качества 10 и усилением 8 дБ.
parametricEQ = fdesign.parameq('N,F0,Fc,Qa,G0',4,0,0.25,10,8); parametricEQBiquad = design(parametricEQ,'SystemObject',true); fvtool(parametricEQBiquad)

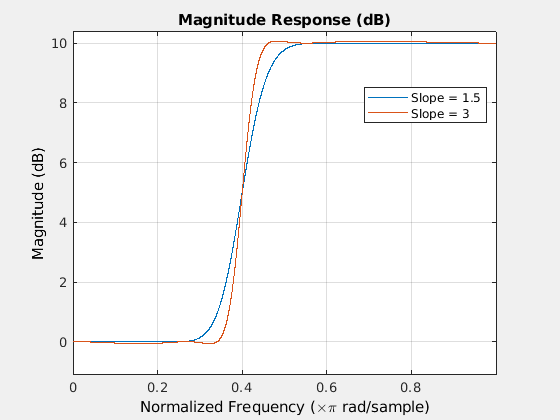

Проект высокоскоростных стеллажных фильтров 4-го порядка с уклонами 1,5 и 3.
N = 4; % Filter order F0 = 1; % Center Frequency (normalized) Fc = 0.4; % Cutoff Frequency (normalized) G0 = 10; % Center Frequency Gain (dB) S1 = 1.5; % Slope for filter design 1 S2 = 3; % Slope for filter design 2 filter = fdesign.parameq('N,F0,Fc,S,G0',N,F0,Fc,S1,G0); filterDesignS1 = design(filter,'SystemObject',true); filter.S = S2; filterDesignS2 = design(filter,'SystemObject',true); filterVisualization = fvtool(filterDesignS1,filterDesignS2); legend(filterVisualization,'Slope = 1.5','Slope = 3');
