Wavetable Synthesizer

Сгенерируйте периодический сигнал от одноциклических форм волны

развернуть все на странице

Библиотека:
Audio Toolbox/Источники

Описание

Блок Wavetable Synthesizer генерирует периодический сигнал с настраиваемыми параметрами. Периодический сигнал определяется одноциклической формой волны, кэшированной как параметр Single-cycle waveform вашего Wavetable Synthesizer блока.

The Wavetable Synthesizer block enables you to output a repeated single-cycle waveform while tuning aspects of the single-cycle waveform, such as frequency, amplitude, and offset.

Порты

Вход

расширить все

`WT` - Одноциклическая форма волны
вектор вещественных значений

Зависимости

Чтобы включить этот порт, выберите Specify wavetable from input port для параметра Single-cycle waveform.

Типы данных: single | double

`F` - Выходная частота волны (Гц)
неотрицательный скаляр | вектор неотрицательных значений

Зависимости

Чтобы включить этот порт, выберите Specify frequency from input port для параметра Output wave frequency (Hz).

Типы данных: single | double

`A` - Амплитуда выходной волны
неотрицательный скаляр

Зависимости

Чтобы включить этот порт, выберите Specify amplitude from input port для параметра Output wave amplitude.

Типы данных: single | double

`DC` - Выход волны
скаляр

Зависимости

Чтобы включить этот порт, выберите Specify DC offset from input port для параметра Output wave DC offset.

Типы данных: single | double

Выход

расширить все

`Port_1` - Выходной сигнал
вектор | матрица

Блок Wavetable Synthesizer выводит периодический сигнал, заданный параметрами блока.

Типы данных: single | double

Параметры

расширить все

Если параметр указан как настраиваемый, то можно изменить его значение во время симуляции.

`Single-cycle waveform` - Wavetable
`sin(2pi(0:511)/512)` (по умолчанию) | вектор вещественных значений

Блок Wavetable Synthesizer индексируется в одноциклическую форму волны, чтобы синтезировать периодическую волну.

Чтобы задать Single-cycle waveform от входа порта, выберите Specify wavetable from input port для параметра.

Настраиваемый: Да

`Output wave frequency (Hz)` - Частота сгенерированного сигнала
`100` (по умолчанию) | неотрицательной скаляром

Количество повторений одноступенчатой формы волны за одну секунду.

Чтобы задать Output wave frequency (Hz) от входа порта, выберите Specify frequency from input port для параметра.

Настраиваемый: Да

`Output wave amplitude` - Амплитуда сгенерированного сигнала
`1` (по умолчанию) | неотрицательной скаляром

Масштабирование амплитуды применяется перед смещением постоянного тока.

Чтобы задать Output wave amplitude от входа порта, выберите Specify amplitude from input port для параметра.

Настраиваемый: Да

`Output wave phase offset` - Нормированный сдвиг фазы сгенерированного сигнала
`0` (по умолчанию) | скаляром в области значений `[0,1]`

Смещение фазы области значений, [0,1], соответствует нормированному интервалу 2, радианов.

`Output wave DC offset` - Значение, добавленное к каждому элементу сгенерированного сигнала
`0` (по умолчанию) | скаляром

Чтобы задать Output wave DC offset от входа порта, выберите Specify DC offset from input port для параметра.

Настраиваемый: Да

`Samples per frame` - Количество выборок на систему координат, выводимых из блока
`512` (по умолчанию) | положительный целочисленный скаляр

`Sample rate (Hz)` - Частота дискретизации сгенерированного сигнала
`44100` (по умолчанию) | положительная скалярная величина

`Output data type` - Тип данных сгенерированного сигнала
`double` (по умолчанию) | `single`

`Simulate using` - Задайте тип выполняемой симуляции
`Code generation` (по умолчанию) | `Interpreted execution`

Code generation - Симулируйте модель с помощью сгенерированного кода C. Первый раз, когда вы запускаете симуляцию, Simulink^® генерирует код С для блока. Код С повторно используется для последующих симуляций, пока модель не меняется. Эта опция требует дополнительного времени запуска, но скорость последующих симуляций сопоставима с Interpreted execution.
Interpreted execution - Симулируйте модель с помощью MATLAB^® интерпретатор. Эта опция сокращает время запуска, и скорость симуляции сопоставима с Code generation. В этом режиме можно отлаживать исходный код блока.

Примеры моделей

Model Engine Noise

Моделируйте шум Engine

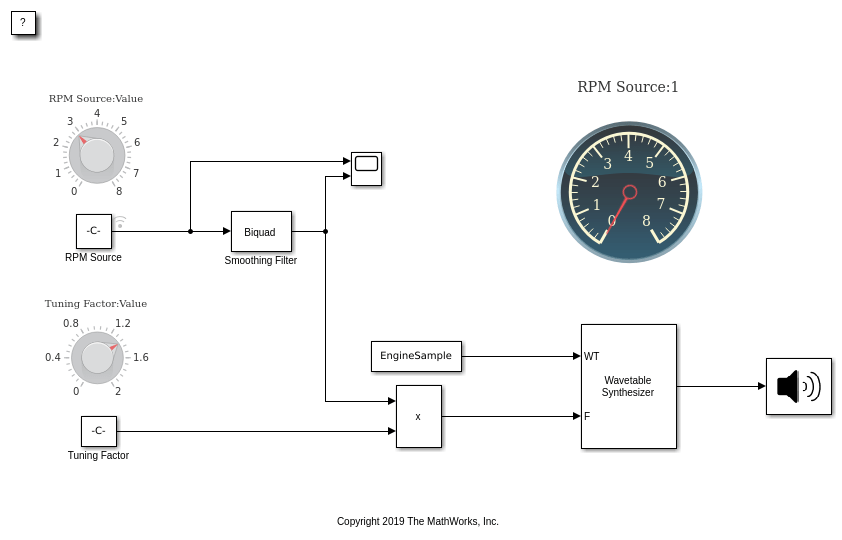

В этой модели блок Wavetable Synthesizer используется для синтеза реалистичного шума двигателя. Такая система может быть найдена в транспортном средстве, где требуется усиление искусственного шума двигателя. Волновая выборка является реальным двигателем, регистрируемым с неустановленной частотой вращения.

Характеристики блоков

Типы данных	`double` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

.

См. также

Устройство записи аудио средств записи | Audio Oscillator | wavetableSynthesizer

Введенный в R2020a
