ammod

Амплитудная модуляция

Синтаксис

y = ammod(x,Fc,Fs)

y = ammod(x,Fc,Fs,ini_phase)

y = ammod(x,Fc,Fs,ini_phase,carramp)

Описание

y = ammod(x,Fc,Fs) возвращает сигнал с амплитудной модуляцией (AM) y, учитывая входной сигнал сообщения x, где сигнал несущей имеет частоту Fc. Сигнал несущей и x иметь частоту дискретизации Fs. Модулированный сигнал имеет нулевую начальную фазу и нулевую амплитуду несущей, поэтому результатом является подавленная модуляция несущей.

Примечание

Значение Fs должен удовлетворять Fs ≥ 2 Fc.

y = ammod(x,Fc,Fs,ini_phase) задает начальную фазу в модулированном сигнале y в радианах.

y = ammod(x,Fc,Fs,ini_phase,carramp) выполняет модуляцию переданной несущей вместо модуляции подавленной несущей, где carramp - амплитуда несущей модулированного сигнала.

Примеры

свернуть все

Сравнение двухсторонней и односторонней амплитудной модуляции

Открыть скрипт

Установите частоту дискретизации равную 100 Гц. Создайте временной вектор длительностью 100 секунд.

fs = 100;
t = (0:1/fs:100)';

Установите частоту несущей на 10 Гц. Сгенерируйте синусоидальный сигнал.

fc = 10;
x = sin(2*pi*t);

Модулируйте x использование одно- и двухстороннего AM.

ydouble = ammod(x,fc,fs);
ysingle = ssbmod(x,fc,fs);

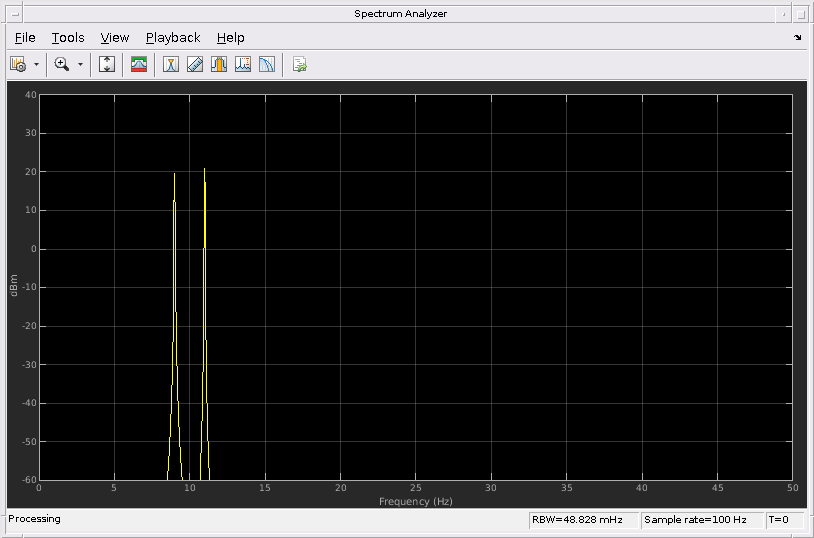

Создайте объект спектрального анализатора, чтобы построить график спектров двух сигналов. Постройте график спектра двухстороннего сигнала.

sa = dsp.SpectrumAnalyzer('SampleRate',fs, ...
    'PlotAsTwoSidedSpectrum',false, ...
    'YLimits',[-60 40]);
step(sa,ydouble)

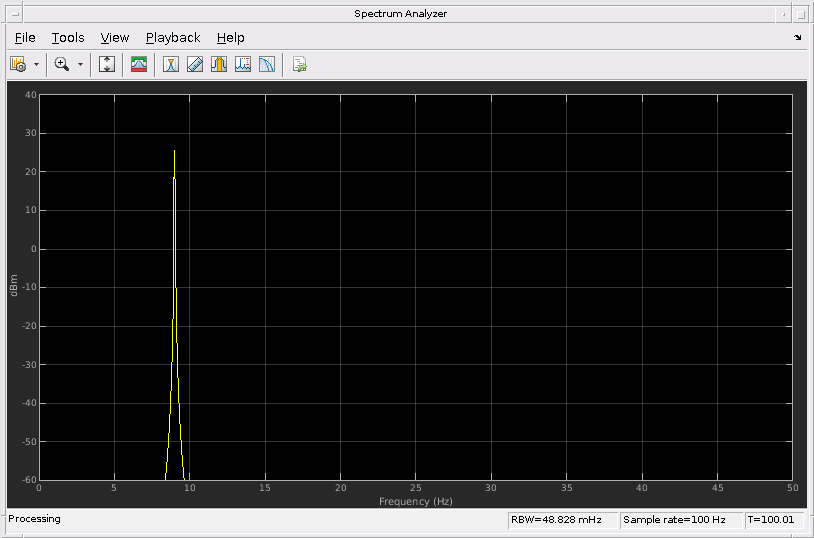

Постройте график спектра с одной боковой полосой.

step(sa,ysingle)

Входные параметры

свернуть все

`x` - Входной сигнал сообщения
скаляр | вектор | матрица | трехмерный массив

Входной сигнал сообщения, заданный как скаляр, вектор, матрица или трехмерный массив. Каждый элемент x должно быть реальным.
