BPSK Modulator Baseband

Модулируйте сигнал с использованием BPSK метода

Библиотека:
Communications Toolbox/Модуляция/Цифровая модуляция основной полосы/PM
Поддержка HDL-кода Communications Toolbox/Модуляция/PM

Описание

Блок BPSK Modulator Baseband модулирует сигнал с помощью метода двоичной фазы сдвига keing (BPSK). Выход является представлением модулированного сигнала в основной полосе частот.

Входной сигнал должен быть дискретным двоичным сигналом. Если бит входа 0 или 1, тогда модулируемый символ exp(jθ) или -exp(jθ), соответственно, где θ представляет собой параметр Phase offset (rad).

Порты

Вход

расширить все

`Port_1` - Входные данные
скалярный вектор |

Входной сигнал, заданный как скаляр или вектор.

Если вы задаете скаляр, это должно быть целое число от 0 до M - 1, где M является порядком модуляции.
Если вы задаете вектор, элементы должны быть либо целыми числами от 0 до M -1, либо двоичными значениями. Если вы задаете двоичный вектор, количество элементов должно быть целым числом, кратным количеству бит на символ. Количество бит на символ равно _log2 (M).

Выход

расширить все

`Port_1` - модулированный BPSK сгенерированный модулированный сигнал
скалярный вектор |

BPSK-модулированный сгенерированный модулированный сигнал, возвращенный как комплексный скаляр или вектор комплексных чисел.

Типы данных: single | double | fixed point
Поддержка комплексного числа: Да

Параметры

расширить все

`Phase offset (rad)` - Фаза нулевой точки
`0` (по умолчанию) | конечный действительный скаляр

Задайте конечный действительный скаляр для фазы нулевой точки созвездия в радианах.

Пример: pi/4

`Output data type` - Тип выходных данных
`double` (по умолчанию) | `single` | `Inherit via back propagation` | `fixdt(1,16)` | `fixdt(1,16,0)` | `<data type expression>`

Тип данных выхода,. Установите этот параметр в одну из опций фиксированной точки или <data type expression> чтобы включить параметры, в которых вы задаете дополнительные детали. Установите этот параметр равным Inherit via back propagation, чтобы соответствовать типу выходных данных и масштабированию следующему блоку в модели.

Примеры моделей

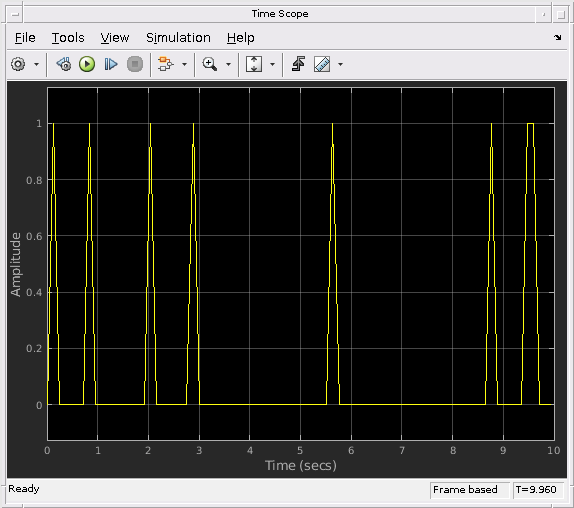

Cyclic Redundancy Check of Noisy BPSK Data Frames in Simulink

Циклическая проверка избыточности шумных систем координат данных BPSK в Simulink

Используйте код CRC для обнаружения ошибок системы координат в шумном сигнале BPSK.

Frame Synchronization Using Barker Code Preamble

Кадровая синхронизация с использованием преамбулы кода Баркера

Используйте преамбулу length 13 Barker кода системы координат для системы координат синхронизации бит данных.

Характеристики блоков

Типы данных	`Boolean` \| `double` \| `фиксированную точку^[a]^[b]` \| `integer` \| `single`
Многомерные сигналы	`no`
Сигналы переменного размера	`yes`
^[a] ufix (ceil (log2 (M))) только на входе для M-арной модуляции. ^[b] Выходы с фиксированной точкой должны быть подписаны.

Совет

Блок BPSK Modulator Baseband предоставляет возможность визуализировать сигнальное созвездие из маски блока. Эта функция визуализации созвездия позволяет вам визуализировать сигнальное созвездие для заданных параметров блоков. Для получения дополнительной информации см. «Визуализация созвездия».

Алгоритмы

Фазовая модуляция является линейным методом полосовой модуляции, в котором сообщение модулирует фазу сигнала постоянной амплитуды. Двоичная фазовая манипуляция (BPSK) является двухфазной схемой фазовой модуляции, где 0 «s и 1» s в двоичном сообщении представлены двумя различными состояниями фазы в сигнале несущей

$s_{n} (t) = \sqrt{\frac{2 E_{b}}{T_{b}}} \cos (2 π f_{c} t + ϕ_{n}),$

для $(n - 1) T_{b} \leq t \leq n T_{b}, n = 1, 2, 3, \dots$ где:

_ϕn = πm, <reservedrangesplaceholder0> {0,1}.
_Eb - энергия на бит.
_Tb - длительность бита.
_fc - несущая частота.

В MATLAB^®, представление основной полосы сигнала BPSK является

$s_{n} (t) = e^{- i ϕ_{n}} = \cos (π n) .$

Сигнал BPSK имеет две фазы: 0 и π. Вероятность битовой ошибки в канале AWGN

$P_{b} = Q (\sqrt{\frac{2 E_{b}}{N_{0}}}),$

где _N0 - спектральная плотность степени шума.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

HDL Coder™ предоставляет дополнительные опции строения, которые влияют на реализацию HDL и синтезированную логику.

Архитектура HDL

Этот блок имеет одну архитектуру HDL по умолчанию.

Свойства блоков

ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках вашего проекта. Распределённая конвейеризация не перераспределяет эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

См. также

Объекты

comm.BPSKDemodulator | comm.BPSKModulator | comm.DBPSKModulator | comm.PSKModulator

Блоки

BPSK Demodulator Baseband | DBPSK Modulator Baseband | M-PSK Modulator Baseband | QPSK Modulator Baseband

Представлено до R2006a
