Constellation Diagram

Отображение диаграммы сигнального созведия для входного сигнала

Библиотека:
Коммуникационный тулбокс/приемники Comm
Поддержка HDL-кода Communications Toolbox/Приемники Comm

Описание

Блок Диаграммы Созвездия отображает действительные и комплексные сигналы с плавающей и фиксированной точками в плоскости I/Q. Используйте этот блок для выполнения качественного и количественного анализа модулированных сигналов с одной несущей.

В окне сигнализации созвездия можно:

Входите и стройте несколько сигналов на одной сигнале созвездия. Можно задать одно ссылочное созвездие для каждого входного сигнала. Для получения дополнительной информации см. раздел Reference constellation.
Выберите каналы для отображения путем выбора сигналов в легенде. Используйте параметр Show legend, чтобы отобразить легенду.
Отобразите панель EVM/MER Measurements, на которой отображаются вычисленные величины вектора ошибок (EVM) и измерения ошибки модуляции (MER). Когда многоканальный сигнал введен, используйте Trace Selection, чтобы выбрать измеряемый сигнал.

Порты

Вход

расширить все

`Port_1` - Сигнал или сигналы для визуализации
Вектор-столбец | матрица

Соединитесь с сигналом или сигналами, которые вы хотите визуализировать, как N вектор-столбец _{на 1} или _N матрица- _N_. N sym - это количество символов, _а N sig - это количество входных сигналов.

Можно задать до 20 входных сигналов. В частности, максимальное количество каналов через все порты составляет 20. Для примера, если вы создаете двухканальный сигнал для каждого порта входа, то можно задать больше 10 портов входа.

Пример: [-1 + 1i; -1 - 1i; 1 + 1i; 1 - 1i] задает входной сигнал с 4 символами.

Параметры

расширить все

Файл

В окне Схема созвездия выберите File, чтобы просмотреть доступные опции.

`Open at Start of Simulation` - Откройте сигнальное созвездие в начале симуляции
on (по умолчанию) | off

Выберите, чтобы открыть созвездие окно схемы в начале симуляции. Снимите флажок, чтобы предотвратить открытие окна диаграммы созвездия в начале симуляции.

`Number of input ports` - Количество входных портов в блоке scope
`1` (по умолчанию) | положительное целое число в области значений [1, 20]

Укажите количество входных портов в блоке Scope в виде целого числа в области значений [1, 20].

Когда заданы многоканальные входные сигналы, максимальное количество входных портов ограничено общим количеством заданных входных сигналов. Общее количество входных сигналов не может превышать 20.

Инструменты > Свойства масштабирования осей

В окне Созвездия схема в разделе Tools выберите Axes Scaling Properties, чтобы открыть диалоговое окно Свойств Масштабирование осей: Созвездие Схема. В этом диалоговом окне можно настроить графические свойства осей.

Свойства

`Axes scaling` - Опции масштабирования осей
`Manual` (по умолчанию) | `Auto` | `After N Updates`

Опции масштабирования осей, заданные как:

Manual - Применяет пределы x и y осей, заданные в диалоговом окне Визуалы - Свойства Созвездия: Схема Созвездия.
Auto - Масштабирует пределы осей по мере необходимости во время и после симуляции.
After N Updates - Масштабирует пределы осей после заданного Number of updates.

Настраиваемый: Да

`Number of updates` - Количество обновлений, после которых можно масштабировать оси
`10` (по умолчанию) | положительное целое число

Количество обновлений, после которых можно масштабировать оси в виде положительного целого числа.

Настраиваемый: Да

Зависимости

Этот параметр появляется, когда Axes scaling установлено на After N Updates.

`Scale axes limits at stop` - Опция масштабирования осей в конце симуляции
`off` (по умолчанию) | `on`

Выберите для масштабирования осей в конце симуляции до процентных пределов области значений данных, заданных X-axis Data range (%) и Y-axis Data range (%).

`X-axis Data range (%)` - Процент x оси, используемой для отображения данных
`80` (по умолчанию) | скаляром от 1 до 100

Процент x оси, используемой для отображения данных.

Пример: 100 масштабирует область значений осей X до максимального значения составляющей синфазной амплитуды входного сигнала.

Настраиваемый: Да

`X-axis Align` - Выровнять данные по x оси
`Center` (по умолчанию) | `Left` | `Right`

Выравнивание данных по x оси, заданное как Center, Left, или Right.

Пример: Right выравнивает максимальное значение составляющей синфазной амплитуды входного сигнала к верхнему пределу оси X.

Настраиваемый: Да

`Y-axis Data range (%)` - Процент y оси, используемой для отображения данных
`80` (по умолчанию) | скаляром от 1 до 100

Процент y оси, используемой для отображения данных.

Пример: 30 масштабирует область значений осей Y так, чтобы максимальное значение квадратурного амплитудного компонента сигнала занимало 30% от области значений осей Y.

Настраиваемый: Да

`Y-axis Align` - Выровнять данные по y оси
`Center` (по умолчанию) | `Top` | `Bottom`

Выравнивание данных по y оси, заданное как Center, Top, или Bottom.

Пример: Bottom выравнивает максимальное значение квадратурного амплитудного компонента сигнала к нижнему пределу оси Y.

Настраиваемый: Да

Инструменты > Измерения

В окне «Созвездие» в разделе Tools выберите Measurements для опций, чтобы отобразить панели Trace Selection и Signal Quality. По умолчанию эти панели закрепляются в окне «Созвездие» при отображении.

Панель Signal Quality содержит Settings и EVM / MER подпанелей. Обе подпанели могут быть независимо расширены или свернуты.

Для получения дополнительной информации о измерениях качества сигнала смотрите EVM/MER Measurements.

`Trace Selection` - Трассировка сигнала, используемая для вычисления измерений
список сигналов

Выберите трассировку сигнала, используемую для вычисления измерений, из списка доступных сигналов. Этот параметр приводит сигналы, вход к блоку.

Настраиваемый: Да

Зависимости

Чтобы задать этот параметр, панель Trace Selection должна быть видна. Панель Trace Selection автоматически появляется, когда вы строите график нескольких сигналов в окне Схема Созвездия. Чтобы скрыть или отобразить панель Trace Selection из окна «Созвездие», в разделе Tools выберите Measurements > Trace Selection, чтобы переключить видимость измерения выбора трассировки.

Панель настроек EVM/MER

`Measurement interval` - Длительность измерения EVM или MER
`Current Display` (по умолчанию) | `All displays` | положительное целое число

Длительность измерения EVM или MER в символах, заданная как Current Display, All displays, или положительное целое число. Чтобы задать положительное целое число, выберите и затем замените <user-defined> с вашим желаемым значением. Значение должно быть положительным и меньше или равным Symbols to display. Измерение вычисляется после того, как количество выборок входных данных превышает интервал измерения.

Настраиваемый: Да

`EVM normalization` - Метод нормализации, используемый для вычисления EVM
`Average constellation power` (по умолчанию) | `Peak constellation power`

Метод нормализации, используемый для вычисления EVM, указанный как Average constellation power или Peak constellation power. The comm.EVM Системная object™ вычисляет EVM.

Настраиваемый: Да

`Reference constellation` - Ссылочное созвездие
`QPSK` (по умолчанию) | `BPSK` | `8-PSK` | `16-QAM` | `64-QAM` | `256-QAM` | вектор

Ссылочное созвездие, заданное как BPSK, QPSK, 8-PSK, 16-QAM, 64-QAM, 256-QAMили вектор < определяемый пользователем >. Чтобы задать пользовательское значение, выберите <user-defined>, затем в свойстве Custom value замените запись на желаемое значение.

Каждый входной порт может иметь собственное ссылочное созвездие. Для многоканального входного сигнала для всех сигналов в этом входном порте применяется одно опорное созвездие.

Чтобы получить измерения EVM/MER, необходимо установить Reference constellation на допустимое значение, соответствующее модуляции входного сигнала.

Настраиваемый: Да

`Custom value` - Входное ссылочное созвездие
вектор

Введите ссылочное созвездие, заданное как вектор.

Зависимости

Чтобы включить этот параметр, установите Reference constellation значение < user-defined >.

Типы данных: double
Поддержка комплексного числа: Да

`Average reference power` - Средняя степень опорного созвездия
`1` (по умолчанию) | положительная скалярная величина

Средняя степень созвездия ссылки в ваттах, заданная как положительная скалярная величина и ссылка на нагрузку в один Ом.

Настраиваемый: Да

`Reference phase offset (rad)` - Смещение фазы опорного созвездия
`pi/4` (по умолчанию) | скаляром

Смещение фазы опорного созвездия в радианах, заданное как скаляр.

Настраиваемый: Да

Просмотр > Свойства строения

В окне «Схема созвездия» выберите View > Configuration Properties, чтобы открыть диалоговое окно «Визуалы - Свойства созвездия: Схема созвездия». В этом диалоговом окне можно настроить графические свойства нанесенных на график сигналов.

Главный

`Number of input ports` - Количество входных портов в блоке scope
1 (по умолчанию) | положительное целое число в области значений [1, 20]

Укажите количество входных портов в блоке Scope в виде целого числа в области значений [1, 20].

`Samples per symbol` - Количество выборок, используемых для представления каждого символа
`1` (по умолчанию) | положительное целое число

Количество выборок, используемых для представления каждого символа, заданное в виде положительного целого числа. Когда Samples per symbol больше 1, сигнал уменьшается до построения графика.

Настраиваемый: Да

`Offset (samples)` - Количество выборок, которые нужно пропустить перед точками построения графика
`0` (по умолчанию) | неотрицательное целое число

Количество выборок, которые будут пропущены перед построением точек, заданное в виде неотрицательного целого числа, меньшего, чем выборки на символ. Этот параметр задает количество выборок, которые нужно пропустить при понижающей дискретизации входного сигнала.

Настраиваемый: Да

`Symbols to display` - Максимальное количество отображаемых символов
`Input frame length` (по умолчанию) | положительное целое число

Максимальное количество отображаемых символов, заданное как Input frame length или положительное целое число. Чтобы задать положительное целое число, выберите и затем замените <user-defined> с вашим желаемым значением.

Используйте Symbols to display, чтобы ограничить максимальное количество символов, отображаемых при вводе длинных сигналов. Нанесенные на график символы являются самыми последними полученными символами.

Настраиваемый: Да

Отображение

`Show grid` - Отобразите графики линий сетки
`on` (по умолчанию) | `off`

Выберите для отображения линий сетки графика.

Настраиваемый: Да

`Show legend` - Отобразите легенду графика
`off` (по умолчанию) | `on`

Выберите для отображения легенды графика. Имена, перечисленные в легенде, являются именами сигналов из модели.

Из легенды можно управлять, какие сигналы нанесены. Этот элемент управления эквивалентен изменению видимости в диалоговом окне View > Style. В легенде возможностей щелкните имя сигнала, чтобы скрыть сигнал в возможности. Чтобы отобразить сигнал, снова щелкните имя сигнала. Чтобы показать только один сигнал и скрыть все другие сигналы, щелкните правой кнопкой мыши имя сигнала. Чтобы показать все сигналы, нажмите Esc.

Настраиваемый: Да

`Show signal trajectory` - Траектория сигнала отображения
`off` (по умолчанию) | `on`

Выберите, чтобы отобразить траекторию между точками созвездия для нанесенных на график сигналов.

Настраиваемый: Да

`Color fading` - Опция добавления эффекта замирания цвета
`off` (по умолчанию) | `on`

Когда вы выбираете Color fading, точки на отображении замирают, когда интервал времени после их первого построения увеличивается. Color fading предназначено для анимации, которая напоминает осциллограф.

Настраиваемый: Да

`X-limits (Minimum)` - Минимальное x значение оси
`-1.375` (по умолчанию) | скаляром

Минимальное x значение оси, заданное как скаляр.

Настраиваемый: Да

`X-limits (Maximum)` - Максимальное x значение оси
`1.375` (по умолчанию) | скаляром

Максимальное x значение оси, заданное как скаляр.

Настраиваемый: Да

`Y-limits (Minimum)` - Минимальное y значение оси
`-1.375` (по умолчанию) | скаляром

Минимальное y значение оси, заданное как скаляр.

Настраиваемый: Да

`Y-limits (Maximum)` - Максимальное y значение оси
`1.375` (по умолчанию) | скаляром

Максимальное y значение оси, заданное как скаляр.

Настраиваемый: Да

`Title` - Заголовок на графике
пусто (по умолчанию) | вектор символов | строка

Заголовок на графике, заданный как вектор символов или строка.

Настраиваемый: Да

`X-axis label` - x -метка оси
`'In-phase Amplitude'` (по умолчанию) | вектор символов | строка

x - подпись по осям, заданная в виде вектора символов или строки.

Настраиваемый: Да

`Y-axis label` - y -метка оси
`'Quadrature Amplitude'` (по умолчанию) | вектор символов | строка

y - подпись по осям, заданная в виде вектора символов или строки.

Настраиваемый: Да

Ссылочное созвездие

`Show reference constellation` - Выберите, чтобы отобразить ссылочное созвездие
on (по умолчанию) | off

Выберите для отображения ссылки созвездия.

Настраиваемый: Да

`Input` - Input port
`1` (по умолчанию) | целое число

Выберите номер входа порта, для которого вы хотите просмотреть/изменить ссылку созвездие и связанные с ним атрибуты.

Зависимости

Чтобы включить этот параметр, установите значение параметра Number of input ports больше 1.

`Reference constellation` - Ссылочное созвездие
`QPSK` (по умолчанию) | `BPSK` | `8-PSK` | `16-QAM` | `64-QAM` | `256-QAM` | вектор

Ссылочное созвездие, заданное как BPSK, QPSK, 8-PSK, 16-QAM, 64-QAM, 256-QAMили вектор < определяемый пользователем >. Чтобы задать значение, выберите и затем замените <user-defined> с вашим желаемым значением. Когда это задано пользователем, значения ссылки созвездия могут быть заданы как вектор.

Настраиваемый: Да

Типы данных: double
Поддержка комплексного числа: Да

`Average reference power` - Средняя степень опорного созвездия
`1` (по умолчанию) | положительная скалярная величина

Настраиваемый: Да

`Reference phase offset (rad)` - Смещение фазы опорного созвездия
`pi/4` (по умолчанию) | скаляром

Смещение фазы опорного созвездия в радианах, заданное как скаляр.

Настраиваемый: Да

Просмотр > Стиль

В окне «Схема созвездия» выберите View > Style, чтобы открыть диалоговое окно «Схема созвездия - Стиль». В этом диалоговом окне можно настроить графические свойства компонентов в окне Схема созвездия.

`Figure color` - Выберите цвет фона
серый (по умолчанию)

Выберите цвет фона в окне Схема созвездия и вне осей возможностях.

`Axes colors` - Выбор цветов графиков и измерительных панелей
черный (по умолчанию для фона) | серый (по умолчанию для осей)

Выберите цвета панелей графика и измерений. Первая опция цвета задаёт цвет фона рисунка на графике и панелей измерения. Вторая опция задает цвет осей рисунка (такты, метки и линии сетки) и текста. Для получения дополнительной информации о панелях измерений смотрите в Инструменты > Measurements.

Настраиваемый: Да

`Properties for channel` - Просмотр или изменение графических свойств каждого канала
`Channel 1` (по умолчанию)

Выберите канал для просмотра или изменения его графических свойств.

`Bring To Front` - Вывод канала на фронт
кнопка

Выведите активный канал, как указано Properties for channel, спереди.

`Show signal and reference constellation` - Опция скрыть канал
`on` (по умолчанию) | `off`

Очистить, чтобы скрыть активный канал и связанное с ним ссылочное созвездие. Используйте Properties for channel, чтобы выбрать активный канал. Настройка синхронизируется с действиями в интерактивной легенде, см. «Показать легенду».

`Symbols` - Задать свойства символов
свойства символов

Установите графические свойства символов для активного канала. Настройте стиль, размер, ширину линии и цвет маркера. Используйте Properties for channel, чтобы выбрать активный канал.

Зависимости

Чтобы задать форму маркера none, Show signal trajectory должны быть выбраны.

`Signal trajectory` - Выбор свойств траектории сигнала
нет линии (по умолчанию) | свойств траектории

Установите графические свойства для сигнальной траектории активного канала. Настройка стиля, ширины и цвета линии. Используйте Properties for channel, чтобы выбрать активный канал.

Зависимости

Чтобы настроить свойства траектории сигнала, необходимо Show signal trajectory. Когда выбран Show signal trajectory, стиль Signal trajectory линии не может быть установлен на no line.

Ссылочное созвездие

`Input` - Input port
`1` (по умолчанию) | целое число

Просмотрите или измените графические свойства символа ссылки созвездия для каждого порта по отдельности.

Если ни один из входов не является многоканальными сигналами, то графические свойства ссылочного созвездия могут быть скорректированы путем выбора канала из параметра Properties for channel.

Зависимости

Чтобы включить этот параметр, установите параметр Number of input ports значение, больше 1 и задайте, по меньшей мере, один многоканальный входной сигнал.

`Properties` - Выберите свойства ссылочных символов созвездия
свойства символов

Выберите графические свойства для символов ссылки созвездия. Измените стиль, размер, ширину линии и цвет маркера.

Зависимости

Чтобы настроить ссылку созвездия графические свойства, необходимо выбрать Show reference constellation.

Примеры моделей

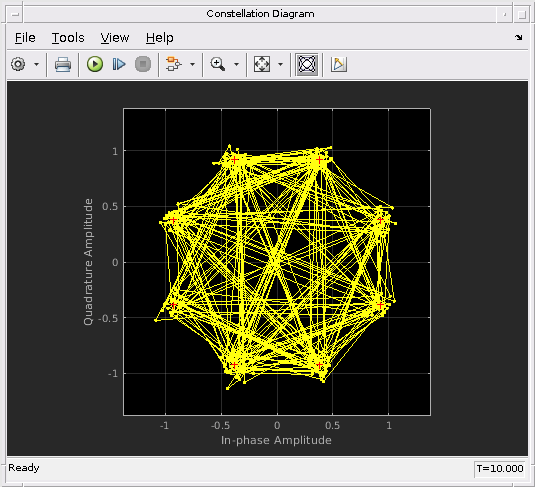

Просмотр схемы созвездия

Используйте блок Сигнальное Созвездие, чтобы визуализировать созвездие модулированного сигнала.

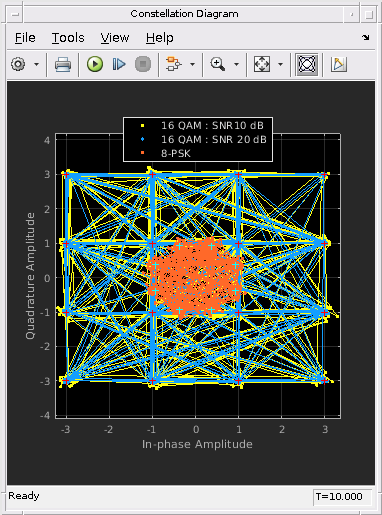

Просмотр мультивхода

Используйте блок Диаграммы Созвездия, чтобы визуализировать созвездие мультивхода и многоканальных модулированных сигналов.

Добавьте искажения RF к сигналу DQPSK

Эта модель применяет искажения RF к сигналу, модулированному дифференциальной квадратурной фазой сдвига манипуляции (DQPSK). Чтобы продемонстрировать и визуализировать нарушения РФ, уровни, применяемые в этой модели, преувеличены и не показательны типичные уровни для современных радиостанций.

Характеристики блоков

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Подробнее о

расширить все

Измерения EVM/MER

На панели качества EVM / MER сигнала отображаются настройки измерения и результаты вычисления величины вектора ошибок (EVM) и коэффициента ошибки модуляции (MER) для заданного выбора трассировки.

EVM - вектор ошибки является вектором в плоскости IQ от идеальной точки созвездия до фактической точки в приемнике. Среднеквадратичная величина вектора квадратной ошибки, EVM _RMS, измеряется для средней и пиковой степени созвездия .

На схеме созвездия можно отобразить EVM измерения _RMS, нормированные любым из Average constellation power или Peak constellation power метод, вычисленный с использованием этих алгоритмов.

Метод нормализации EVM Алгоритм

Метод нормализации EVM	Алгоритм
`Average constellation power`	Нормализация средней степени созвездия: ${EVM}_{k} = 100 \sqrt{\frac{e_{k}}{P_{avg}}}$ _EVMRMS, в процентах, для средней нормализации степени созвездия: ${EVM}_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{avg}}}$
`Peak constellation power`	Пиковая нормализация степени созвездия ${EVM}_{k} = 100 \sqrt{\frac{e_{k}}{P_{max}}}$ EVM _RMS, в процентах, для пиковой нормализации степени созвездия ${EVM}_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{max}}}$

Average constellation power

Нормализация средней степени созвездия:

${EVM}_{k} = 100 \sqrt{\frac{e_{k}}{P_{avg}}}$

_EVMRMS, в процентах, для средней нормализации степени созвездия:

${EVM}_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{avg}}}$

Peak constellation power

Пиковая нормализация степени созвездия

${EVM}_{k} = 100 \sqrt{\frac{e_{k}}{P_{max}}}$

EVM _RMS, в процентах, для пиковой нормализации степени созвездия

${EVM}_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{max}}}$

На EVM / MER панели показаны среднее и пиковое _{значения EVMRMS} как в процентах, так и в децибелах для выбранного трассировки. EVM, сообщенный в децибелах, вычисляется как EVM (дБ) = 10‑log10 (_EVMMS) = 20‑log10 (_EVMRMS), где:

$e_{k} = {(I_{k} - {\tilde{I}}_{k})}^{2} + {(Q_{k} - {\tilde{Q}}_{k})}^{2}$
_Ik - синфазное значение k-го символа во входном векторе.
_Qk - квадратурное значение фазы k-го символа во входном векторе.
_Ik и _Qk представляют идеальные (ссылочные) значения символов. ${\tilde{I}}_{k}$ и ${\tilde{Q}}_{k}$ представление измеренных (принятых) значений символов.
N - это вход длины вектора.
P _avg является значением для Average constellation power.
P _max является значением для Peak constellation power.
${EVM}_{RMS} = \sqrt{{EVM}_{MS}}$

Максимальное значение EVM в векторе ${EVM}_{max} = \underset{k \in [1, ..., N]}{макс.} {{EVM}_{k}},$ где k - k-й символ в векторе длины N .

Для получения дополнительной информации смотрите comm.EVM.

MER - MER является отношением средней мощности переданного сигнала к средней степени вектора ошибки. Панель EVM / MER указывает средний результат измерения MER в децибелах для выбранной трассировки.
MER является мерой ОСШ в модулированном сигнале, вычисленной в дБ. MER над N символами
$MER = 10 \cdot \log_{10} (\frac{\sum_{n = 1}^{N} (I_{k}^{2} + Q_{k}^{2})}{\sum_{n = 1}^{N} (e_{k})}) дБ,$
где:
- $e_{k} = {(I_{k} - {\tilde{I}}_{k})}^{2} + {(Q_{k} - {\tilde{Q}}_{k})}^{2}$
- _Ik - синфазное значение k-го символа во входном векторе.
- _Qk - квадратурное значение фазы k-го символа во входном векторе.
- _Ik и _Qk представляют идеальные (ссылочные) значения. ${\tilde{I}}_{k}$ и ${\tilde{Q}}_{k}$ представление измеренных (принятых) символов.
Для получения дополнительной информации смотрите comm.MER.

Программное строение

Можно программно сконфигурировать свойства возможностей с помощью коллбэков или в скриптах, используя объект строения возможностей, как описано в разделе «Программные блоки возможностей управления (Simulink)».

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Этот блок исключается из сгенерированного кода, когда генерация кода выполняется в системе, содержащей этот блок.

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

Этот блок может использоваться для симуляции видимости в подсистемах, которые генерируют HDL-код, но не входит в аппаратную реализацию.

Документация

Constellation Diagram

Описание

Порты

Вход

Port_1 - Сигнал или сигналы для визуализации Вектор-столбец | матрица

Параметры

Файл

Open at Start of Simulation - Откройте сигнальное созвездие в начале симуляции on (по умолчанию) | off

Number of input ports - Количество входных портов в блоке scope 1 (по умолчанию) | положительное целое число в области значений [1, 20]

Инструменты > Свойства масштабирования осей

Axes scaling - Опции масштабирования осей Manual (по умолчанию) | Auto | After N Updates

Number of updates - Количество обновлений, после которых можно масштабировать оси 10 (по умолчанию) | положительное целое число

Зависимости

Scale axes limits at stop - Опция масштабирования осей в конце симуляции off (по умолчанию) | on

X-axis Data range (%) - Процент x оси, используемой для отображения данных 80 (по умолчанию) | скаляром от 1 до 100

X-axis Align - Выровнять данные по x оси Center (по умолчанию) | Left | Right

Y-axis Data range (%) - Процент y оси, используемой для отображения данных 80 (по умолчанию) | скаляром от 1 до 100

Y-axis Align - Выровнять данные по y оси Center (по умолчанию) | Top | Bottom

Инструменты > Измерения

Trace Selection - Трассировка сигнала, используемая для вычисления измерений список сигналов

Зависимости

Measurement interval - Длительность измерения EVM или MER Current Display (по умолчанию) | All displays | положительное целое число

EVM normalization - Метод нормализации, используемый для вычисления EVM Average constellation power (по умолчанию) | Peak constellation power

Reference constellation - Ссылочное созвездие QPSK (по умолчанию) | BPSK | 8-PSK | 16-QAM | 64-QAM | 256-QAM | вектор

Custom value - Входное ссылочное созвездие вектор

Зависимости

Average reference power - Средняя степень опорного созвездия 1 (по умолчанию) | положительная скалярная величина

Reference phase offset (rad) - Смещение фазы опорного созвездия pi/4 (по умолчанию) | скаляром

Просмотр > Свойства строения

Number of input ports - Количество входных портов в блоке scope 1 (по умолчанию) | положительное целое число в области значений [1, 20]

Samples per symbol - Количество выборок, используемых для представления каждого символа 1 (по умолчанию) | положительное целое число

Offset (samples) - Количество выборок, которые нужно пропустить перед точками построения графика 0 (по умолчанию) | неотрицательное целое число

Symbols to display - Максимальное количество отображаемых символов Input frame length (по умолчанию) | положительное целое число

Show grid - Отобразите графики линий сетки on (по умолчанию) | off

Show legend - Отобразите легенду графика off (по умолчанию) | on

Show signal trajectory - Траектория сигнала отображения off (по умолчанию) | on

Color fading - Опция добавления эффекта замирания цвета off (по умолчанию) | on

X-limits (Minimum) - Минимальное x значение оси -1.375 (по умолчанию) | скаляром

X-limits (Maximum) - Максимальное x значение оси 1.375 (по умолчанию) | скаляром

Y-limits (Minimum) - Минимальное y значение оси -1.375 (по умолчанию) | скаляром

Y-limits (Maximum) - Максимальное y значение оси 1.375 (по умолчанию) | скаляром

Title - Заголовок на графике пусто (по умолчанию) | вектор символов | строка

X-axis label - x -метка оси 'In-phase Amplitude' (по умолчанию) | вектор символов | строка

Y-axis label - y -метка оси 'Quadrature Amplitude' (по умолчанию) | вектор символов | строка

Show reference constellation - Выберите, чтобы отобразить ссылочное созвездие on (по умолчанию) | off

Input - Input port 1 (по умолчанию) | целое число

Зависимости

Reference constellation - Ссылочное созвездие QPSK (по умолчанию) | BPSK | 8-PSK | 16-QAM | 64-QAM | 256-QAM | вектор

Average reference power - Средняя степень опорного созвездия 1 (по умолчанию) | положительная скалярная величина

Reference phase offset (rad) - Смещение фазы опорного созвездия pi/4 (по умолчанию) | скаляром

Просмотр > Стиль

Figure color - Выберите цвет фона серый (по умолчанию)

Axes colors - Выбор цветов графиков и измерительных панелей черный (по умолчанию для фона) | серый (по умолчанию для осей)

Properties for channel - Просмотр или изменение графических свойств каждого канала Channel 1 (по умолчанию)

Bring To Front - Вывод канала на фронт кнопка

Show signal and reference constellation - Опция скрыть канал on (по умолчанию) | off

Symbols - Задать свойства символов свойства символов

Зависимости

Signal trajectory - Выбор свойств траектории сигнала нет линии (по умолчанию) | свойств траектории

Зависимости

Input - Input port 1 (по умолчанию) | целое число

Зависимости

Properties - Выберите свойства ссылочных символов созвездия свойства символов

Зависимости

Примеры моделей

Просмотр схемы созвездия

Просмотр мультивхода

Добавьте искажения RF к сигналу DQPSK

Характеристики блоков

Подробнее о

Измерения EVM/MER

Программное строение

Расширенные возможности

Генерация кода C/C + + Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Генерация HDL-кода Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

См. также

Блоки

Объекты

Функции

`Port_1` - Сигнал или сигналы для визуализации
Вектор-столбец | матрица

`Open at Start of Simulation` - Откройте сигнальное созвездие в начале симуляции
on (по умолчанию) | off

`Number of input ports` - Количество входных портов в блоке scope
`1` (по умолчанию) | положительное целое число в области значений [1, 20]

`Axes scaling` - Опции масштабирования осей
`Manual` (по умолчанию) | `Auto` | `After N Updates`

`Number of updates` - Количество обновлений, после которых можно масштабировать оси
`10` (по умолчанию) | положительное целое число

`Scale axes limits at stop` - Опция масштабирования осей в конце симуляции
`off` (по умолчанию) | `on`

`X-axis Data range (%)` - Процент x оси, используемой для отображения данных
`80` (по умолчанию) | скаляром от 1 до 100

`X-axis Align` - Выровнять данные по x оси
`Center` (по умолчанию) | `Left` | `Right`

`Y-axis Data range (%)` - Процент y оси, используемой для отображения данных
`80` (по умолчанию) | скаляром от 1 до 100

`Y-axis Align` - Выровнять данные по y оси
`Center` (по умолчанию) | `Top` | `Bottom`

`Trace Selection` - Трассировка сигнала, используемая для вычисления измерений
список сигналов

`Measurement interval` - Длительность измерения EVM или MER
`Current Display` (по умолчанию) | `All displays` | положительное целое число

`EVM normalization` - Метод нормализации, используемый для вычисления EVM
`Average constellation power` (по умолчанию) | `Peak constellation power`

`Reference constellation` - Ссылочное созвездие
`QPSK` (по умолчанию) | `BPSK` | `8-PSK` | `16-QAM` | `64-QAM` | `256-QAM` | вектор

`Custom value` - Входное ссылочное созвездие
вектор

`Average reference power` - Средняя степень опорного созвездия
`1` (по умолчанию) | положительная скалярная величина

`Reference phase offset (rad)` - Смещение фазы опорного созвездия
`pi/4` (по умолчанию) | скаляром

`Number of input ports` - Количество входных портов в блоке scope
1 (по умолчанию) | положительное целое число в области значений [1, 20]

`Samples per symbol` - Количество выборок, используемых для представления каждого символа
`1` (по умолчанию) | положительное целое число

`Offset (samples)` - Количество выборок, которые нужно пропустить перед точками построения графика
`0` (по умолчанию) | неотрицательное целое число

`Symbols to display` - Максимальное количество отображаемых символов
`Input frame length` (по умолчанию) | положительное целое число

`Show grid` - Отобразите графики линий сетки
`on` (по умолчанию) | `off`

`Show legend` - Отобразите легенду графика
`off` (по умолчанию) | `on`

`Show signal trajectory` - Траектория сигнала отображения
`off` (по умолчанию) | `on`

`Color fading` - Опция добавления эффекта замирания цвета
`off` (по умолчанию) | `on`

`X-limits (Minimum)` - Минимальное x значение оси
`-1.375` (по умолчанию) | скаляром

`X-limits (Maximum)` - Максимальное x значение оси
`1.375` (по умолчанию) | скаляром

`Y-limits (Minimum)` - Минимальное y значение оси
`-1.375` (по умолчанию) | скаляром

`Y-limits (Maximum)` - Максимальное y значение оси
`1.375` (по умолчанию) | скаляром

`Title` - Заголовок на графике
пусто (по умолчанию) | вектор символов | строка

`X-axis label` - x -метка оси
`'In-phase Amplitude'` (по умолчанию) | вектор символов | строка

`Y-axis label` - y -метка оси
`'Quadrature Amplitude'` (по умолчанию) | вектор символов | строка

`Show reference constellation` - Выберите, чтобы отобразить ссылочное созвездие
on (по умолчанию) | off

`Input` - Input port
`1` (по умолчанию) | целое число

`Reference constellation` - Ссылочное созвездие
`QPSK` (по умолчанию) | `BPSK` | `8-PSK` | `16-QAM` | `64-QAM` | `256-QAM` | вектор

`Average reference power` - Средняя степень опорного созвездия
`1` (по умолчанию) | положительная скалярная величина

`Reference phase offset (rad)` - Смещение фазы опорного созвездия
`pi/4` (по умолчанию) | скаляром

`Figure color` - Выберите цвет фона
серый (по умолчанию)

`Axes colors` - Выбор цветов графиков и измерительных панелей
черный (по умолчанию для фона) | серый (по умолчанию для осей)

`Properties for channel` - Просмотр или изменение графических свойств каждого канала
`Channel 1` (по умолчанию)

`Bring To Front` - Вывод канала на фронт
кнопка

`Show signal and reference constellation` - Опция скрыть канал
`on` (по умолчанию) | `off`

`Symbols` - Задать свойства символов
свойства символов

`Signal trajectory` - Выбор свойств траектории сигнала
нет линии (по умолчанию) | свойств траектории

`Input` - Input port
`1` (по умолчанию) | целое число

`Properties` - Выберите свойства ссылочных символов созвездия
свойства символов

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.
