scatterplot

Сгенерируйте график поля точек

Свернуть все на странице

Синтаксис

scatterplot(x)
scatterplot(x,n)
scatterplot(x,n,offset)
scatterplot(x,n,offset,plotstring)
scatterplot(x,n,offset,plotstring,scatfig)
scatfig = scatterplot(___)

Описание

пример

scatterplot(x) создает график поля точек для сигнала x.

scatterplot(x,n) задает коэффициент десятикратного уменьшения n. Каждый график функций nth значение x, начиная с его первого значения.

scatterplot(x,n,offset) задает значение смещения. Каждые графики функций nth значение x, начиная с его (offset + 1) -е значение.

scatterplot(x,n,offset,plotstring) задает атрибуты графика для графика поля точек.

scatterplot(x,n,offset,plotstring,scatfig) генерирует график поля точек в существующей Figure объект, scatfig. Чтобы построить несколько сигналов на одном рисунке, используйте hold on.

scatfig = scatterplot(___) возвращает Figure объект графика поля точек. Использование scatfig запрос или изменение свойств рисунка после ее создания. Можно задать любой из комбинаций входных аргументов из предыдущих синтаксисов.

Примеры

свернуть все

Открыть Live Script

Создайте сигнал 64-QAM, в котором используется каждая точка созвездия.

d = (0:63)';
s = qammod(d,64);

Отобразите график поля точек созвездия.

scatterplot(s)

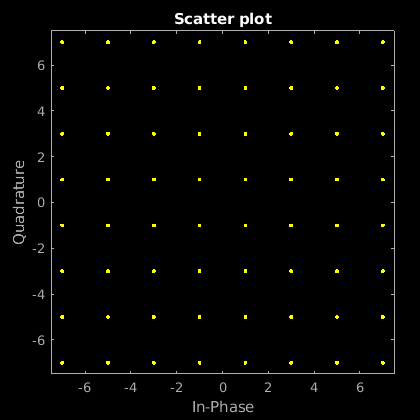

Figure Scatter Plot contains an axes. The axes with title Scatter plot contains an object of type line. This object represents Channel 1.

Входные параметры

свернуть все

Входной сигнал, заданный как вектор или матрица.

Толкование x зависит от его формы и сложности.

  • Если x является вещественной двухколоночной матрицей, функция интерпретирует первый столбец как синфазные компоненты, а второй - как квадратурные компоненты.

  • Если x является комплексным вектором, функция интерпретирует вещественную часть как синфазные компоненты, а воображаемую часть как квадратурные компоненты.

  • Если x является действительным вектором, функция интерпретирует его как действительный сигнал.

Типы данных: double | single
Поддержка комплексного числа: Да

Десятикратное уменьшение, заданный как положительное целое число. Каждые графики функций nпервое значение входного сигнала x, начиная с его первого значения.

Типы данных: double

Значение смещения, заданное как неотрицательное целое число. Это значение смещения задает количество выборок в начале входа x что функция пропускает перед генерацией графика поля точек.

Типы данных: double

Постройте графики атрибутов, заданных как вектор символов или строковый скаляр, содержащий символы.

Этот аргумент устанавливает символ графического изображения, тип линии и цвет для графика поля точек. Формат и значение символов те же, что и в plot функция. Для примера значение по умолчанию 'b.' создает синие точки.

Типы данных: char | string

Целевой точечный график, заданный как Figure объект для ранее сгенерированного scatterplot.

Выходные аргументы

свернуть все

Целевой точечный график, возвращенный как Figure объект. Для изменения свойств этого объекта смотрите Figure Properties.
