Deinterlacer

Распределите элементы вектора входа поочередно между двумя векторами выхода

Библиотека:
Коммуникационный тулбокс/операции последовательности

Описание

Блок Deinterlacer принимает четную длину вектора-столбца входного сигнала. Блок поочередно помещает элементы в два выходных вектора. В результате каждый размер выходного вектора вдвое меньше размера входного вектора. Выходы наследуют шаг расчета от параметра Sample time входного блока.

Порты

Вход

расширить все

`In` - Входной сигнал
Вектор-столбец

Входной сигнал, заданный как вектор-столбец четной длины.

Типы данных: double | single
Поддержка комплексного числа: Да

Выход

расширить все

`O` - Нечетные элементы
вектор

Нечетные элементы входного вектора, возвращенные как вектор. Если вход является вектором длины N, выходная длина составляет N/2.

`E` - Четные элементы
вектор

Четные элементы входного вектора, возвращенные как вектор. Если вход является вектором длины N, выходная длина составляет N/2.

Примеры моделей

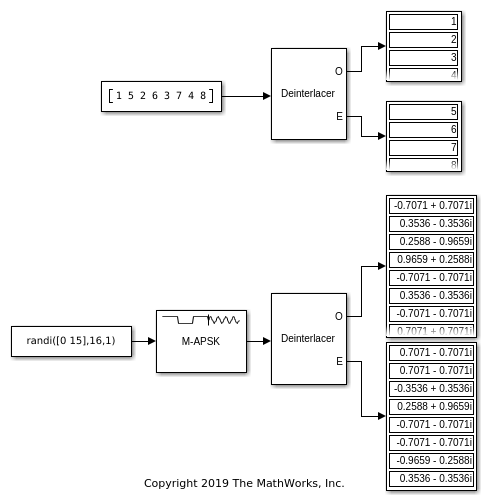

Деинтерляция Вектор входных данных

Используйте блок Deinterlacer, чтобы перевести вход в вектор.

Характеристики блоков

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `integer` \| `single`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

См. также

Блоки

Interlacer | Demux (Simulink)

Представлено до R2006a
