Interlacer

Альтернативно выберите элементы из двух входных векторов, чтобы сгенерировать выходной вектор

Библиотека:
Коммуникационный тулбокс/операции последовательности

Описание

Блок Interlacer принимает два вектора с размером, сложностью и шагом расчета. Он производит один выходной вектор путем чередования элементов из первого входа (маркирован O для нечетного) и второго входа (маркированный E для четных).

Порты

Вход

расширить все

`O` - Нечетные элементы
вектор

Нечетные элементы, заданные как вектор. Сложность входов O и E должен совпадать.

Типы данных: double | single
Поддержка комплексного числа: Да

`E` - Четные элементы
вектор

Четные элементы, заданные как вектор. Сложность входов O и E должен совпадать.

Типы данных: double | single
Поддержка комплексного числа: Да

Выход

расширить все

`Out` - Выходной сигнал
Вектор-столбец

Выход сигнал, возвращенный как вектор-столбец четной длины. Нечетные элементы в векторе выхода содержат элементы из входа O и даже пронумерованные элементы в векторе выхода содержат элементы из входа E. Вектор выхода имеет совпадающий тип данных и шаг расчета в качестве входных параметров.

Примеры моделей

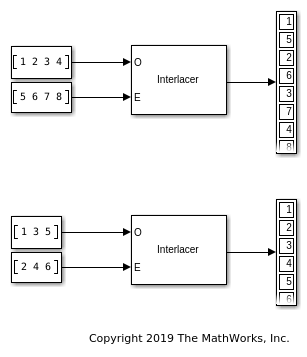

Чередуйте два вектора

Используйте блок Interlacer для чередования двух векторных входов.

Характеристики блоков

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `integer` \| `single`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

См. также

Блоки

Deinterlacer | General Block Interleaver | Mux (Simulink)

Представлено до R2006a
