Free Space Path Loss

Примените потери при распространении в свободном пространстве к комплексному сигналу

развернуть все на странице
  • Библиотека:

  • Искажения Communications Toolbox/RF

  • Free Space Path Loss block

Описание

Блок Потери при Распространении в Свободном Пространстве применяет потери при распространении в свободном пространстве к комплексному сигналу. Блок моделирует потерю степени сигнала из-за расстояния между передатчиком и приемником. Параметр Mode указывает, задаете ли вы потери в децибелах или как расчет, которое основано на расстоянии и частоте радиочастотного сигнала.

Порты

Вход

расширить все

Комплексный сигнал, заданный как скаляр или вектор-столбец.

Типы данных: double | single
Поддержка комплексного числа: Да

Выход

расширить все

Выход сигнал, возвращенный в виде скаляра или вектора-столбца. Этот выход является той же размерностью и типом данных, что и входной сигнал.

Параметры

расширить все

Режим расчета потерь, заданный в качестве одного из следующих опций.

  • Decibels - Потеря задается с помощью параметра Loss (dB).

  • Distance and Frequency - Потеря вычисляется с помощью параметров Distance (km) и Carrier frequency (MHz).

Потеря степени в децибелах, заданная как скаляр. Величина децибеля, показанная на значке блока, округлена только в целях отображения.

Зависимости

Чтобы включить этот параметр, установите параметр Mode равным Decibels.

Расстояние между передатчиком и приемником в километрах, заданное как скаляр.

Зависимости

Чтобы включить этот параметр, установите параметр Mode равным Distance and Frequency.

Несущая частота в мегагерцах, заданная как скаляр.

Зависимости

Чтобы включить этот параметр, установите параметр Mode равным Distance and Frequency.

Примеры моделей

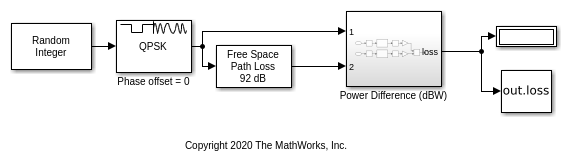

Apply Free Space Path Loss to QPSK Modulated Signal

Применить потери при распространении в свободном пространстве к модулированному сигналу QPSK

Модель применяет потери при распространении в свободном пространстве к модулированному сигналу QPSK.

Add RF Impairments to DQPSK Signal

Добавьте искажения RF к сигналу DQPSK

Эта модель применяет искажения RF к сигналу, модулированному дифференциальной квадратурной фазой сдвига манипуляции (DQPSK). Чтобы продемонстрировать и визуализировать нарушения РФ, уровни, применяемые в этой модели, преувеличены и не показательны типичные уровни для современных радиостанций.

Impact of RF Effects on Communication System Performance

Влияние эффектов РФ на производительность системы связи

Используйте Communications Toolbox™ блоки для моделирования теплового шума, фазы шума и нелинейности приемопередатчика RF. Модель измеряет эффекты ослаблений на частоту битовой ошибки (BER) коммуникационной системы.

Характеристики блоков

Типы данных

double | single

Многомерные сигналы

no

Сигналы переменного размера

no

Алгоритмы

Потери при распространении в свободном пространстве, L, в децибелах:

L = 20log10(4πR/λ).

Эта формула принимает, что цель находится в дальнем поле передающего элемента или массива. В ближнем поле формула потерь при распространении в свободном пространстве не действительна и может привести к потере меньше 0 дБ, эквивалентной усилению сигнала. По этой причине потеря устанавливается на 0 дБ для значений области значений R ≤ λ/4π.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

.

См. также

Функции

Блоки

Представлено до R2006a
