I/Q Imbalance

Применить разбалансы I/Q к комплексному сигналу

Библиотека:
Искажения Communications Toolbox/RF

Описание

Блок Разбаланс I/Q применяет синфазный и квадратурный дисбаланс к комплексному сигналу. Этот блок применяет амплитудный дисбаланс, разбаланс фазы и смещение постоянного тока к синфазным и квадратурным компонентам сигнала. Для получения дополнительной информации см. Разбаланс I/Q и Алгоритмы.

Порты

Вход

расширить все

`In1` - Комплексный сигнал
скалярный вектор |

Комплексный сигнал, заданный как скаляр или вектор.

Типы данных: double | single
Поддержка комплексного числа: Да

Выход

расширить все

`Out1` - Выходной сигнал
скалярный вектор |

Выходной сигнал, возвращенный в виде скаляра или вектора. Этот выход является той же размерностью и типом данных, что и входной сигнал.

Параметры

расширить все

`I/Q amplitude imbalance (dB)` - дисбаланс амплитуд I/Q
`0` (по умолчанию) | скаляром

I/Q амплитудный дисбаланс в децибелах степени сигнала, заданный как скаляр. Для получения дополнительной информации см. «Алгоритмы».

`I/Q phase imbalance (deg)` - разбаланс фазы I/Q
`0` (по умолчанию) | скаляром

I/Q амплитудный дисбаланс в степенях, заданный как скаляр.

`I dc offset` - Смещение постоянного тока синфазного компонента
`0` (по умолчанию) | скаляром

Смещение постоянного тока синфазного компонента, заданное как скаляр.

`Q dc offset` - Квадратурное смещение постоянного тока компонента
`0` (по умолчанию) | скаляром

Смещение постоянного тока квадратурного компонента, заданное как скаляр.

Примеры моделей

Apply I/Q Imbalance to 16-QAM Signal in Simulink

Примените разбаланс I/Q к 16-QAM сигналу в Simulink

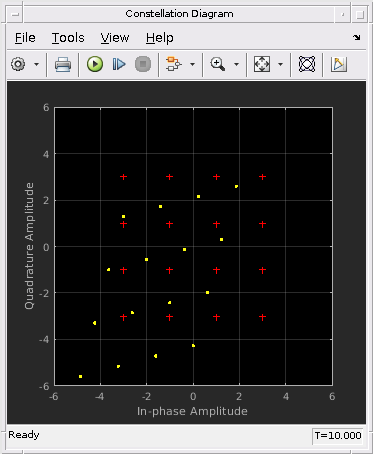

Модель применяется 16-QAM модуляции, применяет разбаланс I/Q к сигналу и строит графики сигнального созвездия с помощью блока Диаграммы Созвездия.

Компенсируйте разбаланс I/Q

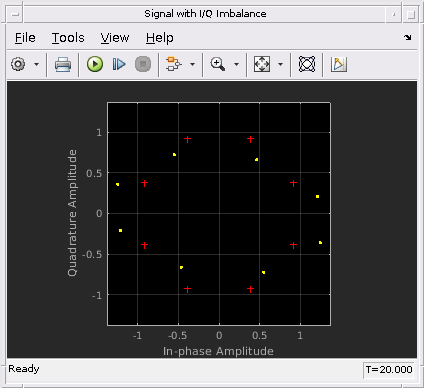

Используйте блок Разбаланса I/Q Compensator, чтобы удалить эффекты амплитуды и разбаланса фазы на модулированном сигнале.

Характеристики блоков

Типы данных	`double` \| `single`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`

Подробнее о

расширить все

Разбаланс I/Q Реализации

Блок Разбаланс I/Q применяет амплитудный дисбаланс, разбаланс фазы и смещения постоянного тока к синфазным и квадратурным компонентам комплексного входного сигнала.

Блок выполняет эти операции последовательно, как показано подсистемой в этой диаграмме модели. Можно просмотреть подсистему, щелкнув правой кнопкой мыши блок и выбрав Mask > Look under mask.

Чтобы применить искажения, блок следует этому рабочему процессу.

Разделите сигнал на синфазный и квадратурный компоненты.
Примените амплитудный дисбаланс, заданный параметром I/Q amplitude imbalance (dB).
Применить разбалансы фазы, заданные параметром I/Q phase imbalance (deg).
Рекомбинируйте синфазные и квадратурные компоненты в комплексный сигнал.
Примените к сигналу синфазное смещение постоянного тока, заданное параметром I dc offset, и квадратурное смещение постоянного тока, заданное параметром Q dc offset.

Для получения дополнительной информации см. «Алгоритмы».

Алгоритмы

Дисбаланс амплитуды I/Q, разбаланс фазы I/Q и искажения смещения постоянного тока описаны последовательно в разделе.

Для I/Q амплитудного дисбаланса, I a, нарушение применяется к входному сигналу, _x r + j x i и _y AmplitudeImbalance является промежуточным выходом.
y _{амплитудыДисбаланс} $≜$ y _{_{rАмплитудаДисбаланс}} + jy _{_{iАмплитудаДисбаланс}}
y _{AmplitudeImbalance} = $(10^{(0.5 I_{a} / 20)} x_{r}) + j (10^{(- 0.5 I_{a} / 20)} x_{я})$
Для дисбаланса I/Q фазы, I p, ухудшение применяется к y _{AmplitudeImbalance}, и _{y PhaseImbalance} является промежуточным выходом.
y _{фазы Дисбаланс} $≜$ y _{_{rPhaseImbalance}} + jy _{_{iPhaseImbalance}}
y _{ФазаДисбаланс} = $(e^{(j (- 0.5 π \frac{I_{p}}{180}))} y_{r_{AmplitudeImbalance}}) + (e^{(j (\frac{π}{2} + 0.5 π \frac{I_{p}}{180}))} y_{r_{AmplitudeImbalance}})$
Для смещений постоянного тока, I _DC и _Q DC, нарушение применяется к _{y PhaseImbalance}, и y является конечным выходом.
y = (y _{_{rPhaseImbalance}} + _I DC) + j _{_{(y iPhaseImbalance}} ₊ Q DC)

Переменные для этих вычислений определены в этом списке.

I a является дисбалансом амплитуды I/Q.
I p является дисбалансом фазы I/Q.
I _DC является синфазным смещением DC.
Q _DC является квадратурным смещением DC.
x является комплексным входным сигналом и задается x r + jx i.
- x r и _x i являются действительной и мнимой частями, соответственно, x.
y является комплексным выходным сигналом и задается y r + jy i.
- _yr и _yi являются действительной и мнимой частями, соответственно, y.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®
