Receiver Thermal Noise

Примените тепловой шум приемника к комплексному сигналу

Библиотека:
Искажения Communications Toolbox/RF

Описание

Блок Receiver Thermal Noise применяет тепловой шум приемника к комплексному сигналу. Блок моделирует эффекты теплового шума на комплексном сигнале. Параметр Specification method позволяет задавать тепловой шум на основе температуры шума, шумового рисунка или шумового фактора.

Порты

Вход

расширить все

`In1` - Комплексный сигнал
скалярный | вектор-столбец

Комплексный сигнал, заданный как скаляр или вектор-столбец.

Типы данных: double | single
Поддержка комплексного числа: Да

Выход

расширить все

`Out1` - Выходной сигнал
скалярный | вектор-столбец

Выход сигнал, возвращенный в виде скаляра или вектора-столбца. Этот выход является той же размерностью и типом данных, что и входной сигнал.

Параметры

расширить все

`Specification method` - Метод спецификации теплового шума
`Noise temperature` (по умолчанию) | `Noise figure` | `Noise factor`

Метод спецификации теплового шума, заданный в качестве одного из следующих опций.

Noise temperature задает шум в степенях К.
Noise figure задает добавленный шум приемника в дБ относительно входной температуры шума 290 К. Шумовой рисунок является децибеловым эквивалентом коэффициента шума.
Noise factor задает добавленный шум приемника относительно температуры входа шума 290 К. Коэффициент шума является линейным эквивалентом рисунка шума.

`Noise temperature (K)` - Температура шума
`290` (по умолчанию) | скаляром

Температура шума в степенях K, заданная как скаляр.

Зависимости

Чтобы включить этот параметр, установите параметр Specification method равным Noise temperature.

`Noise figure (dB)` - Рисунок шума приемника
`3.0103` (по умолчанию) | скаляром

Рисунок приемника в дБ относительно температуры шума 290 степеней К, заданная в виде скаляра.

Примечание

Этот параметр задает шумовой вклад только схемы приемника. Чтобы добавить эффекты антенны шума, выберите параметр Add 290K antenna noise.

Зависимости

Чтобы включить этот параметр, установите параметр Specification method равным Noise figure.

`Noise factor` - Коэффициент шума приемника
`2` (по умолчанию) | скаляром

Коэффициент шума приемника относительно температуры шума 290 степеней K, заданный как скаляр.

Примечание

Зависимости

Чтобы включить этот параметр, установите параметр Specification method равным Noise factor.

`Add 290K antenna noise` - Опция для добавления 290 степеней шума антенны K
`off` (по умолчанию) | `on`

Выберите этот параметр, чтобы добавить 290 степеней шума антенны к сигналу.

Зависимости

Чтобы включить этот параметр, установите параметр Specification method равным Noise factor или Noise factor.

`Initial seed` - Начальное начальное значение
`67987` (по умолчанию) | скаляром

Начальное начальное значение для генератора случайных чисел, заданное как скаляр.

Примеры моделей

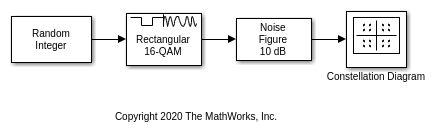

Apply Receiver Thermal Noise to QAM Modulated Signal

Примените тепловой шум приемника к модулированному сигналу QAM

Модель применяет тепловой шум приемника к 16-арному квадратурному сигналу амплитудной модуляции (16-QAM) и показывает эффект применения теплового шума приемника с помощью метода спецификации шумовых рисунков. Чтобы показать тепловой шум приемника в сигнале созвездия 16-QAM, рисунок устанавливается на уровень 10 дБ.

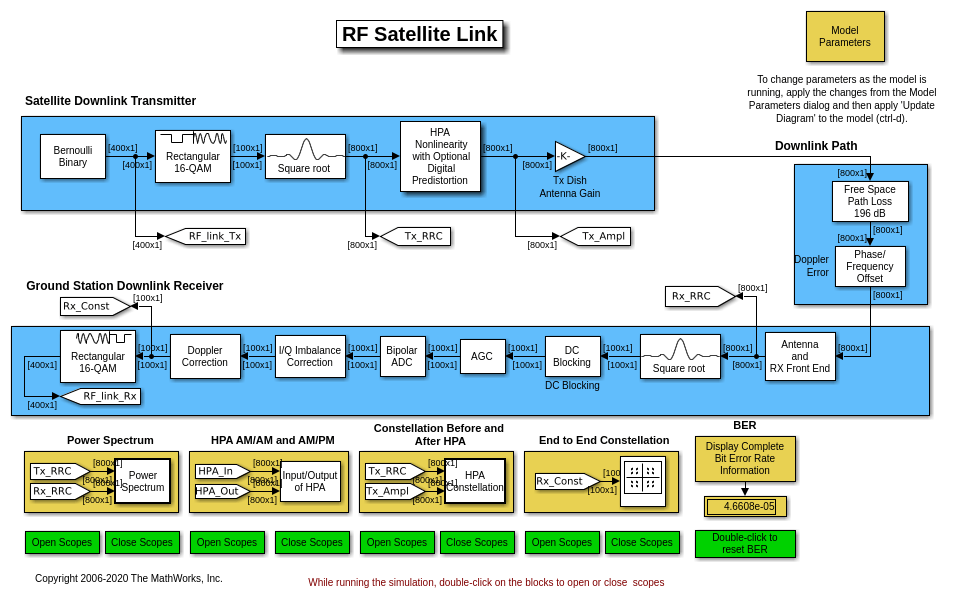

Радиочастотная спутниковая ссылка

Спутниковая ссылка, использующая блоки из Communications Toolbox™, чтобы симулировать следующие нарушения: Незабываемая нелинейность

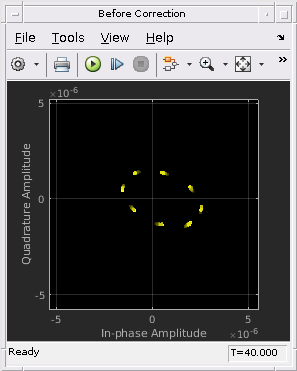

Добавьте искажения RF к сигналу DQPSK

Эта модель применяет искажения RF к сигналу, модулированному дифференциальной квадратурной фазой сдвига манипуляции (DQPSK). Чтобы продемонстрировать и визуализировать нарушения РФ, уровни, применяемые в этой модели, преувеличены и не показательны типичные уровни для современных радиостанций.

Характеристики блоков

Типы данных	`double` \| `single`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`

Алгоритмы

Эффективность беспроводного приемника часто выражается как коэффициент шума или рисунок. Коэффициент шума определяется как отношение отношение входного сигнала к шуму, _Si/ _Ni к выходу отношению сигнала к шуму, _So/ No, таким что

$F = \frac{S_{i} / N_{i}}{S_{o} / N_{o}} .$

Учитывая усиление приемника G и приемник шум степени _Nckt, коэффициент шума может быть выражен как

$\begin{matrix} F = \frac{S_{i} / N_{i}}{G S_{i} / (N_{c k t} + G N_{i})} \\ = \frac{N_{c k t} + G N_{i}}{G N_{i}} . \end{matrix}$

IEEE определяет коэффициент шума, принимая, что температура шума на входе _T0, где _T0 = 290 К. Коэффициент шума тогда

$\begin{matrix} F = \frac{N_{c k t} + G N_{i}}{G N_{i}} \\ = \frac{G k B T_{c k t} + G k B T_{0}}{G k B T_{0}} \\ = \frac{T_{c k t} + T_{0}}{T_{0}} . \end{matrix}$

_Tckt является эквивалентной входной температурой шума приемника и выражается как

$T_{c k t} = T_{0} (F - 1) .$

Общая температура шума антенны и приемника, _Tsys,

$T_{s y s} = T_{a n t} + T_{c k t},$

где _Tant - температура шума антенны.

Шумовой рисунок, NF, является эквивалентом dB фактора шума и может быть выражена как

$N F = 10 \log_{10} (F) .$

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

См. также

Блоки

Free Space Path Loss | I/Q Imbalance | Memoryless Nonlinearity | Phase Noise | Phase/Frequency Offset
