Создайте объект строения системы координат TDMA восходящего канала GSM с настройками по умолчанию. У системы координат TDMA GSM восемь временных пазы. Проверьте пакет в первом временном пазе на соответствие временной маске, заданной стандартом GSM.

Создайте объект строения системы координат TDMA восходящего канала GSM с настройками по умолчанию.

cfggsmul = gsmUplinkConfig;

Используйте gsmCheckTimeMask функция для просмотра временной маски и проверки того, что сконфигурированные характеристики увеличения и падения пакета соответствуют временной маске, указанной в стандарте GSM. Постройте график пакета GSM и временной маски. Когда номер временного паза не предусмотрен, gsmCheckTimeMask функция показывает первый временной паз, TN=0.

pf = gsmCheckTimeMask(cfggsmul);
if pf
    disp('Time mask test passed.')
else
    disp('Time mask test failed.')
end

Time mask test passed.

gsmCheckTimeMask(cfggsmul);

Настройте время нарастания объекта строения системы координат TDMA восходящего канала GSM, задавая значение, которое вызывает отказ временной маски.

cfggsmul.RiseTime = 5

cfggsmul =
  gsmUplinkConfig with properties:

           BurstType: [NB    NB    NB    NB    NB    NB    NB    NB]
    SamplesPerSymbol: 16
                 TSC: [0 1 2 3 4 5 6 7]
         Attenuation: [0 0 0 0 0 0 0 0]
            RiseTime: 5
           RiseDelay: 0
            FallTime: 2
           FallDelay: 0

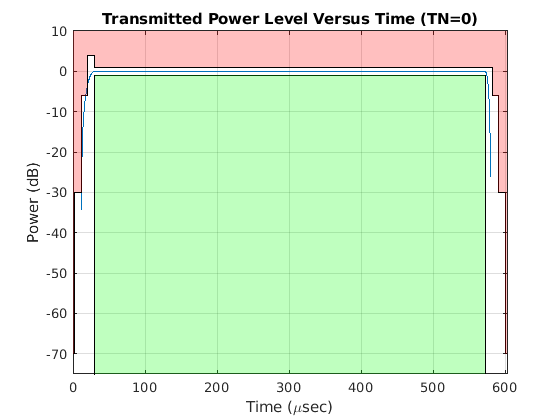

Используйте gsmCheckTimeMask функция для проверки временной маски cfggsmul. Результат прохождения или непрохождения показывает, что cfggsmul Строение теперь прекращает работу временной маски, и на графике отображается, что верхняя временная маска прекращает работать.

pf = gsmCheckTimeMask(cfggsmul);
if pf
    disp('Time mask test passed.')
else
    disp('Time mask test failed.')
end

Time mask test failed.

gsmCheckTimeMask(cfggsmul);

Создайте объект строения системы координат TDMA восходящего канала GSM с настройками по умолчанию. У системы координат TDMA GSM восемь временных пазы. Проверьте пакет в указанном временном пазе на соответствие маске времени, заданной стандартом GSM.

Создайте объект строения системы координат TDMA нисходящего канала GSM с настройками по умолчанию.

cfggsmul = gsmDownlinkConfig;

Используйте gsmCheckTimeMask функция для просмотра временной маски и проверки того, что сконфигурированные характеристики увеличения и падения пакета в указанном временном пазе соответствуют временной маске, заданной стандартом GSM. Постройте график пакета GSM и временной маски.

tn = 6; % Time slot number 6
pf = gsmCheckTimeMask(cfggsmul,tn);
if pf
    disp('Time mask test passed.')
else
    disp('Time mask test failed.')
end

Time mask test passed.

gsmCheckTimeMask(cfggsmul,tn);

Настройте задержку падения объекта строения системы координат TDMA нисходящего канала GSM, задав значение, которое вызывает отказ временной маски.

cfggsmul.FallDelay = 4

cfggsmul =
  gsmDownlinkConfig with properties:

           BurstType: [NB    NB    NB    NB    NB    NB    NB    NB]
    SamplesPerSymbol: 16
                 TSC: [0 1 2 3 4 5 6 7]
         Attenuation: [0 0 0 0 0 0 0 0]
            RiseTime: 2
           RiseDelay: 0
            FallTime: 2
           FallDelay: 4

Используйте gsmCheckTimeMask функция для проверки временной маски cfggsmul. Результат прохождения или непрохождения показывает, что cfggsmul Строение теперь прекращает работу временной маски, и на графике отображается, что верхняя временная маска прекращает работать.

pf = gsmCheckTimeMask(cfggsmul,tn);
if pf
    disp('Time mask test passed.')
else
    disp('Time mask test failed.')
end

Time mask test failed.

gsmCheckTimeMask(cfggsmul,tn);

Создайте объекты строения систем координат TDMA нисходящего и восходящего каналов GSM, которые используют различные доступные типы пакетов.

Просмотрите маски времени для различных типов пакетов относительно временной маски, заданной стандартом GSM для систем координат нисходящей и восходящей линий связи.

Создайте объект строения системы координат TDMA нисходящего канала GSM, который конфигурирует пакеты пазов как [NB FB SB Dummy Off Off Off Off].

cfggsmdl = gsmDownlinkConfig('BurstType',["NB" "FB" "SB" "Dummy" "Off" "Off" "Off" "Off"])

cfggsmdl =
  gsmDownlinkConfig with properties:

           BurstType: [NB    FB    SB    Dummy    Off    Off    Off    Off]
    SamplesPerSymbol: 16
                 TSC: [0 1 2 3 4 5 6 7]
         Attenuation: [0 0 0 0 0 0 0 0]
            RiseTime: 2
           RiseDelay: 0
            FallTime: 2
           FallDelay: 0

Используйте gsmCheckTimeMask функция для просмотра временной маски для различных типов пакетов временных пазов. Для кадров TDMA нисходящей линии связи для всех типов пакетов применяются одинаковые пределы на маску времени.

for tn = 0:4
    [dlbt,dlbtVal] = enumeration(cfggsmdl.BurstType);
    dlBurstInfo = ['Downlink (TN=',num2str(tn),'), BurstType: ',dlbtVal{tn+1}];
    disp(dlBurstInfo)

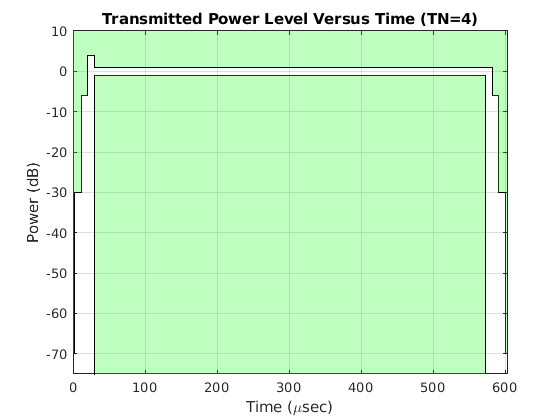

    gsmCheckTimeMask(cfggsmdl,tn);
end

Downlink (TN=0), BurstType: NB

Downlink (TN=1), BurstType: FB

Downlink (TN=2), BurstType: SB

Downlink (TN=3), BurstType: Dummy

Downlink (TN=4), BurstType: Off

Создайте объект строения системы координат TDMA восходящего канала GSM, который конфигурирует пакеты пазов как [NB AB Off Off Off Off Off Off].

cfggsmul = gsmUplinkConfig('BurstType',["NB" "AB" "Off" "Off" "Off" "Off" "Off" "Off"])

cfggsmul =
  gsmUplinkConfig with properties:

           BurstType: [NB    AB    Off    Off    Off    Off    Off    Off]
    SamplesPerSymbol: 16
                 TSC: [0 1 2 3 4 5 6 7]
         Attenuation: [0 0 0 0 0 0 0 0]
            RiseTime: 2
           RiseDelay: 0
            FallTime: 2
           FallDelay: 0

Используйте gsmCheckTimeMask функция для просмотра временных масок для различных типов пакетов временных пазов. Для кадров TDMA восходящей линии связи пакет доступа имеет более короткую маску времени, чем обычный пакет или нет пакета данных.

for tn = 0:2
    [ulbt,ulbtVal] = enumeration(cfggsmul.BurstType);
    ulBurstInfo = ['Uplink (TN=',num2str(tn),'), BurstType: ',ulbtVal{tn+1}];
    disp(ulBurstInfo)
    gsmCheckTimeMask(cfggsmul,tn);
end

Uplink (TN=0), BurstType: NB

Uplink (TN=1), BurstType: AB

Uplink (TN=2), BurstType: Off
