Просмотрите информацию из объектов строения GSM нисходящего и восходящего каналов.

Создайте объект строения нисходящего канала GSM с настройками по умолчанию и используйте gsmInfo для просмотра информационной структуры формы волны.

cfgDL = gsmDownlinkConfig;
infostructDL = gsmInfo(cfgDL)

infostructDL = struct with fields:
              SymbolRate: 2.7083e+05
              SampleRate: 4.3333e+06
    BandwidthTimeProduct: 0.3000
    BurstLengthInSymbols: 156.2500
       NumBurstsPerFrame: 8
    BurstLengthInSamples: 2500
    FrameLengthInSamples: 20000

Создайте объект строения восходящего канала GSM с настройками по умолчанию и используйте gsmInfo для просмотра информационной структуры формы волны.

cfgUL = gsmUplinkConfig;
infostructUL = gsmInfo(cfgUL)

infostructUL = struct with fields:
              SymbolRate: 2.7083e+05
              SampleRate: 4.3333e+06
    BandwidthTimeProduct: 0.3000
    BurstLengthInSymbols: 156.2500
       NumBurstsPerFrame: 8
    BurstLengthInSamples: 2500
    FrameLengthInSamples: 20000

Создайте объект строения системы координат TDMA нисходящего канала GSM с настройками по умолчанию, а затем создайте форму волны GSM, содержащую пять систем координат TDMA. GSM TDMA систем координат иметь восемь временных пазы, каждый из которых разделен периодом защиты 8,25 символов или приблизительно 30,46x10e-3 ms.

Создайте объект строения системы координат TDMA восходящего канала GSM, задающий 3 дБ ослабления в последнем временном пазе, чтобы помочь идентифицировать конец каждой системы координат.

cfggsmul = gsmUplinkConfig('Attenuation',[0 0 0 0 0 0 0 3])

cfggsmul =
  gsmUplinkConfig with properties:

           BurstType: [NB    NB    NB    NB    NB    NB    NB    NB]
    SamplesPerSymbol: 16
                 TSC: [0 1 2 3 4 5 6 7]
         Attenuation: [0 0 0 0 0 0 0 3]
            RiseTime: 2
           RiseDelay: 0
            FallTime: 2
           FallDelay: 0

Отображение информации о сконфигурированных gsmUplinkConfig объект при помощи gsmInfo функция. Присвойте длину системы координат в выборках переменной, spf, для использования при вычислении графика шкалы времени.

wfInfo = gsmInfo(cfggsmul)

wfInfo = struct with fields:
              SymbolRate: 2.7083e+05
              SampleRate: 4.3333e+06
    BandwidthTimeProduct: 0.3000
    BurstLengthInSymbols: 156.2500
       NumBurstsPerFrame: 8
    BurstLengthInSamples: 2500
    FrameLengthInSamples: 20000

spf = wfInfo.FrameLengthInSamples;

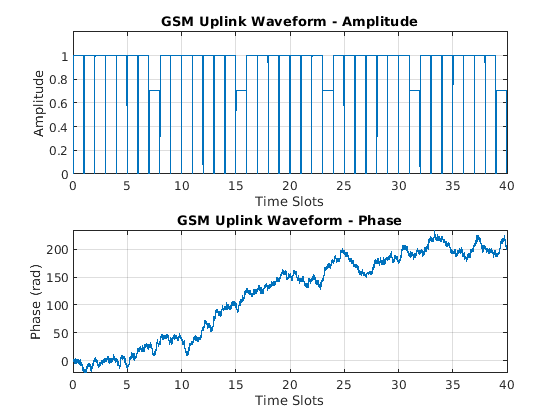

Создайте сигнал GSM при помощи gsmFrame функция, а затем постройте график формы сигнала GSM. Последний временной паз каждой системы координат на 3 дБ меньше, чем другие временные пазы в этой системе координат.

numFrames = 5;
waveform = gsmFrame(cfggsmul,numFrames);

t = 8*(0:length(waveform)-1)/spf;

numTS = 8*numFrames;
subplot(2,1,1)
plot(t,abs(waveform))
grid on
axis([0 numTS 0 1.2])
title('GSM Uplink Waveform - Amplitude')
xlabel('Time Slots')
ylabel('Amplitude')
subplot(2,1,2)
plot(t,unwrap(angle(waveform)))
grid on
title('GSM Uplink Waveform - Phase')
xlabel('Time Slots')
ylabel('Phase (rad)')
